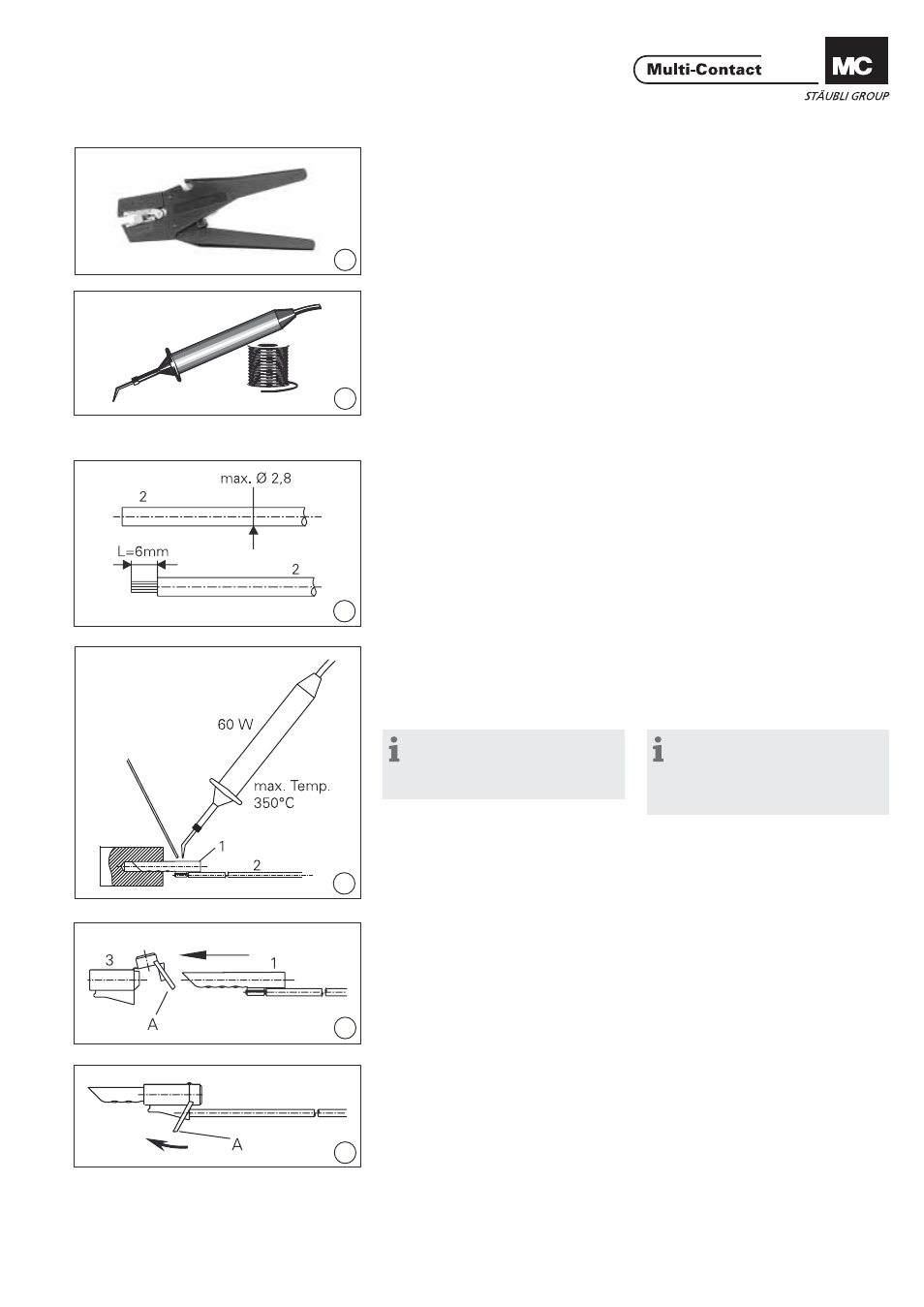

Notwendiges Werkzeug Tools required
(ill. 1)
Abisolierzange „Stripax“
Bestell Nr. 25.0015 (ill. 1)
Cable stripper “Stripax”
Order No. 25.0015
(ill. 2)
- Lötkolben 60W
- Lötdraht
z.B. bleifreies Lot Ø 1,5
#58/405 (SN95.8Ag3.5Cu.7)
ANSI/J-STD-004
Bezugsquelle:
www.kester-online.de (ill. 2)
- Soldering iron 60W
- Solder
e.g. lead free solder Ø 1,5
#58/405 (SN95.8Ag3.5Cu.7)
ANSI/J-STD-004
Source of supply:
www.kester-online.de
Vorbereitung der Leitung Preparation of the cable
(ill. 3)
Leitung 2 auf gewünschte Nennlänge
ablängen und mittels Abisolierzange
auf Länge L = 6mm abisolieren. (ill. 3)
Cut the cable to the desired nominal
length and strip cable insulation to
length
L = 6mm with cable stripper.
Montage Assembly
(ill. 4)
Leitung 2 in Stecker 1 löten.
Max. Löttemperatur: 350°C (ill. 4)
Solder cable 2 in plug 1.
Soldering temperature: 350°C max.
Hinweis:
Ein Block mit einer Bohrung von
Ø 4,2mm hält den Stecker 1 beim
Löten fest.
Note:
For soldering purposes a block
with a drilled hole Ø 4,2mm should
be used to hold the plug 1 in posi-
tion.
(ill. 5)
Angelöteter Stecker 1 von hinten
durch die Lasche A und die Tülle 3
stossen bis zum Anschlag. (ill. 5)
Feed plug 1 and cable through strap
A and push into insulator 3 to the end
position.
(ill. 6)
Hintere Abschlusskappe der Tülle he-
runterklappen, dabei Zugentlastungs-
zunge zwischen Leitung und Stecker
stossen. Anschliessend die Lasche A
am vorderen Teil der Tülle einhängen. (ill. 6)
Close the hinged fastening cap down
into position ensuring that the cable
strain relief tongue is between plug
and cable. Then hook strap A into
front part of insulator accordingly.
