Multi-Contact MA127 Benutzerhandbuch
Seite 3
Advanced Contact Technology
www.multi-contact.com
3 / 8
3
1
4
2
5
6

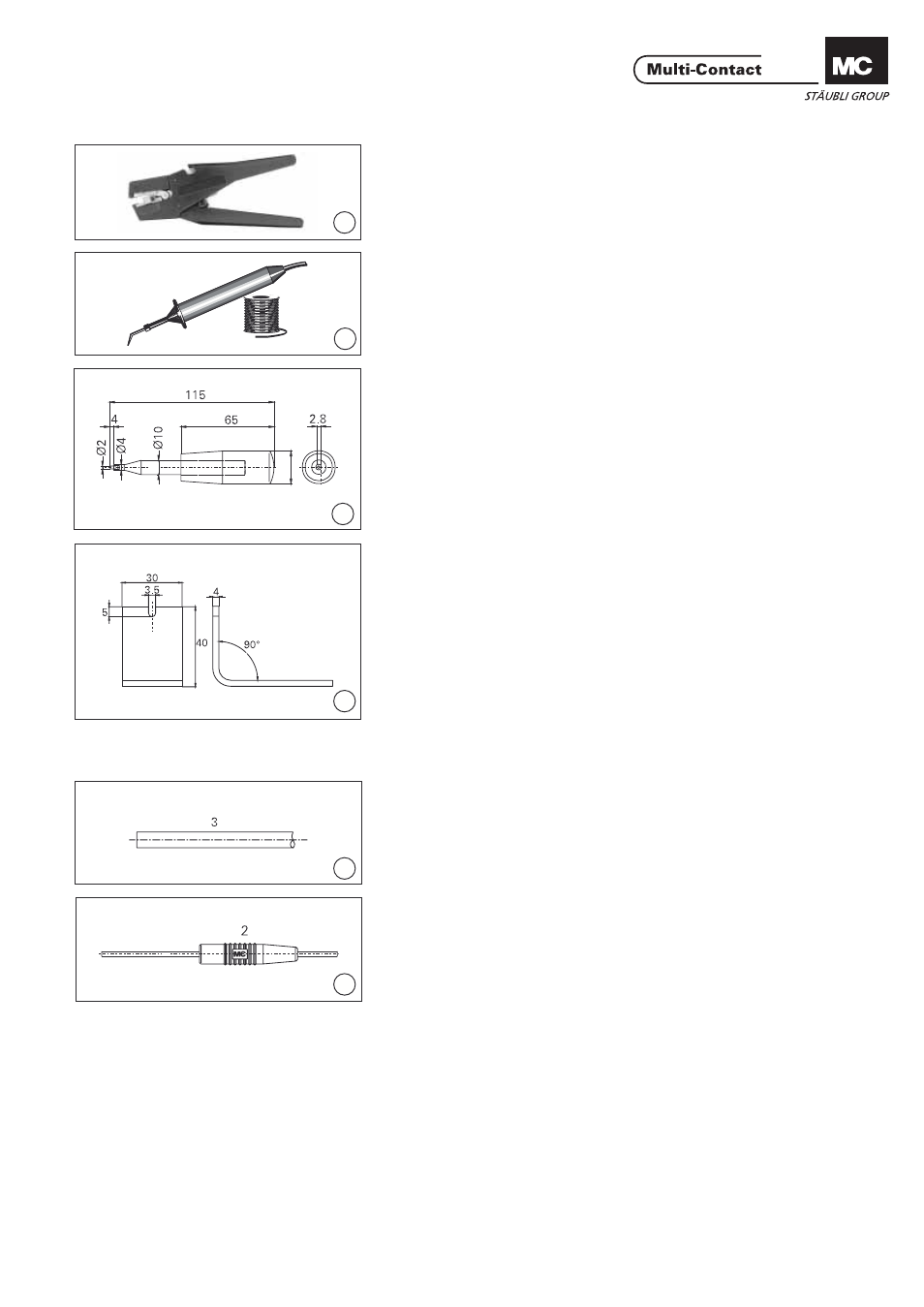

Notwendiges Werkzeug
Tools required
(ill. 1)
Abisolierzange „Stripax“
Bestellnr. 25.0015
(ill. 1)
Cable stripper “Stripax”
Order No. 25.0015
(ill. 2)
- Lötkolben 60W
- Lötdraht
z.B. Elsold Ø 1,5mm
DIN 8516 (L-Sn60PbCuZ)
(ill. 2)
- Soldering iron 60W
- Solder
e.g. Elsold Ø 1,5mm
DIN 8516 (L-Sn60PbCuZ)
(ill. 3)
Hilfswerkzeug A-LK2
Empfohlenes Material: Stahl
(ill. 3)
Auxiliary tool A-LK2
Recommended material: Steel
(ill. 4)
Hilfswerkzeug 410-BK
Empfohlenes Material: Messing
(ill. 4)
Auxiliary tool 410-BK
Recommended material: Brass
Vorbereitung der Leitung
Preparation of the cable
(ill. 5)
Leitung 3 auf gewünschte Nennlänge
ablängen.
(ill. 5)
Cut the cable 3 to the desired nomi-
nal length.
(ill. 6)
Isolierteil 2 auf die Leitung schieben.
(ill. 6)
Slide insulation 2 onto cable.
