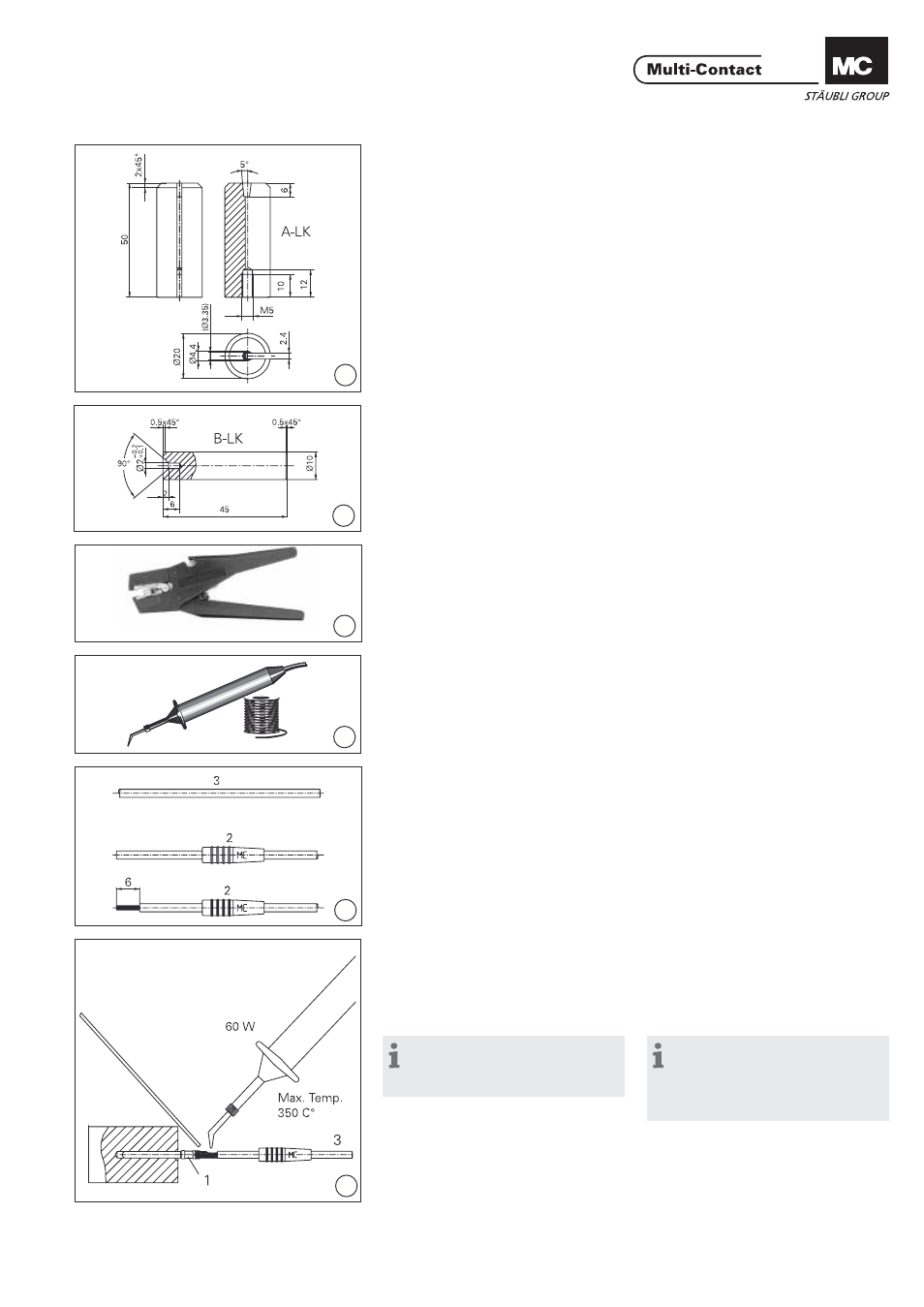

Notwendiges Werkzeug Tools required
(ill. 1)
Unteres Hilfswerkzeug A-LK.
Empfohlenes Material: Messing (ill. 1)
Lower auxiliary tool A-LK.
Recommended material: Brass
(ill. 2)
Oberes Hilfswerkzeug B-LK.
Empfohlenes Material: Stahl (ill. 2)
Upper auxiliary tool B-LK.
Recommended material: Steel
(ill. 3)
Abisolierzange „Stripax“
Bestell-Nr.: 25.0015 (ill. 3)
Cable stripper “Stripax”
Order No.: 25.0015
(ill. 4)
- Lötkolben 60W
- Lötdraht
z.B. bleifreies Lot
Ø1,5#58/405
(SN95.8Ag3.5Cu.7)
ANSI/J-STD-004
Bezugsquelle:
www.kester-online.de (ill. 4)
- Soldering iron 60W
- Solder
e.g. lead free solder
Ø1,5#58/405
(SN95.8Ag3.5Cu.7)
ANSI/J-STD-004
Source of supply:
www.kester-online.de
Vorbereitung der Leitung Preparation of the cable
(ill. 5)
Leitung 3 auf die gewünschte Nenn-
länge abschneiden. Leitung 3 durch
Knüpftülle 2 schieben. Leitung 3 mit-
tels Abisolierzange auf Länge 6mm
abisolieren. (ill. 5)
Cut the cable 3 to the desired nominal
length. Feed cable 3 through the insu-
lator 2. Strip cable insulation to length
6mm with cable stripper.
Montage Assembly
(ill. 6)
Leitung 3 an Stecker 1 löten.
Max. Löttemperatur: 350°C. (ill. 6)
Solder cable 3 on plug 1.
Soldering temperature: 350°C max.
Hinweis:
Ein Block mit Bohrung Ø 2,1mm
hält den Stecker 1 beim Löten fest.
Note:
For soldering purposes a block
with a drilled hole Ø 2,1mm should
be used to hold the plug 1 in posi-
tion.
Stecker und Lötstelle müssen frei von
austretendem Lötzinn sein. Plug and solder area should be free
from excess solder.
