Multi-Contact MA133 Benutzerhandbuch
Seite 4
Advanced Contact Technology
9
7
8
Hersteller/Producer:
Multi-Contact AG
Stockbrunnenrain 8
CH – 4123 Allschwil
Tel.
+41/61/306 55 55
Fax
+41/61/306 55 56
www.multi-contact.com
© b
y
Multi-Contact A
G, Switz
erland – MA133 – 03.2013, Inde
x e
, Global Communications – Änderungen v
orbehalten / Subject to alterations

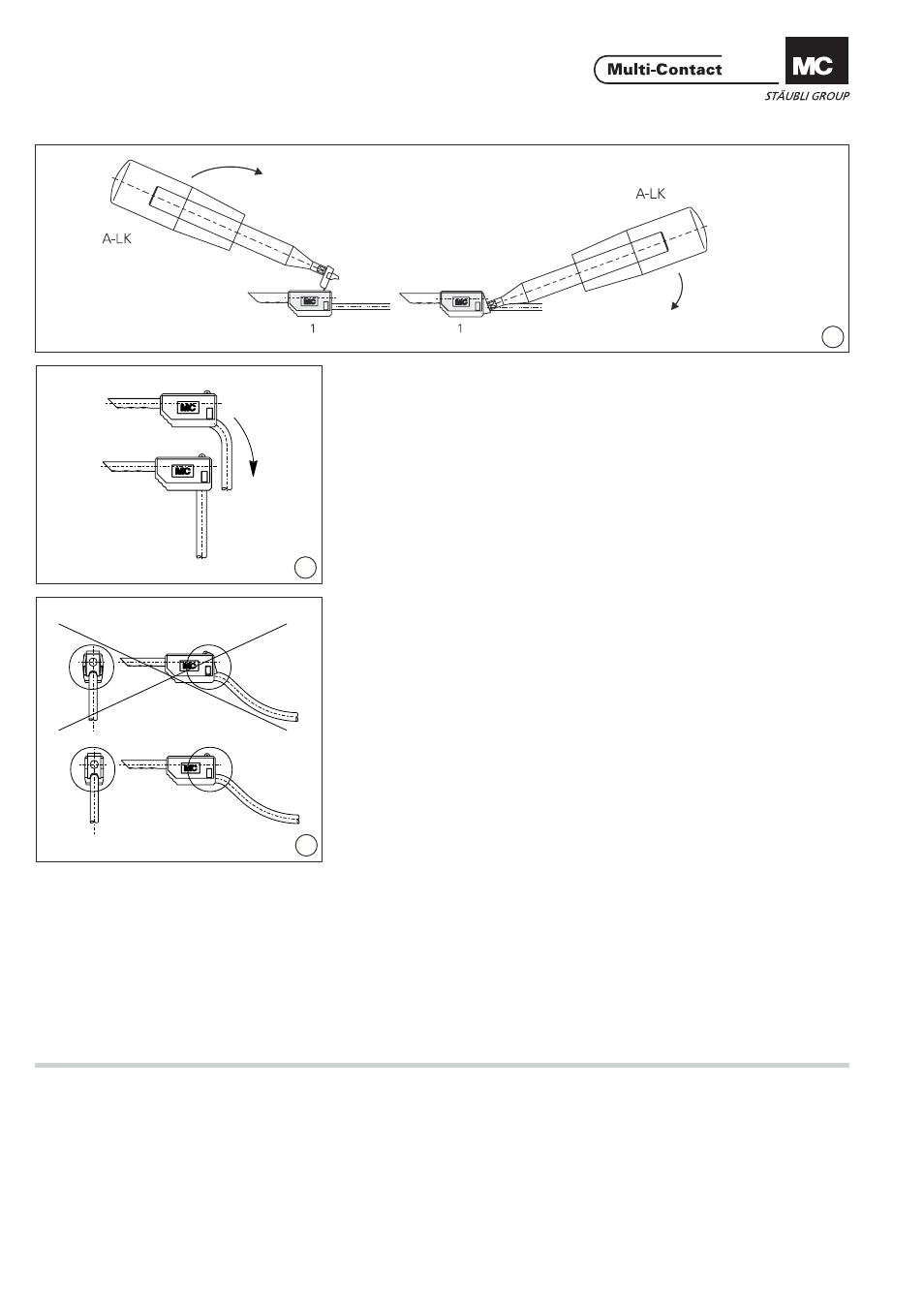

(ill. 7)
Hilfswerkzeug A-LK in die Verschluss-
klappe von Isolierteil 1 einführen.
Isolierteil-Verschluss bis zum Einrasten
eindrücken.
(ill. 7)
Insert auxiliary tool A-LK into hinged
fastening cap. Press and snap the
fastening cap into position.
(ill. 8)
Bei den Verbindungslei-tungen LK2-
F90..., und LK2,3-F90..., die Leitung
im 90° Winkel nach unten in den
Schlitz des Isolierteils ziehen.
(ill. 8)
Further, by the LK2-F90... and LK2,3-
F90... connecting lead, pull the cable
down into the right-angled position
and into the insulator cut-out.
(ill. 9)
Vollständige Einrastung optisch
kontrollier en.
(ill. 9)
Visually check the snap-in parts for
correct assembly.
