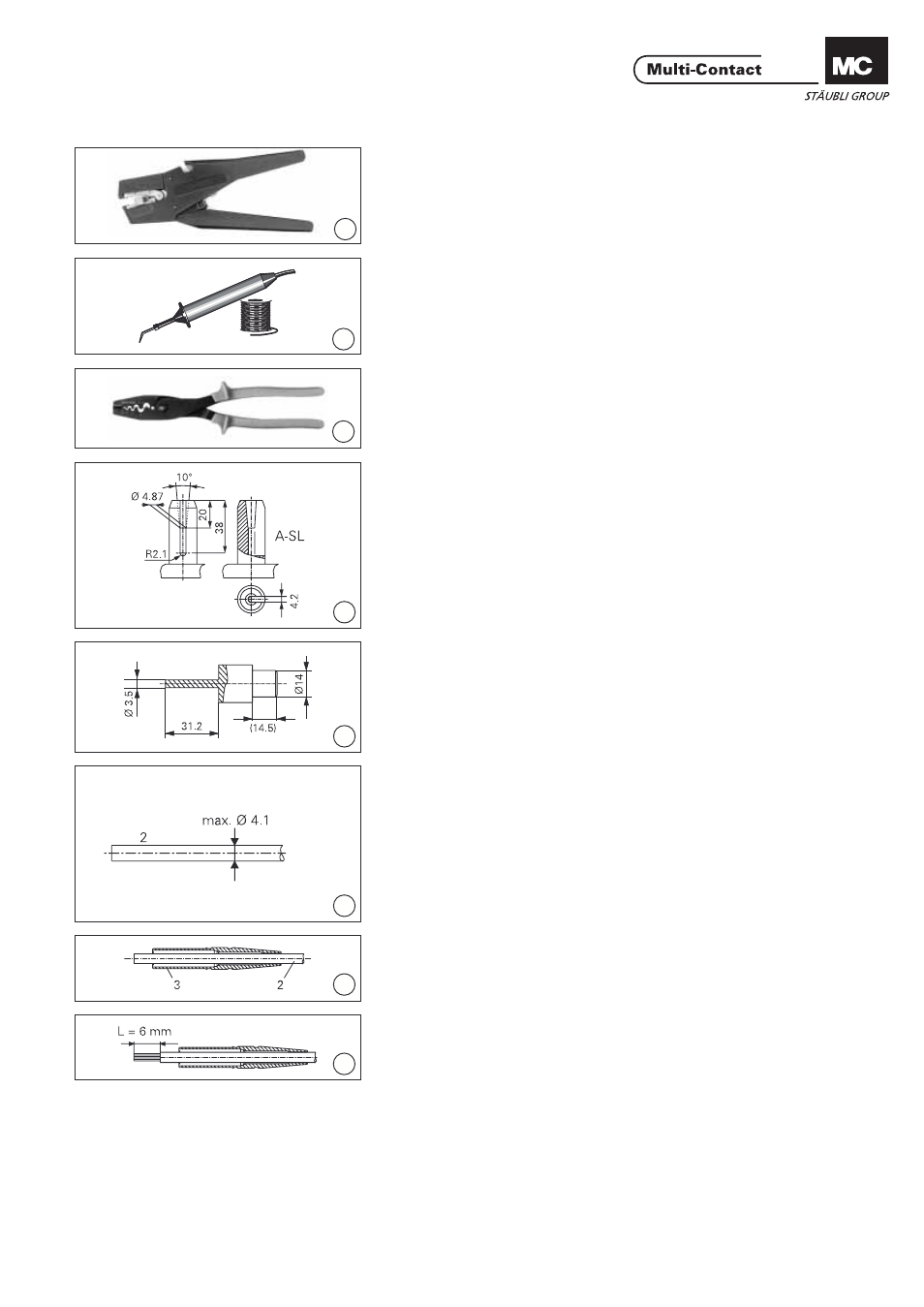

Notwendiges Werkzeug Tools required
(ill. 1)
Abisolierzange „Stripax“
Bestell-Nr. 25.0015 (ill. 1)
Cable stripper “Stripax”
Order No. 25.0015
(ill. 2)
- Lötkolben 60W
- Lötdraht
z.B. bleifreies Lot Ø 1,5
#58/405 (SN95.8Ag3.5Cu.7)
ANSI/J-STD-004
Bezugsquelle:
www.kester-online.de (ill. 2)
- Soldering iron 60W
- Solder
e.g. lead free solder Ø 1,5
#58/405 (SN95.8Ag3.5Cu.7)
ANSI/J-STD-004
Source of supply:
www.kester-online.de
(ill. 3)
Crimpzange z.B. Klauke PZK 3
Bestell-Nr. 25.0018 (ill. 3)
Crimping pliers e.g. Klauke PZK 3
Order No. 25.0018
(ill. 4)
Hilfswerkzeug A-SL
Empfohlenes Material: Messing (ill. 4)
Auxiliary tool A-SL
Recommended material: Brass
(ill. 5)
Hilfswerkzeug B-SL
Empfohlenes Material: Stahl (ill. 5)
Auxiliary tool B-SL
Recommended material: Steel
Vorbereitung der Leitung Preparation of the cable
(ill. 6)
Leitung 2 auf gewünschte Nennlänge
ablängen. (ill. 6)
Cut the cable 2 to the desired nominal
length.
Montage Assembly
(ill. 7)
Leitung 2 durch Isolierteil 3 schieben. (ill. 7)
Feed cable 2 through insulator 3.
(ill. 8)
Leitung mittels Abisolierzange auf
Länge L = 6mm abisolieren. (ill. 8)
Strip cable insulation to length
L = 6mm with cable stripper.
