Multi-Contact MA162 Benutzerhandbuch
Seite 3
Advanced Contact Technology
www.multi-contact.com
3 / 4
3
1
4
2

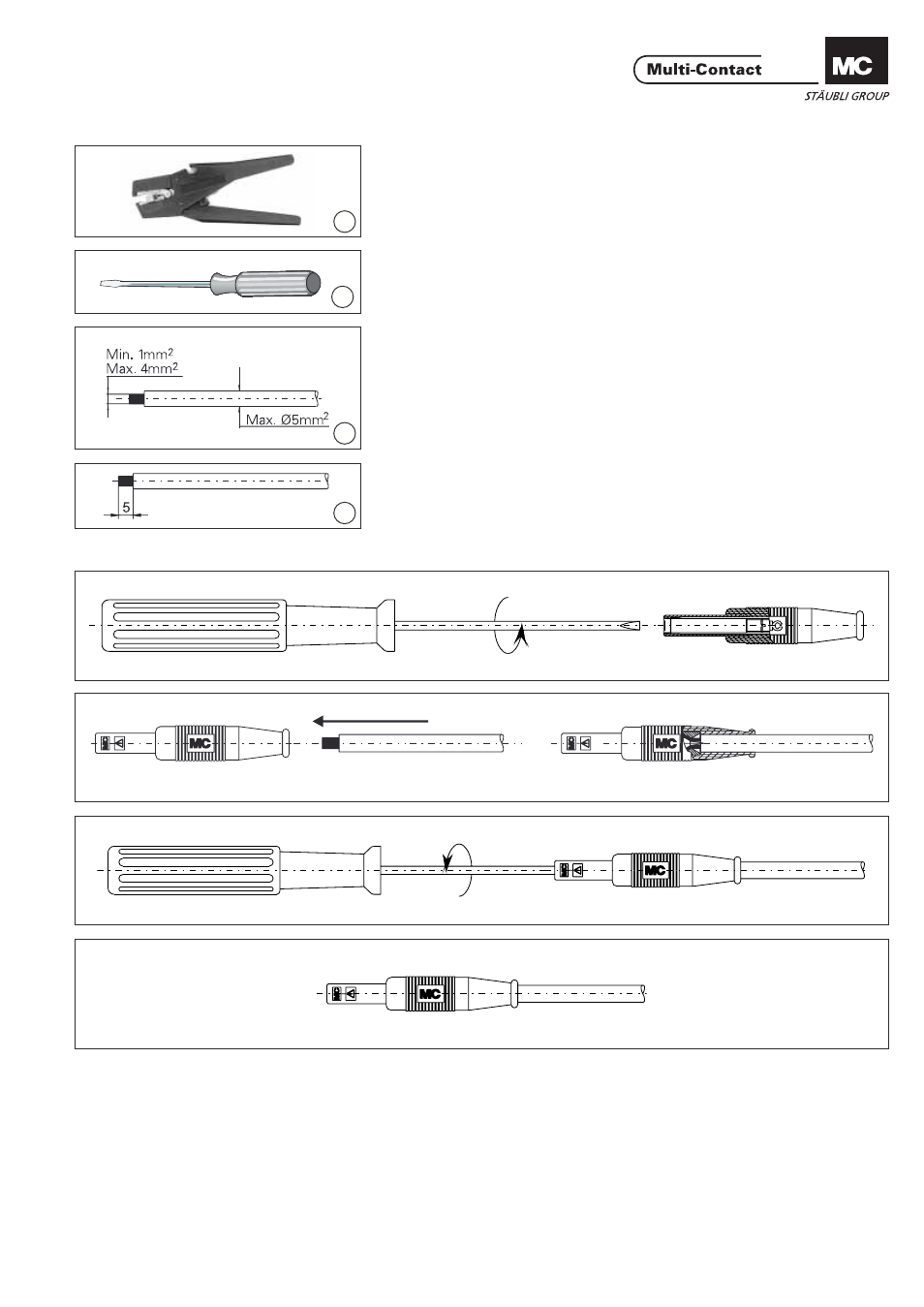

Notwendiges Werkzeug
Tools required
(ill. 1)
Abisolierzange „Stripax“
Bestell-Nr. 25.0015
(ill. 1)
Cable stripper “Stripax”
Order No. 25.0015
(ill. 2)
Schraubendreher Grösse 0
Schaufelbreite: max. 2,5mm
Schaufeldicke: max. 0,4mm
Schaft-Ø: max. 3,9mm
(ill. 2)
Screwdriver size 0
Blade width: max. 2,5mm
Blade thickness: max. 0,4mm
Shank Ø: max. 3,9mm
Vorbereitung der Leitung
Preparation of the cable
(ill. 3)
Leitung auf gewünschte Nennlänge
abschneiden.
Leitungsquerschnitt: min. 1mm
2
,
max. 4mm
2
Leitungs-Aussen Ø: max.: 5mm
(ill. 3)
Cut the cable to the desired nominal
length.
Lead cross section: min. 1mm
2
,
max. 4mm
2
Outer diameter: max 5mm
(ill. 4)
Leitung mittels Abisolierzange 5mm
abisolieren.
(ill. 4)
Strip 5mm of insulation from cable
end with cable stripper.
Montage
Assembly
Schraube bis zum Anschlag öffnen.
Screw out to end stop.
Leitung einführen.
Insert cable.
Leitung festschrauben.
Screw-in tightly.
Fertig !
Ready for use
