i 2 2 B e d i e n u n g s a n l e i t u n g

f e a t u r e s
Ultra Fast Power Device (UFPD) Class-D
Verstärker
26 dB Schleifenverstärkung über den gesamten
Audio Frequenzbereich hinweg
Netzteil mit PFC (Power Factor Control)
l a u t s P r e c h e r
a u s g ä n g e
Leistung
2 x 80 W an 8 Ω, 2 x 160 W an 4Ω
a n a l o g e a u s g ä n g e
Vorverstärker Ausgang (Pre Out)
Cinch, 94 Ω Impedanz.
Aufnahme Ausgang (Record Out)
Cinch, 94 Ω Impedanz.
e i n g ä n g e
4 x Cinch, 15k Ω Impedanz.
o P t i o n a l e s d / a ­
W a n d l e r B o a r d
1x Optischer Digitaleingang (TOSLINK)
1x Koaxialer Digitaleingang (Cinch)
1x USB-B Eingang
a u d i o e c k d a t e n
Frequenzgang
10 Hz – 20 kHz, -0.5 dB
THD
<0.05 %, 20 Hz – 20 kHz, 10 W an 8∧
Signal/Rausch Abstand
-95 dBV
a l l g e m e i n
Steuerung
1 x 12 V Trigger Ausgang
1 x RS232
Netzspannung
90 V -5% bis 240 V +5%
Verlustleistung
StandBy: 0.3 W
Betrieb: 19 W
Abmessungen
430 x 420 x 106 mm (BxTxH)
Gewicht
10 kg
Farbausführungen
Schwarz oder Titan
technische daten
P h a s e

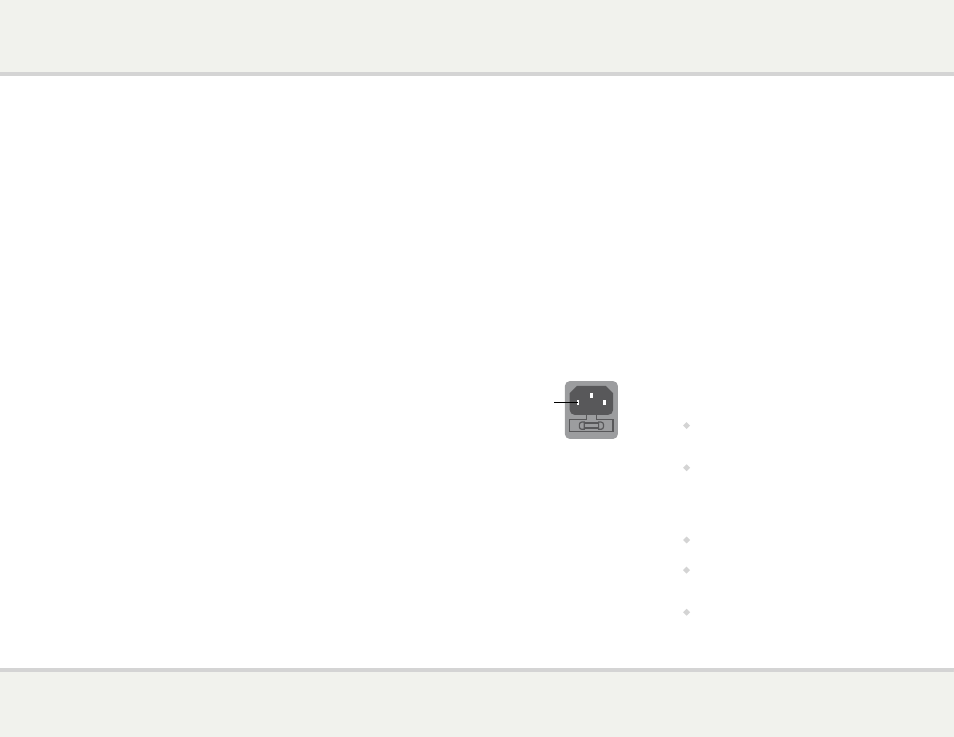

Die Phase der Netzspannung kann einen
signifikanten Einfluss auf den Klang haben.
Versichern Sie sich, dass die spannungsführende
Ader (Phase) mit dem linken Anschlusspin der
Netzeingangsdose (von hinten auf die Rückwand
gesehen) verbunden wird:
Phase
B u r n ­ i n
Ihr Primare Gerät wird den bestmöglichen Klang
nach einem Burn-In von ca. 24 Std. entfalten.
Sie werden dann eine weitere kleine
Klangverbesserung nach weiteren 3 Tagen
feststellen.
r s 2  2 u n d t r i g g e r
Der RS 232 Eingang ermöglicht es, den I22 mit
einem Controller System zu verbinden. Für
weitere Informationen kontaktieren Sie bitte
Primare oder besuchen Sie www.primare.net.
Der Trigger Ausgang kann verwendet werden, um
andere Geräte vom I22 aus fern zu starten, z.B.
den CD22.
V e r W e n d e n d e s i 2 2
m i t e i n e m c d 2 2
Ihr I22 stellt den idealen Partner für den Primare CD
Spieler CD22 dar. Für beste Ergebnisse, verbinden
Sie die beiden Geräte mit Hilfe der beiden Kabel, die
sich im Lieferumfang des I22 befinden.
Anschluss des Trigger Kabels
Das Trigger Kabel stellt sicher, dass der CD22
eingeschaltet (oder in den StandBy Modus versetzt)
wird, wenn Sie die 0 Taste am I22 betätigen.
• Verbinden Sie die I22 TRIG OUT Buchse mit
dem TRIG IN Eingang des CD22 mit Hilfe des
Trigger Kabels.
• Stellen Sie den CD22 auf TRIG ON.
Anschluss des IR Kabels
Das IR Kabel stellt sicher, dass beide verbundenen
Geräte in Bezug auf die DIM und
O Tasten
synchron laufen.
• Stellen Sie die I22 und CD22 Display
Helligkeiten auf dieselben Werte ein.
• Verbinden Sie den I22 IR OUT Ausgang mit
dem CD22 IR IN Eingang mit Hilfe des IR
Kabels.
• Stellen Sie den CD22 auf IR BACK ein.
Schlagen Sie in der CD22 Bedienungsanleitung
nach, wie Sie TRIG ON und IR BACK einstellen.
Weitere information
Der I22 verwendet proprietäre UFPD Verstärker Technologie, um höchste
Ausgangsleistung bei gleichzeitig niedrigen Verzerrungen und umweltfreundlicher
StandBy Verlustleistung realisieren zu können.
Diese Anleitung soll Ihnen helfen, den bestmöglichen Klang aus Ihrem I22
herauszuholen und gibt Ihnen Informationen zur Kombination mit einem CD22.
