RISCO Group 2-Way Wireless Magnetic / Door Contact RWX73M - Handbuch (Seite 2)

Hahoma 14, Rishon Lezion, ISRAEL
EN 50131-2-6 Graad 2 Omgevingsklasse II
RTTE Conformiteitsverklaring
Met deze verklaart de RISCO Group dat deze apparatuur conform
is met de essentiële eisen en andere relevante provisies van de
Directive 1999/5/EC.
De DOC (declarative van conformiteit) is terug te vinden op de
website:www.riscogroup.com
ALGEMENE BESCHRIJVING
De RWX73M is een 2-wegs multifunctioneel draadloos
gesuperviseerde zender met een Magneet/Deurcontact
en een extra universele ingang of rolluik.
De RWX73M maakt gebruik van de RISCO Group
2-wegs Draadloze systemen.
Stap 2: Bekabelde ingangen
Gebruik het volgende aansluitschema’s voor de gepaste
bekabeling van de ingangen. Voor DEOL (Dubbele Lus
weerstand), dient U twee weerstanden van 10 kOhm
(bijgeleverd) als volgt aan te sluiten:
INSTALLATIE
VOORNAAMSTE KENMERKEN
Ɣ Communicatie : Bi Directioneel
Ɣ Afstand : tot 300 m ( Buitenshuis – Referentieveld)
Ɣ Monitoring: Vrij instelbaar tot maximaal 255 minuten
Zoneafsluitingscombinatie: NO, NG, DEOL, rolluik
Ɣ Selecteerbare Zone responsietijd: 10 of 500 msec.
Ɣ Sabotagebeveiliging: Achterkant en deksel.
Stap 1: Zender-naar-Ontvanger programmeren in
het system.
De RWX73M moet zichzelf identi
¿ceren aan de ontvanger
van het systeem, door zijn gecodeerde boodschap in
het geheugen van de ontvanger te schrijven.
Deze manier van registeren gebeurt voor elk kanaal
door ofwel het 11 cijferig serienummer in te geven ofwel
door de zender aan te leren in de RF mode:
1. Verwijder het deksel ( ¿guur 1)
2. Stel de centrale in de “leermodus”.
3. Verwijder de bescherming van de batterij en plaats
deze in de zender…Merk op de polariteit (Figuur 2).
4. Verstuur een schrijf signaal door het sabotagecontact
aan de voorkant in te duwen (zonder de achterplaat los
te koppelen) voor ten minste 3 seconden totdat de paneel
registratie wordt getoond (Fig. 2) Opmerking : wacht
tenminste 1 minuut voor u het deksel terug sluit.
Stap 5: Parameters
Volgende parameters kunnen ingesteld worden voor elk
kanaal van de centrale:
Parameter Optie
Supervisie Ja/Nee
LED aktief Ja/Nee
Magneet Actief/Desactief
Alarm latch AAN/UIT
Afsluiting IN2 : NO/NG/DEOL/Rolluik
Responsietijd 10ms/500ms
Lage batterij niveau: 2.6 V
RWX73M43300A 433.92 MHz
Dode Tijd (HOLD ON): 2.5 Minuten
Supervisie Transmissie: 0-255 Minuten
Modulatie Type:
ASK
Verwachtte levensduur van de batterij: 3 jaar (hangt af
van het gebruik)
Afmeting contact: 32 x 35 x 72 mm (1.3 x 1.4 x 2.8 in.)
Afmeting Magneet: 16 X 11 X 72 mm (.6 X .44 X 2.8 in.)
TECHNISCHE KENMERKEN
ELEKTRISCH
Batterij Type:
CR123 3V Lithium Batterij
OMGEVING
RF immuniteit Volgens EN50130-4
Omgevingstemperatuur: -10°C--55°C (14°F--131°F)
Opslag tamperatuur: -20°C to 60°C (-4°F to 140°F)
De zaken hierboven zijn onderhevig aan eventuele
wijzigingen zonder voorafgaande verwittiging.
Bij eventuele onduidelijkheden, gelieve contact op te nemen
met uw verdeler.
Stap 3: Kies de plaats van het contact
1. Kies de best mogelijke plaats voor ideale communi-
catie kwaliteit en tevens in de buurt van het te beka-
belen alarmcontact/detector. RISCO raad aan om
de zender zo hoog mogelijk te plaatsen.
Nota:
2-wegs Draadloos
Multifunctioneel
Contact
(Model RWX73M)
Contacteer RISCO Group
UK Tel: +44-(0)-161-655-5500
E-mail: [email protected]
ITALY Tel: +39-02-66590054
E-mail: [email protected]
SPAIN Tel: +34-91-490-2133
E-mail: [email protected]
FRANCE Tel: +33-164-73-28-50
E-mail: [email protected]
BELGIUM Tel: +32-2522-7622
E-mail: [email protected]
U.S.A Tel: +1-631-719-4400
E-mail: [email protected]
BRAZIL Tel: +55-11-3661-8767
E-mail: [email protected]
CHINA (Hu) Tel: +86-21-52390066
E-mail: [email protected]
CHINA (SZ) Tel: +86-755-82789285
E-mail: [email protected]
POLAND Tel: +48-22-500-28-40
E-mail: [email protected]
ISRAEL Tel: +972-3-963-7777
E-mail: [email protected]
Beperkte garantie van RISCO Group
© RISCO Group 06/2014 5IN1965 B
NORMALLY CLOSED
INPUT CONFIGURATION
ALARM
DETECTOR
DOUBLE END OF LINE INPUT CONFIGURATION
10k
ALARM TAMPER
10k
DETECTOR
NORMALLY OPEN INPUT
CONFIGURATION
ALARM
DETECTOR
2. Monteer de zender tijdelijk met behulp van
dubbelzijdige kleefband.
3. Maak een Alarmsignaal (door de lus te openen op de
ingangen van de zender) en controleer als de centrale
dit signaal heeft ontvangen. Indien niet, verplaats de
zender en probeer opnieuw.
LED AANDUIDING
Ɣ Bij sucsesvolle aanlering: Korte Àash sequentie
Ɣ Normale werking: weinig oplichten tijdens transmissie.
Ɣ Lage Batterij: Korte Àash sequentie tijdens transmissie.
WERKING
De RWX73M stuurt rapporten door van ingang IN2 en
van de magneet/reed schakelaar. In normale mode
stuurt de zender een alarm als de ingang geactiveerd
wordt of de magneet verwijderd wordt. Bij herstel, wordt
een herstelboodschap gestuurd.
Nederlands
RISCO Group en haar dochtermaatschappijen en ¿lialen ("Verkoper")
garanderen dat haar producten bij normaal gebruik, gedurende 24
maanden vanaf de fabricatiedatum, vrij zijn van defecten in materialen en
uitvoering. Omdat de Verkoper het product niet installeert of aansluit, en
omdat het product samen met producten kan worden gebruikt die niet door
de Verkoper worden gefabriceerd, kan de Verkoper niet garant staan voor
de prestatie van het beveiligingssysteem dat dit product gebruikt. De
Verkoper zijn verplichting en aansprakelijkheid is onder deze garantie
nadrukkelijk beperkt tot de,reparatie en vervanging, volgens de keuze van
de Verkoper, binnen een redelijke tijdsperiode na de leveringsdatum, voor
elk product dat niet aan de speci
¿caties voldoet. De Verkoper maakt geen
andere garanties, nadrukkelijk of geïmpliceerd, en garandeert de
verkoopbaarheid of geschiktheid voor een bepaald doeleinde niet.
De Verkoper is onder geen enkele voorwaarde aansprakelijk voor
consequente of per ongeluk veroorzaakte schaden die, nadrukkelijk of
geïmpliceerd, of op enige andere basis van aansprakelijkheid tot breuk van
deze of elke andere garantie leidt.
Onder deze garantie is de Verkoper niet verplicht voor transportkosten of
installatiekosten of enige andere aansprakelijkheid voor directe, indirecte
of consequente schaden of vertragingen.
De Verkoper stelt zich niet verantwoordelijk dat zijn product kan worden
geblameerd of misleid; dat het product enige personen beschermt tegen
letsel of eigendomsverlies door inbraak, overval, brand of anders, of dat
het product in alle gevallen voldoende waarschuwingen en bescherming
zal leveren.
De verkoper, zal in geen geval aansprakelijk zijn voor enige directe of
indirecte schade of enige andere schade opgetreden als gevolg van elk
type manipulatie. Dit zowel opzettelijk als onopzettelijk zoals maskering,
schilderen of spuiten op de lenzen, spiegels of elk ander deel van de
detector.
De koper begrijpt dat een juist geïnstalleerd en onderhouden
alarmsysteem enkel het risico op inbraak, overval of brand zonder
waarschuwing kan verminderen. Het is echter geen verzekering of garantie
dat het zich niet zal voordoen of dat er als resultaat daarvan geen
persoonlijk letsel of schade aan eigendom zal ontstaan.
Daarom zal de Verkoper niet aansprakelijk kunnen worden gesteld voor
enig persoonlijk letsel, eigendomsverlies of schade op basis van een claim
waarvan het product geen waarschuwing geeft. Echter, indien de Verkoper
aansprakelijk wordt gesteld, direct of indirect, voor enig verlies of schade
die zich onder deze beperkte garantie of anders voordoet, ongeacht de
oorzaak of oorsprong, zal de maximum aansprakelijkheid van de Verkoper
de verkoopprijs van het product niet overschrijden, dat als enige en
exclusieve verantwoordelijkheid verhaald kan worden op de Verkoper.
Geen werknemer of vertegenwoordiger van de Verkoper heeft de
bevoegdheid om deze garantie op welke manier dan ook te wijzigen of om
een andere garantie toe te kennen.
WAARSCHUWING: Dit product moet minstens één keer per week worden
getest.
Max.
1cm

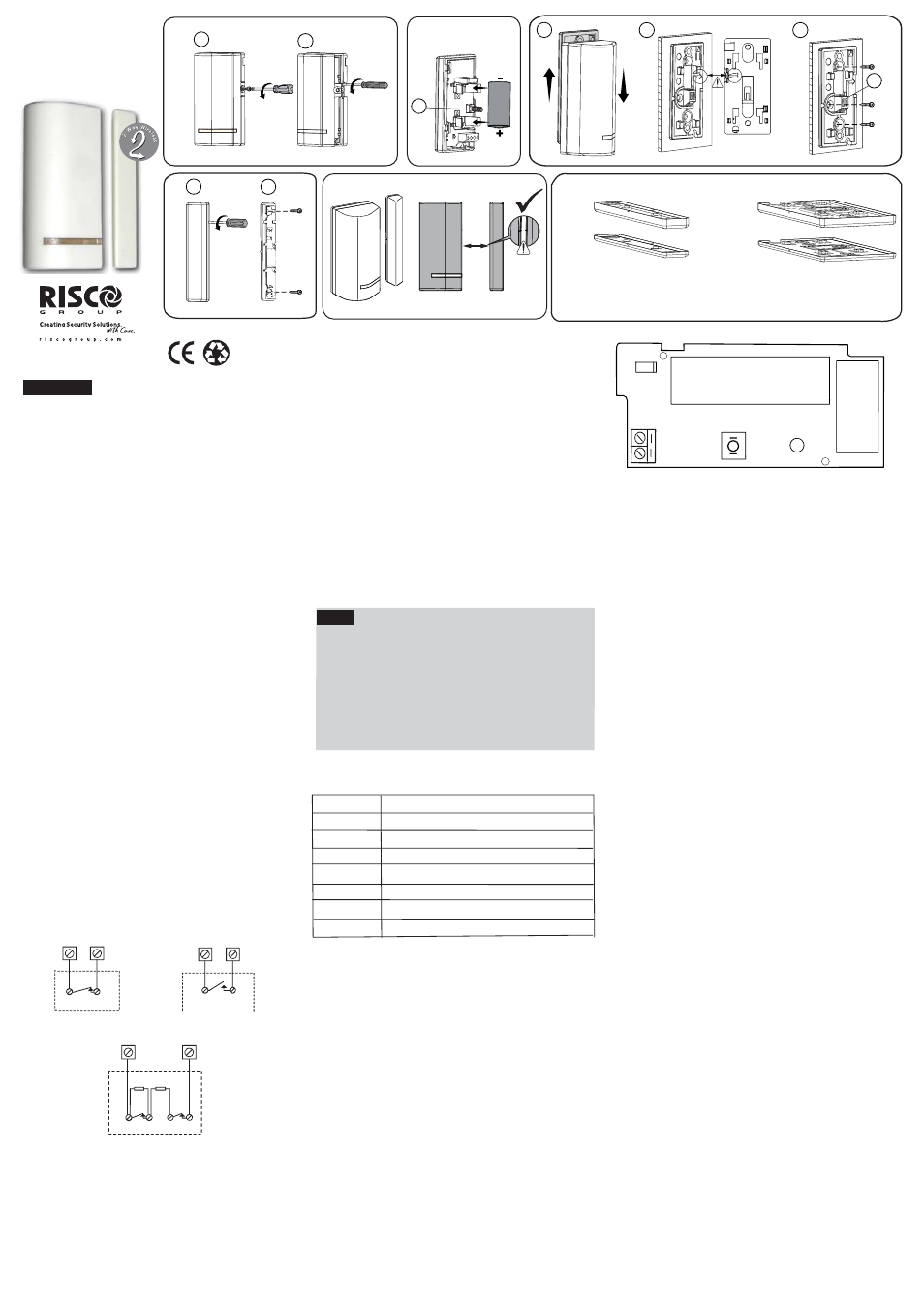

Fig. 1
T
B A
Fig. 3
A
achterplaat
Achterkant van
de zender
B
Fig. 2
T
C
Fig. 4 Fig. 5
A B
Fig.6
Afstandsplaatjes Magneet Afstandsplaatjes zender
p/n: RAX73MS0000A (Wit)
p/n: RAX73MSB000A (Bruin)
p/n: RAX73XS0000A (Wit)
p/n: RAX73XSB000A (Bruin)
5 X 4mm
5 X 2mm
5 X 4mm
5 X 2mm
[optioneel] [optioneel]
(10 stuks per set ) ( 10 stuks per set )
Rolluik pulse 01 – 16*
* indien gede ¿nieerd
Stap 4 : Montage (Fig. 3 – Fig. 6)
1. Verwijder de achterplaat van de zender (Fig. 3A). Let op
de uitlijning tijdens de montage tussen de markering op
beide componenten (Fig. 3B) installeer hierna de plaat
door gebruik te maken van de 2 montage schroeven en
de achterplaat-sabotage schroef (Fig. 3C)
2. Verwijder het deksel van de Magneet (Fig. 4A) en
monteer met de montage schroeven (Fig. 4B).
3. Optioneel, montage afstandsplaatjes voor Zender en/of
magnet indien vereist (Fig. 6), gepositioneerd tussen
de achterplaat en het montageoppervlak.
1. Het is aangeraden om de zender op het niet bewegend
gedeelte te plaatsen (deur/venster omlijsting) en de magneet
op het bewegende gedeelte.
2. Afstandsplaatjes kunnen afzonderlijk aangekocht worden
(zie boven).
3. De markering op het magneetdeksel moet uitgelijnd
worden met de markering op het zenderdeksel (Fig. 5).
4. Betreffende installaties op hout of Aluminium bedraagt de
maximale afstand voor normale werking 10mm (1 cm), terwijl
voor metalen en magnetische materialen (zoals ijzer) dit
5mm is (Fig. 5)
SW1
LED BATTERIE
ANTENNE
+ -
C RISCO
IN2
T.B
Stroom Verbruik: 11 ȝA in rust
RWX73M86800A 868.65 MHz
