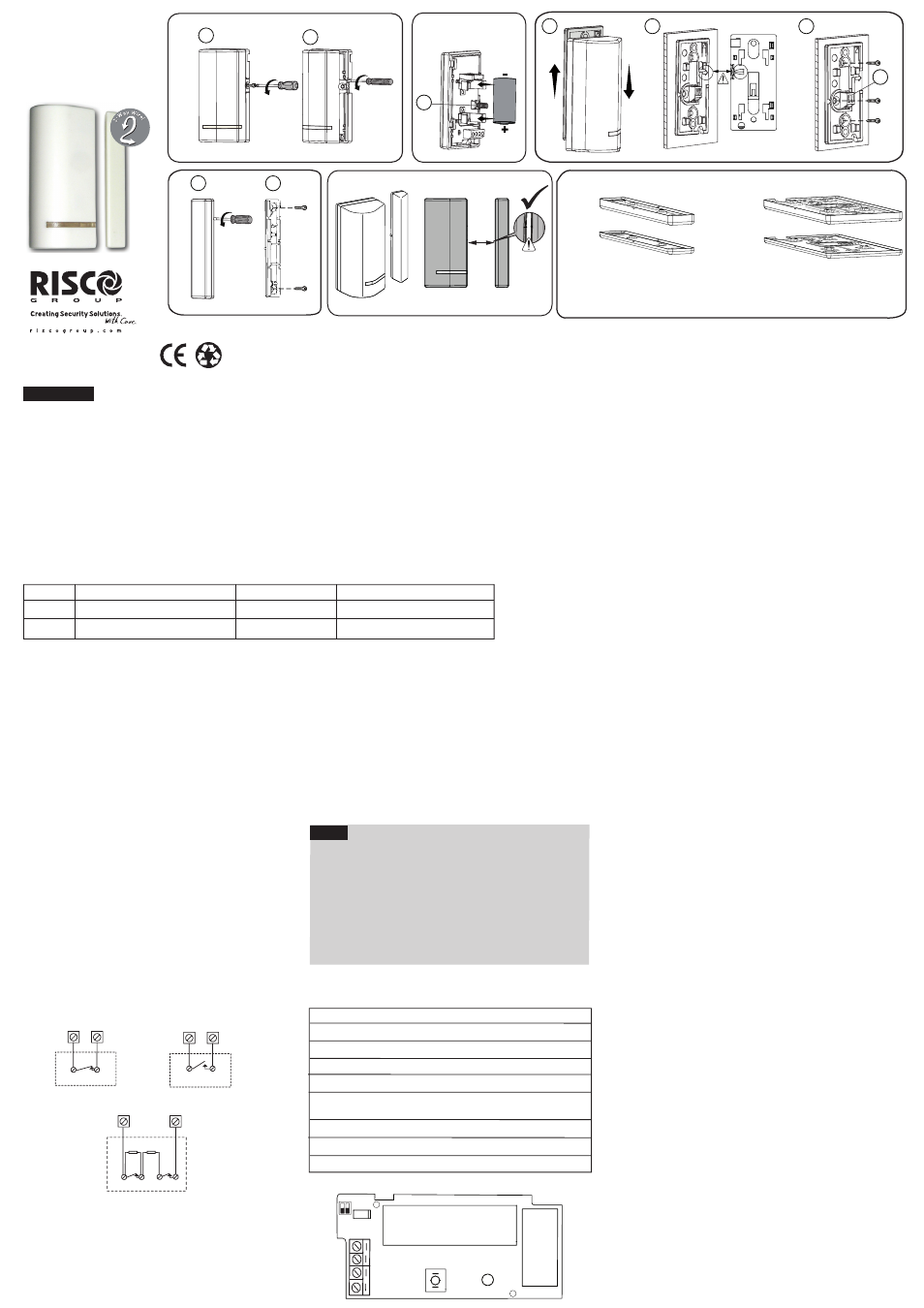

RISCO Group 2-Way Wireless Multi-Function Contact RWX73F - Handbuch (Seite 2)

Hahoma 14, Rishon Lezion, ISRAEL
EN 50131-2-6 Graad 2 Omgevingsklasse II
WERKING KANALEN
De RWXF ondersteunt twee aparte kanalen met een uniek Serieel ID voor elk kanaal.
RTTE Conformiteitsverklaring
Met deze verklaart de RISCO Group dat deze apparatuur conform
is met de essentiële eisen en andere relevante provisies van de
Directive 1999/5/EC.
De DOC (declarative van conformiteit) is terug te vinden op de
website:www.riscogroup.com
ALGEMENE BESCHRIJVING
RWX73F is een 2-wegs multifunctioneel draadloos
gesuperviseerde zender met twee aparte gescheiden
kanalen. Deze combineert een Magneet/Deurcontact met
twee extra ingangen (De eerste universele en de andere
universele of rolluik)
De RWX73F heeft twee reed contacten voor het detecteren
van het openen van deuren of vensters. Tevens is dit
product ook beschermd tegen elke vorm van sabotage met
vreemde magneten.
De RWX73F maakt gebruik van de RISCO Group 2-wegs
Draadloze systemen.
Stap 2: Bekabelde ingangen
Gebruik het volgende aansluitschema’s voor de gepaste
bekabeling van de ingangen. Voor DEOL (Dubbele Lus
weerstand), dient U twee weerstanden van 10 kOhm
(bijgeleverd) als volgt aan te sluiten:
INSTALLATIE
VOORNAAMSTE KENMERKEN
Ɣ Communicatie : Bi Directioneel
Ɣ Afstand : tot 300 m ( Buitenshuis – Referentieveld)
Ɣ Monitoring: Vrij instelbaar tot maximaal 255 minuten
Ɣ Zoneafsluitingscombinatie: NO, NG, DEOL.
Ɣ Selecteerbare Zone responsietijd: 10 of 500 msec.
Ɣ Sabotagebeveiliging: Achterkant en deksel.
Ɣ Anti Sabotage tamper beveiliging van het contact.
Ɣ Twee kanalen worden apart erkend als gescheiden
zones in het systeem.
Stap 1: Zender/Ontvanger programmeren in
het system.
De RWX73F moet zichzelf identi¿ceren aan de ontvanger
van het systeem, door zijn gecodeerde boodschap in
het geheugen van de ontvanger te schrijven. De ontvanger
dient elk kanaal apart te identi¿ceren, zoals vastgelegd
door DIP Switch 1.
Deze manier van registeren gebeurt voor elk kanaal
door ofwel het 11 cijferig serienummer in te geven ofwel
door de zender aan te leren in de RF mode:
1. Verwijder het deksel (¿guur 1)
2. Stel de centrale in de “leermodus”.
3. Verwijder de bescherming van de batterij en plaats
deze in de zender…Merk op de polariteit.
4. Voor Kanaal 1, Zet DIP Switch 1 op UIT.
5. Verstuur een schrijf signaal door het sabotagecontact
aan de voorkant in te duwen (zonder de achterplaat los
te koppelen) voor ten minste 3 seconden totdat de
paneel registratie wordt getoond (Fig. 2)
6. Voor Kanaal 2 herhaalt U stap 4 en 5, met de DIP
Switch in de AAN positie.
Stap 5: Parameters
Volgende parameters kunnen ingesteld worden voor elk
kanaal van de centrale:
Parameter Kanaal 1 Kanaal 2
Supervisie Ja/Nee Ja/Nee
LED aktief Ja/Nee Ja/Nee
Magneet Actief/Desactief -
Alarm latch AAN/UIT AAN/UIT
Afsluiting IN 1: IN 2:
NO/NC/DEOL NO/NC/DEOL/Shutter
Responsietijd 10ms/500ms 10ms/500ms
Anti-Sabotage Actief/Desactief - Magneet
Rolluik Pulserend - 01-16*
* Afsluiting van Kanaal 2 gede¿nieerd als Rolluik.
Frequentie: RWX73F86800A 868.65 MHz
RWX73F43300A 433.92 MHz
Dode Tijd (HOLD ON): 2.5 Minuten
Supervisie Transmissie:
0-255 Minuten
Modulatie Type: ASK
Verwachtte levensduur van de batterij: 3 jaar (hangt af
van het gebruik)
Afmeting contact: 32 x 35 x 72 mm (1.3 x 1.4 x 2.8 in.)
Afmeting Magneet: 16 X 11 X 72 mm (.6 X .44 X 2.8 in.)
OMGEVING
RF immuniteit Volgens EN50130-4
Omgevingstemperatuur: -10°C--55°C (14°F--131°F)
Opslag tamperatuur: -20°C to 60°C (-4°F to 140°F)
De zaken hierboven zijn onderhevig aan eventuele wijzigingen
zonder voorafgaande verwittiging.
Bij eventuele onduidelijkheden, gelieve contact op te nemen
met uw verdeler.
1. Kies de best mogelijke plaats voor ideale communi-
catie kwaliteit en tevens in de buurt van het te beka-
belen alarmcontact/detector. RISCO raad aan om
de zender zo hoog mogelijk te plaatsen.
Stap 4 : Montage (Fig. 3 – Fig. 6)
1. Verwijder de achterplaat van de zender (Fig. 3A). Let op
de uitlijning tijdens de montage tussen de markering op
beide componenten (Fig. 3B) installeer hierna de plaat
door gebruik te maken van de 2 montage schroeven en
de achterplaat-sabotage schroef (Fig. 3C)
2. Verwijder het deksel van de Magneet (Fig. 4A) en
monteer met de montage schroeven (Fig. 4B).
3. Optioneel, montage afstandsplaatjes voor Zender en/of
magnet indien vereist (Fig. 6), gepositioneerd tussen
de achterplaat en het montageoppervlak.
Nota:
1. Het is aangeraden om de zender op het niet bewegend
gedeelte te plaatsen (deur/venster omlijsting) en de magneet
op het bewegende gedeelte.
2. Afstandsplaatjes kunnen afzonderlijk aangekocht worden
(zie boven).
3. De markering op het magneetdeksel moet uitgelijnd
worden met de markering op het zenderdeksel (Fig. 5).
4. Betreffende installaties op hout of Aluminium bedraagt de
maximale afstand voor normale werking 10mm (1 cm), terwijl
voor metalen en magnetische materialen (zoals ijzer) dit
5mm is (Fig. 5)
2-wegs Draadloos
Multifunctioneel
Contact
Contacteer RISCO Group
UK Tel: +44-(0)-161-655-5500
E-mail: [email protected]
ITALY Tel: +39-02-66590054
E-mail: [email protected]
SPAIN Tel: +34-91-490-2133
E-mail: [email protected]
FRANCE Tel: +33-164-73-28-50
E-mail: [email protected]
BELGIUM Tel: +32-2522-7622
E-mail: [email protected]
U.S.A Tel: +1-631-719-4400
E-mail: [email protected]
BRAZIL Tel: +55-11-3661-8767
E-mail: [email protected]
CHINA (Hu) Tel: +86-21-52390066
E-mail: [email protected]
CHINA (SZ) Tel: +86-755-82789285
E-mail: [email protected]
POLAND Tel: +48-22-500-28-40
E-mail: [email protected]
ISRAEL Tel: +972-3-963-7777
E-mail: [email protected]
Beperkte garantie van RISCO Group
© RISCO Group 06/2014 5IN1952 B
Stap 3: Kies de plaats van het contact
NORMALLY CLOSED
INPUT CONFIGURATION
ALARM
DETECTOR
DOUBLE END OF LINE INPUT CONFIGURATION
10k
ALARM TAMPER
10k
DETECTOR
NORMALLY OPEN INPUT
CONFIGURATION
ALARM
DETECTOR
Kanaal Report code van Functionaliteit Herstelboodschap
1 Magneetcontact + Ingang 1 (IN1) Universeel Volg Herstel Evenement
2 Ingang 2 (IN2) Universeel/Rolluik Volg Herstel Evenement/Direct
2. Monteer de zender tijdelijk met behulp van
dubbelzijdige kleefband.
3. Maak een Alarmsignaal (door de lus te openen op de
ingangen van de zender) en controleer als de centrale
dit signaal heeft ontvangen. Indien niet, verplaats de
zender en probeer opnieuw.
LED AANDUIDING
Ɣ Bij sucsesvolle aanlering: Korte Àash sequentie
Ɣ Normale werking: weinig oplichten tijdens transmissie.
Ɣ Lage Batterij: Korte Àash sequentie tijdens transmissie.
Nederlands
(Model RWX73F)
RISCO Group en haar dochtermaatschappijen en ¿lialen ("Verkoper") garanderen dat haar
producten bij normaal gebruik, gedurende 24 maanden vanaf de fabricatiedatum, vrij zijn van
defecten in materialen en uitvoering. Omdat de Verkoper het product niet installeert of aansluit, en
omdat het product samen met producten kan worden gebruikt die niet door de Verkoper worden
gefabriceerd, kan de Verkoper niet garant staan voor de prestatie van het beveiligingssysteem dat
dit product gebruikt. De Verkoper zijn verplichting en aansprakelijkheid is onder deze garantie
nadrukkelijk beperkt tot de,reparatie en vervanging, volgens de keuze van de Verkoper, binnen
een redelijke tijdsperiode na de leveringsdatum, voor elk product dat niet aan de speci¿caties
voldoet. De Verkoper maakt geen andere garanties, nadrukkelijk of geïmpliceerd, en garandeert
de verkoopbaarheid of geschiktheid voor een bepaald doeleinde niet.
De Verkoper is onder geen enkele voorwaarde aansprakelijk voor consequente of per ongeluk
veroorzaakte schaden die, nadrukkelijk of geïmpliceerd, of op enige andere basis van
aansprakelijkheid tot breuk van deze of elke andere garantie leidt.
Onder deze garantie is de Verkoper niet verplicht voor transportkosten of installatiekosten of enige
andere aansprakelijkheid voor directe, indirecte of consequente schaden of vertragingen.
De Verkoper stelt zich niet verantwoordelijk dat zijn product kan worden geblameerd of misleid; dat
het product enige personen beschermt tegen letsel of eigendomsverlies door inbraak, overval,
brand of anders, of dat het product in alle gevallen voldoende waarschuwingen en bescherming
zal leveren.
De verkoper, zal in geen geval aansprakelijk zijn voor enige directe of indirecte schade of enige
andere schade opgetreden als gevolg van elk type manipulatie. Dit zowel opzettelijk als
onopzettelijk zoals maskering, schilderen of spuiten op de lenzen, spiegels of elk ander deel van
de detector.
De koper begrijpt dat een juist geïnstalleerd en onderhouden alarmsysteem enkel het risico op
inbraak, overval of brand zonder waarschuwing kan verminderen. Het is echter geen verzekering
of garantie dat het zich niet zal voordoen of dat er als resultaat daarvan geen persoonlijk letsel of
schade aan eigendom zal ontstaan.
Daarom zal de Verkoper niet aansprakelijk kunnen worden gesteld voor enig persoonlijk letsel,
eigendomsverlies of schade op basis van een claim waarvan het product geen waarschuwing
geeft. Echter, indien de Verkoper aansprakelijk wordt gesteld, direct of indirect, voor enig verlies of
schade die zich onder deze beperkte garantie of anders voordoet, ongeacht de oorzaak of
oorsprong, zal de maximum aansprakelijkheid van de Verkoper de verkoopprijs van het product
niet overschrijden, dat als enige en exclusieve verantwoordelijkheid verhaald kan worden op de
Verkoper.
Geen werknemer of vertegenwoordiger van de Verkoper heeft de bevoegdheid om deze garantie
op welke manier dan ook te wijzigen of om een andere garantie toe te kennen.
WAARSCHUWING: Dit product moet minstens één keer per week worden getest.
Max.
1cm
Fig. 1
T
B A
Fig. 3
A
achterplaat
Achterkant van
de zender
B
Fig. 2
T
C
Fig. 4 Fig. 5
A B
Fig.6
Afstandsplaatjes Magneet Afstandsplaatjes zender
p/n: RAX73MS0000A (Wit)
p/n: RAX73MSB000A (Bruin)
p/n: RAX73XS0000A (Wit)
p/n: RAX73XSB000A (Bruin)
5 X 4mm
5 X 2mm
5 X 4mm
5 X 2mm
[optioneel] [optioneel]
(10 stuks per set ) ( 10 stuks per set )
Opmerking : wacht tenminste 1 minuut voor u het
deksel terug sluit.
TECHNISCHE KENMERKEN
ELEKTRISCH
Batterij Type:
CR123 3V Lithium Batterij
Stroom Verbruik: 22ȝA in rust
SW1
LED BATTERI
ANTENNE
+ -
C RISCO IN2
IN1
T.B
Lage batterij niveau: 2.6 V
