Quick Guide for DS1000E, DS1000D Series
4
(1) Setzen sie den Abschwächer am Tastkopf auf 10X und schließen
ihn an Kanal 1 des Oszilloskops an. Legen sie die Tastkopfspitze
und den Masseanschluss an den PROBE COMP Anschluss an.
Drücken sie CH1, und setzen den Abschwächer im Menu auf
10X. dann betätigen sie AUTO.
(2) Die Kurvenform wird jetzt im Display dargestellt。

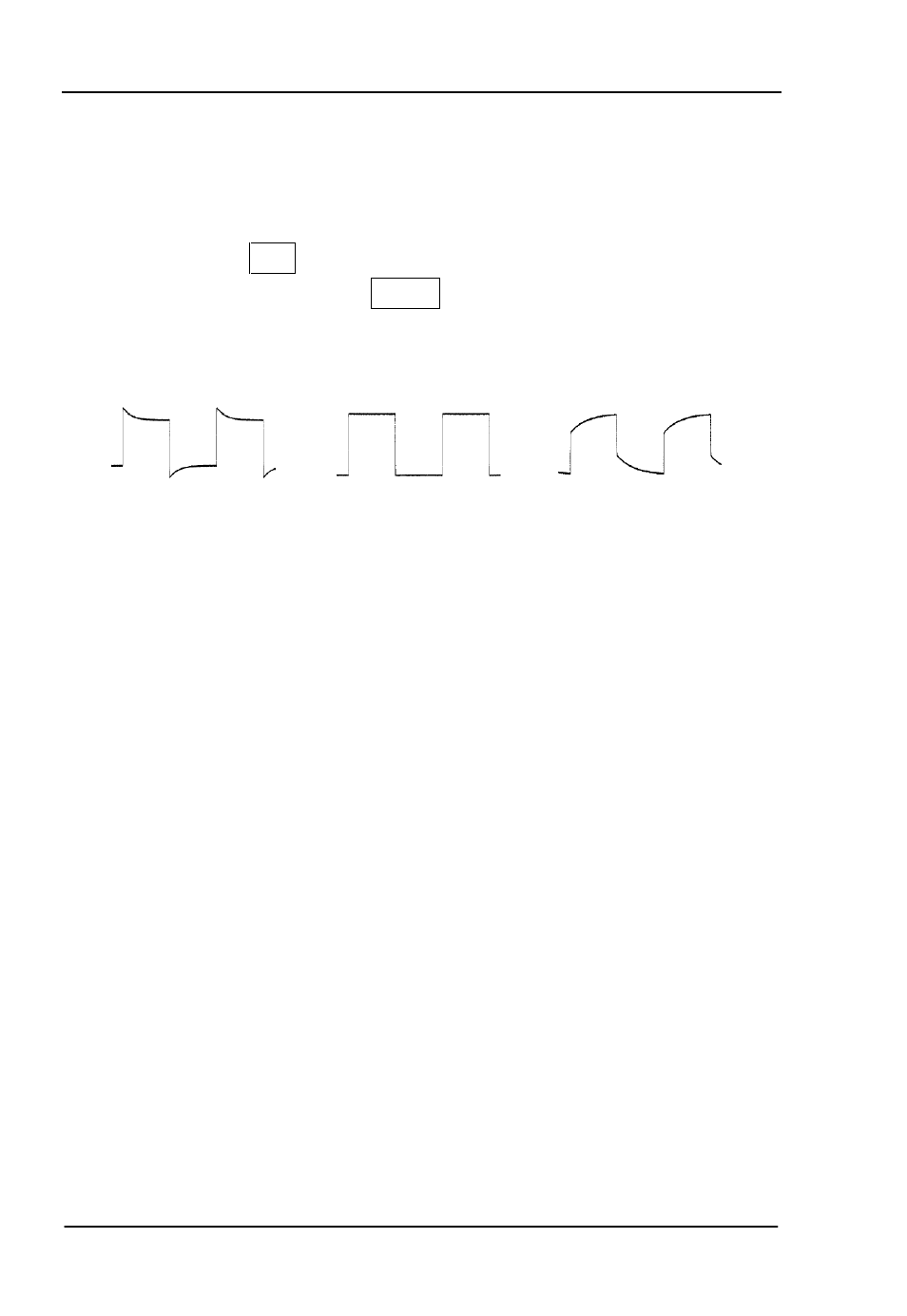

Ü ber kompensiert
Korrekt abgeglichen unter kompensiert
(3) Wenn nötig, können Sie mit einem nichtmetallischen
Abgleichstab die Kapazität am Tastkopf einstellen, um ein
„glattes“ Rechteck (korrekte Kompensation) am Display des
Oszilloskops zu sehen.
(4) Wenn nötig, bitte wiederholen.
2． Anschluss des BNC
Wie im Bild unten dargestellt, das BNC Kabel an den BNC Stecker an
der Frontseite an- „ein“-stecken und bis zum Einrasten im
Uhrzeigersinn drehen.
