Anhang
+

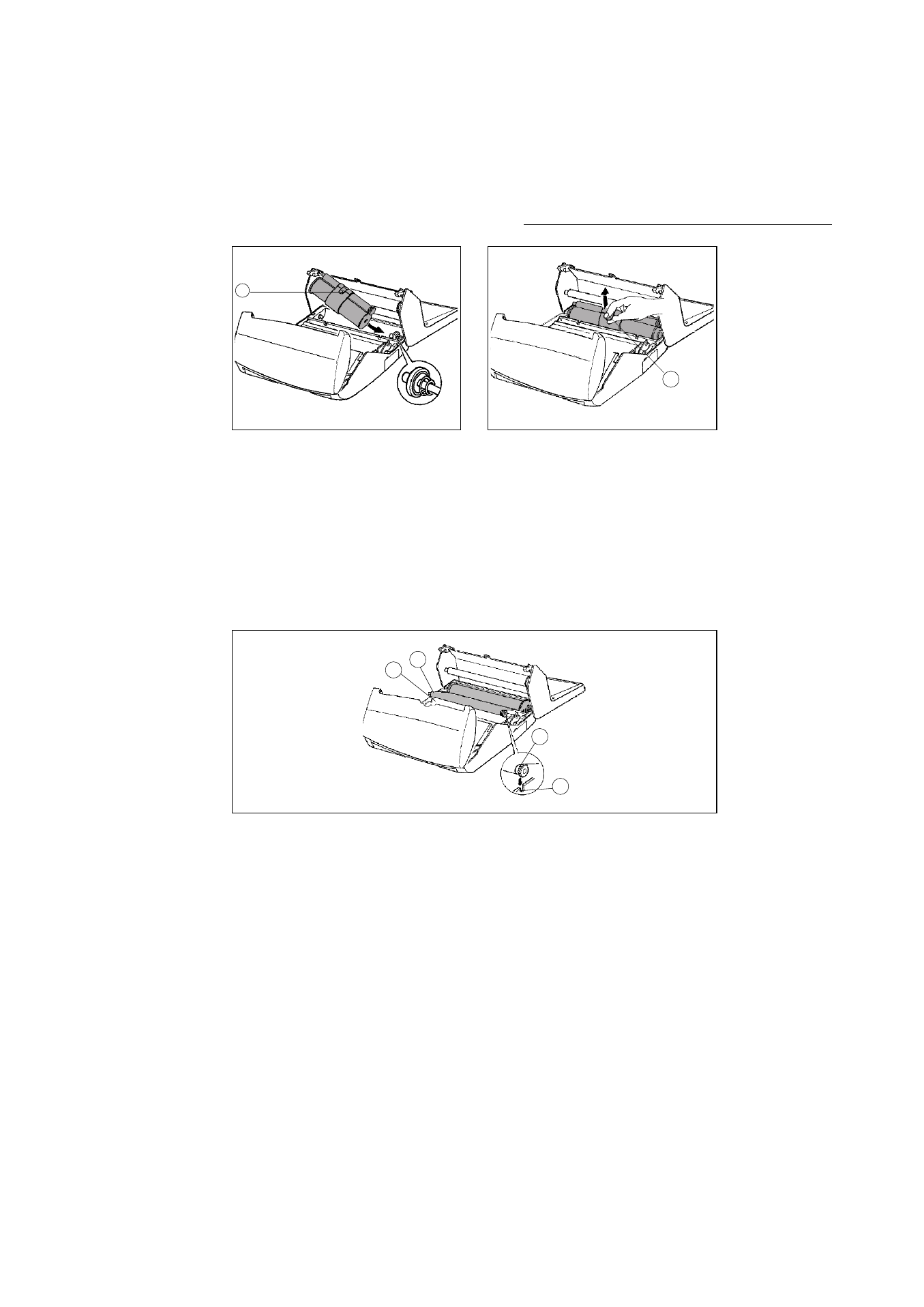

Nehmen Sie die verbrauchte Druckfolie aus
dem Farbbandfach heraus.
+
Halten Sie die neue Druckfolie (beide Rol-
len) über das, im hinteren Bereich befindli-
che, Farbbandfach.
+
Setzen Sie die Druckfolie in das Farbband-
fach ein ohne den Klebestreifen (2) zu ent-
fernen :
• Setzen Sie das rechte Ende (weiß) der
dicken Rolle in die gefederte Achse.
• Setzen Sie das linke Ende (grün) der
dicken Rolle in die linke Achse.
+
Ziehen Sie den Klebestreifen (2) ab, und ent-
fernen Sie ihn sorgfältig von der Druckfolie.
+
Setzen Sie die dünne Rolle in Ihre Führungen:
+
Achten Sie darauf, dass das Transportzahnrad (3) korrekt in die Führung (4) eingesetzt wird. Setzen
Sie das Ansatzstück (5) in die Einkerbung (6).
2
2
6
5
4
3
