AUFTRAGSEDITOR
U1 Plot 81

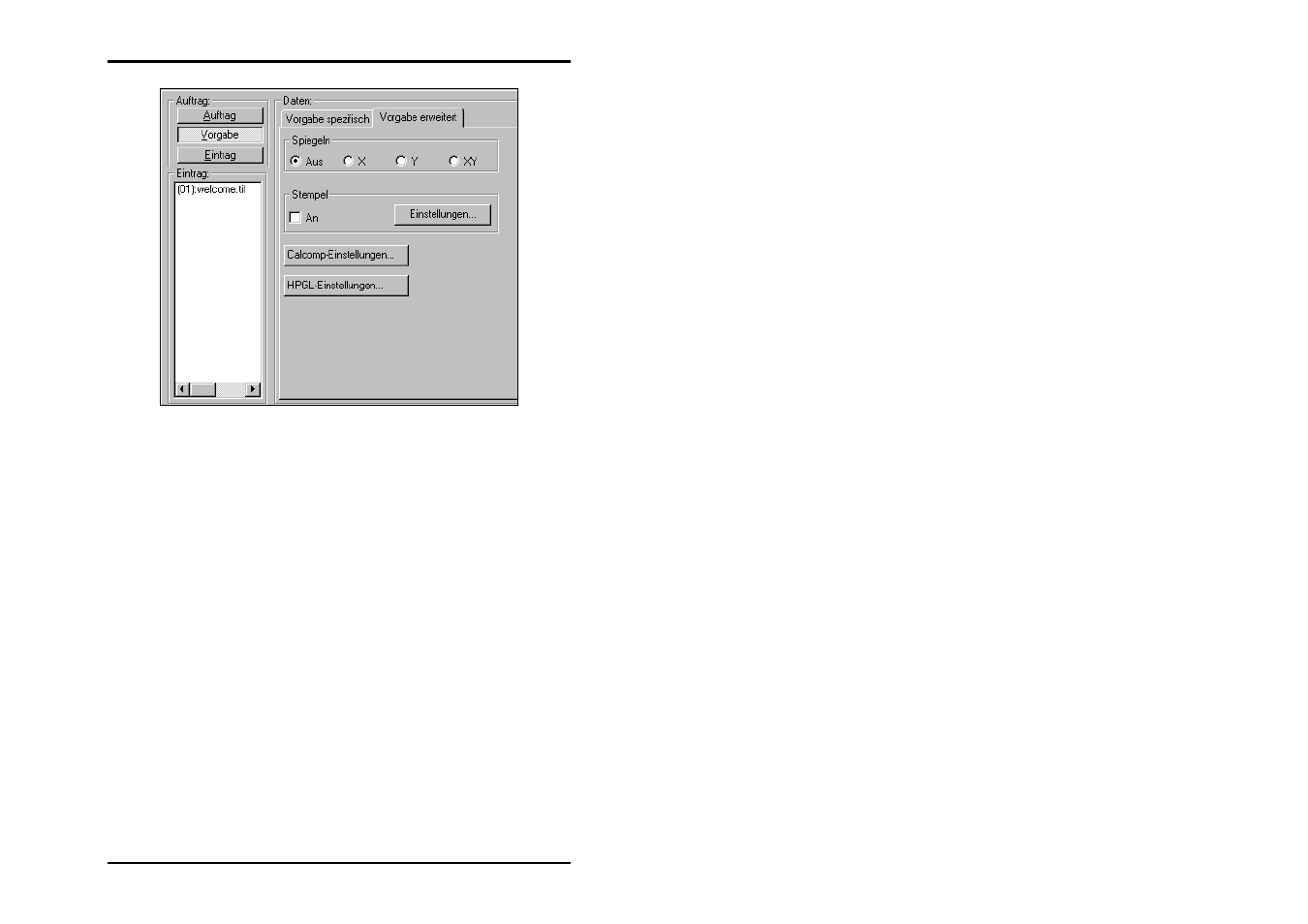

• Spiegeln:
In diesem Bereich stellen Sie ein, ob die Zeichnung beim Plotten
gespiegelt werden soll oder nicht. Dabei haben die einzelnen
Felder folgende Bedeutung:
AUS: Die Zeichnung wird beim Plotten nicht gespiegelt.
X: Die Zeichnung wird horizontal gespiegelt.
Y: Die Zeichnung wird vertikal gespiegelt.
XY: Die Zeichnung wird um beide Achsen zugleich
gespiegelt; entspricht dem Drehen um 180°.
In der Regel werden Sie diese Einstellung brauchen, wenn die
Zeichnung seitenverkehrt gescannt und abgespeichert worden
ist. Dies ist vor allem von Bedeutung, wenn ein Transparent sei-
tenverkehrt eingescannt wurde, um den Kontrast zu erhöhen.
Dateiansicht
In der Dateiansicht, die sich rechts neben dem Auftragseditor
befindet, können Sie eine Zeichnung laden, indem Sie diese im
