1. 5 Ansicht

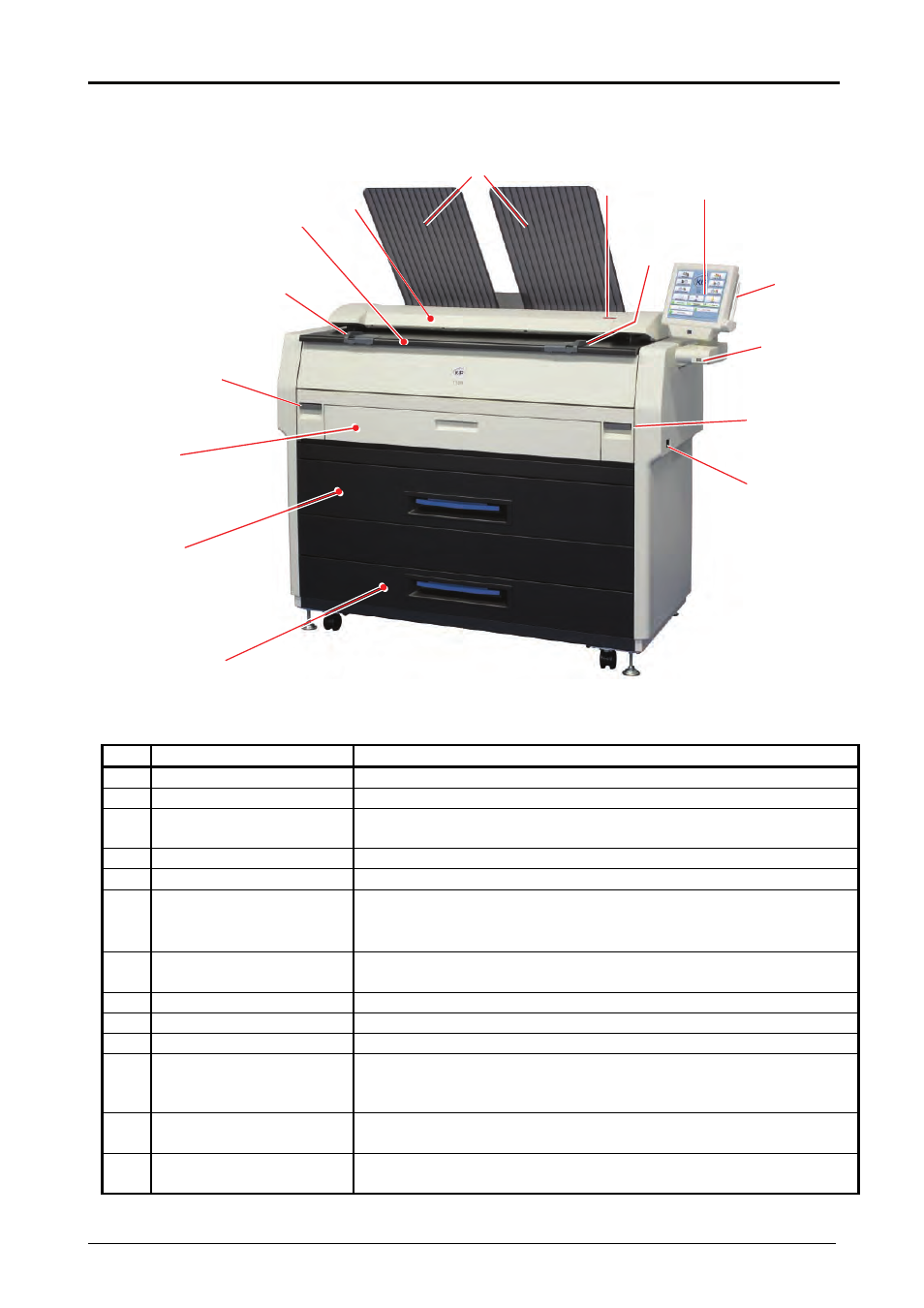

1. 5. 1 Vorderseite
Nr. Bezeichnung
Funktion
1
Netzschalter
Ein-/Ausschalten des Geräts.
2
Originalführungen
Führt die Originale gerade zur Scannereinheit.
3 Bedienfeld
Komfortable
Berührungsanzeige.
UNBEDINGT nicht zu fest auf die LCD-Anzeige drücken.
4
Notstopp-Taste
Sofortiger Stopp des Kopier- oder Scanvorgangs in Notfällen.
5
Scannereinheit
Liest das Original für Scan- oder Kopiervorgänge.
6 Tonerabdeckung
(Originalanlage)
Öffnen Sie die Tonerabdeckung zum Nachfüllen des Toners.
Anlage für die Originale zum Einzug für den Scan- und
Kopiervorgänge.
7 Entriegelungshebel
für
Druckeinheit
Betätigen Sie die Hebel zum Öffnen der Druckeinheit.
8
Einzelblatteinzug
Einzug von Einzelblättern über die Universalzufuhr.
9
Rollenzufuhr
Einlegen des Rollenpapiers.
10
Auslaufblech für Drucke
Ablage für ausgeworfene Drucke.
11
Bedienstift
Stift zur Bedienung der Berührungsanzeige.
UNBEDINGT keine anderen Stifte zum Tippen auf der Anzeige
verwenden.
12
USB-Buchse
Aufnahme für einen USB-Speicher.
5 Volt Gleichspannung maximal
13 Einzelblattkassette
(optional)
Stapelblattzufuhr für maximal 50 Blätter im Inneren
1
4
5
2
9
10
3
2
6
11
12
7
7
8
13 (optional)
