103
52 SEITEN/MINUTE-KOPIERER
1 Originalauflage
(Zum Kopieren von Büchern und anderen Originalen, die nicht in
den Dokumentenzuführer eingelegt werden können.)
2 Originalformatmarkierungen
(Wenn das Original auf die Originalauflage aufgelegt wird, muß es
mit diesen Markierungen ausgerichtet werden.)
3 Bedienfeld
(Hier wird der Kopierer bedient.)
4 Manuelles Eingabefach
(Legen Sie zum Kopieren auf kleinformatiges oder farbiges Papier
das Papier hier ein.)
5 Einzugführungen
(Stellen Sie diese gemäß dem Papierformat ein, wenn Sie Papier
in das manuelle Eingabefach legen.)
6 Stützführung
(Ziehen Sie diese Führung zum Kopieren auf A4 (vertikal) oder
größerem Papier heraus.)
7 Vorderverkleidung
(Öffnen Sie diese Verkleidung zum Auswechseln der Tonerpatrone
und zum Beheben von Papierstaus.)
8 Rechte Verkleidung
(Öffnen Sie diese Verkleidung, wenn ein Papierstau im
Papierzuführungsabschnitt vorkommt.)
9 Papierlade 1
(Nimmt bis zu 550 Blatt Normalpapier auf.)
0 Einstellhebel für Länge
! Einstellhebel für Breite
@ Papierlade 2
(Nimmt bis zu 550 Blatt Normalpapier auf.)
# Papierdeck
(Nimmt bis zu 3000 Blatt Normalpapier auf.)
$ Rechte Papierdeck-Verkleidung
(Öffnen Sie hier, wenn ein Papierstau vorkommt.)
% Dokumentenzuführer-Originalwendeabdeckung
(Öffnen Sie hier, wenn ein Papierstau im
Dokumentenzuführungsabschnitt vorkommt.)
^ Originalzustand-Anzeige
(Der Originalzustand wird angezeigt.
Grünes Leuchten: Das Original wurde aufgelegt. Das Kopieren
beginnt durch Drücken der Starttaste.
Grünes Blinken: Das Original wurde nicht richtig aufgelegt. Legen
Sie das Original erneut auf.
Rotes Blinken: Ein Originalstau ist vorgekommen. Entfernen Sie
die gestauten Originale gemäß den Anweisungen auf Seite 97.)
& Original-Einzugführung
(Stellen Sie diese Führung entsprechend dem Originalformat ein,
wenn es in den Dokumentenzuführer gelegt wird.)
* Originaltisch
(Legen Sie das Original für den Dokumentenzuführer auf diesen
Tisch.)
( Öffnen/Schließen-Hebel für Dokumentenzuführer
(Halten Sie diesen Hebel zum Öffnen und Schließen des
Dokumentenzuführers.)
) Originalausgabeabdeckung
(Die kopierten Originale werden hier abgelegt.)
⁄ Papierausgabeführung
(Öffnen Sie diese Führung, wenn ein Original im Format B4 oder
größer in den Dokumentenzuführer eingelegt wird.)
Dieses Kapitel behandelt speziell den 52 Seiten/Minute-Kopierer.
Wenn Sie den 52 Seiten/Minute-Kopierer erworben haben, lesen
Sie dieses Kapitel sowie die anderen Kapitel in der
Bedienungsanleitung.
● Bezeichnungen der Teile des Kopierers ........................103
● Verwaltungscode ...........................................................105
● Automatische Ausschaltzeit ...........................................105
● Öffnen/Schließen der Vorderverkleidung .......................105
● Behebung eines Papierstaus in der Duplexeinheit ........105
● Technische Daten ..........................................................107

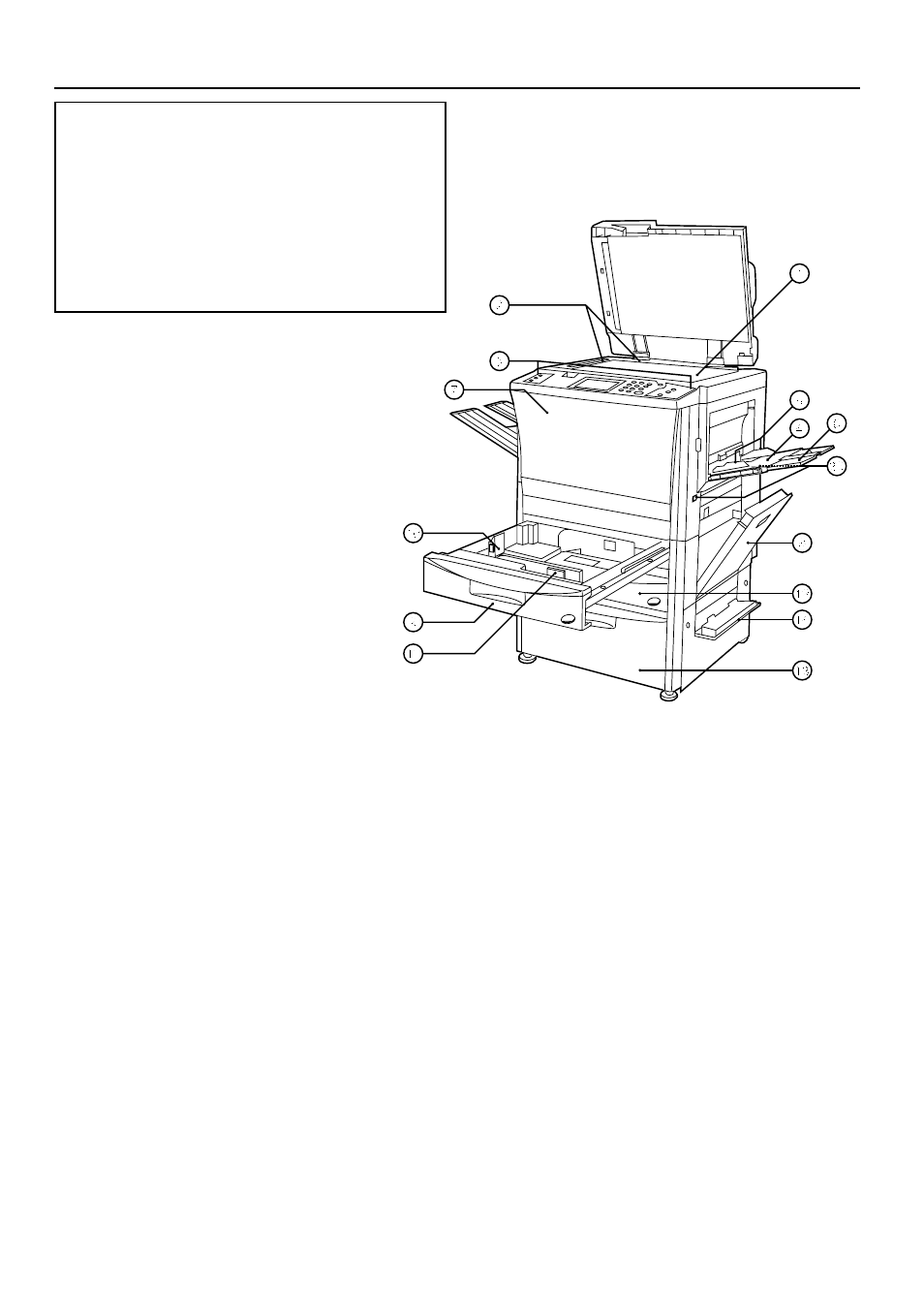

● Bezeichnungen der Teile des Kopierers
Die Abbildung und die Anweisungen auf Seite 7 und 8 weichen für
den 52 Seiten/Minute-Kopierer wie folgt ab.
