QUICKGuide
DC 2162/2182
QUICKGuide
DC 2162/2182

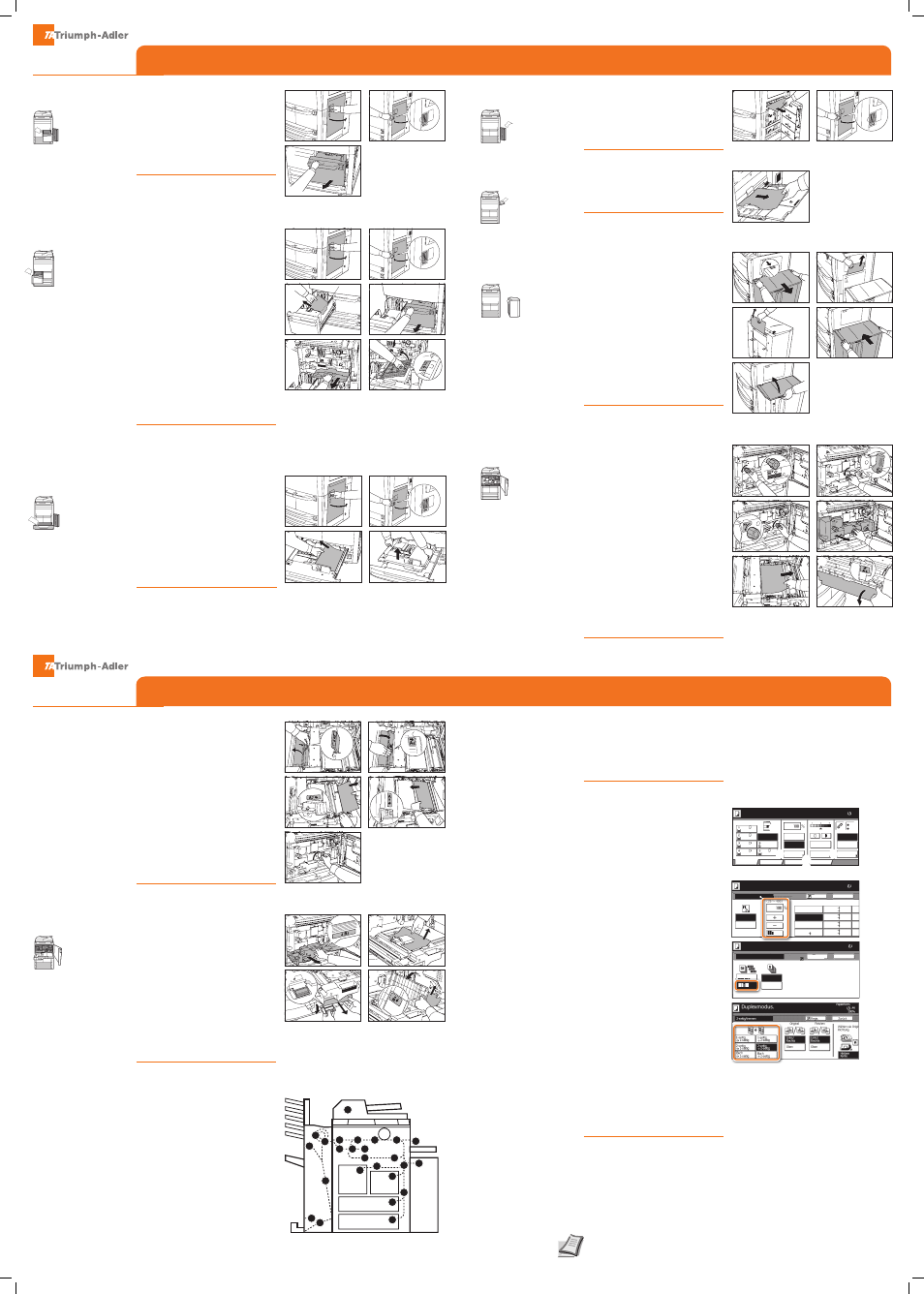

Papierstaus beseitigen
Papierstaus beseitigen
Papierstaus beseitigen
Kopieren
➊ Rechte Abdeckung öffnen und
gestautes Papier entfernen.
➋
Auf angezeigte Position drücken,
um die rechte Abdeckung zu
schließen.
➌
Die Papierkassette 2 öffnen und
das gestaute Papier herausziehen.
➍
Kassette 1 öffnen, während
Kassette 2 geöffnet ist.
➎
Vordere Abdeckung öffnen,
Hebel C1 ziehen und Papierzufuhr
herausnehmen.
➏
Abdeckung C2 öffnen. Gestautes
Papier entfernen.
➐
Abdeckung C2 schließen
und Papierzufuhr wieder in
Originalposition einsetzen.
➑
Kassette 1 und 2 zurückschieben
und vordere Abdeckung schließen.
➊ Rechte Abdeckung öffnen und
gestautes Papier entfernen.
➋
Auf angezeigte Position drücken,
um die rechte Abdeckung zu
schließen.
➌
Die Papierkassette öffnen und
das gestaute Papier herausziehen.
Wenn sich noch gestautes Papier im
Kopierer befi ndet, Kassette öffnen
und gestautes Papier entfernen.
➍
Die Kassette wieder einschieben.
➊ Rechte Abdeckung öffnen und
gestautes Papier aus allen Bereichen
entfernen.
➋
Auf angezeigte Position drücken,
um die rechte Abdeckung zu
schließen.
➊ Sämtliches Papier aus der
Mehrzweck-Ablage nehmen.
➋
Papier erneut in die Mehrzweck-
Ablage legen.
➊ Obere Taste auf Seitenzufuhr
drücken und die Seitenzufuhr vom
Kopierer lösen.
➋
Gestautes Papier aus der gemein-
samen Öffnung der Seitenzufuhr
entfernen.
➌
Gestautes Papier in der Seitenzu-
fuhr entfernen.
➍
Seitenzufuhr am Kopierer
befestigen.
➎
Obere Abdeckung der Seitenzu-
fuhr öffnen und gestautes Papier
entfernen.
➏
Die obere Abdeckung der Seiten-
zufuhr schließen.
➊ Die vordere Abdeckung öffnen.
➋ Knopf A1 gegen den Uhrzeigersinn
mindestens 20 Mal drehen. Ge-
stautes Papier wird im Ausgabefach
ausgeworfen. Anschließend Papier
entfernen.
➌
Hebel A2 nach links unten
drücken.
➍
Knopf A3 gegen den Uhrzeigersinn
mindestens 8 Mal drehen. Gestautes
Papier wird auf dem Papiertransport-
modul ausgegeben.
➎
Hebel A2 ziehen und Papiertrans-
portmodul langsam herausziehen.
➏
Papier von oben aus dem Papier-
transportmodul nehmen.
➐
Abdeckung A4 öffnen und gestau-
tes Papier entfernen. Abdeckung A4
schließen.
Rechte Abdeckung
Universalzufuhr
Seitliches
Papiermagazin
Papiertransport
Kassette 2
Kassette 3
und 4
➊ Rechte Abdeckung öffnen und
gestautes Papier entfernen.
➋
Auf angezeigte Position drücken,
um die rechte Abdeckung zu
schließen.
➌
Die Papierkassette 1 öffnen und
das gestaute Papier herausziehen.
➍
Kassette 1 wieder einschieben.
Kassette 1
①
①
③
③
①
②
②
②
④
④
②
③
③
⑤ ⑥
④
⑤
③
① ②
①
①
②
⑤
⑦
④
⑥
Mehr Informationen in der Bedie-
nungsanleitung der beigepackten
CD-ROM.
➊ Legen Sie Ihre Dokumente
auf das Vorlagenglas oder in den
Vorlageneinzug.
➋
Geben Sie über die ZIFFERNTASTATUR
die gewünschte Anzahl der Kopien
ein.
1 Papierquelle
Wählen Sie die gewünschte Papier-
quelle. Bei eingeschalteter APS-Funk-
tion wird die zum Original passende
Papierquelle automatisch gewählt.
Spezielle Formate oder Papiere sollten
über den Universaleinzug zugeführt
werden.
2 Verkleinern/Vergrößern
Tippen Sie auf VERKLEIN./VERGRÖSS. auf
der Sensor-Anzeige. Wählen Sie das
Originalformat und das gewünschte
Format der Kopie oder geben Sie den
Zoomfaktor an. Starten Sie die Kopie
mit der START Taste.
3 Sortieren
Wählen Sie das Register FUNKTION .
Dann wählen Sie SORTIEREN/GRUPPIE-
REN . Tippen Sie auf SORTIEREN AN .
Nun werden Sätze der Kopieroriginale
erstellt. Starten Sie die Kopie mit der
START Taste.
4 Duplexkopie
Wählen Sie das Register FUNKTION .
Tippen Sie auf 2-SEITIG/TRENNEN .
Wählen Sie die gewünschte Duplex-
funktion. Starten Sie die Kopie mit
der START Taste.
5 Endverarbeitung (optional)
Tippen Sie auf HEFTEN auf der Sensor-
Anzeige. Wählen Sie die gewünschte
Heftposition aus. Geben Sie über
die ZIFFERNTASTATUR die gewünschte
Anzahl der Kopien ein. Starten Sie die
Kopie mit der START Taste.
Kopie vorbereiten
Optionale
Einstellungen
➊ Die vordere Abdeckung öffnen.
➋ Hebel B1 ziehen und Duplexeinheit
herausziehen.
➌
Papier von oben aus der Duplex-
einheit nehmen.
➍
Untere Abdeckung der Duplexein-
heit (B2) öffnen und gestautes Papier
entfernen. Abdeckung B2 schließen.
➎
Abdeckung B3 öffnen und
gestautes Papier entfernen.
Abdeckung B3 schließen.
➏
Duplexeinheit wieder befestigen
und fest zurück drücken.
➐
Die vordere Abdeckung schließen.
A Kassette 1
B Kassette 2
C Kassette 3 oder 4
D Universalzufuhr
E Rechte Abdeckung
F Seitliches Papiermagazin
G Papiertransport
H Duplexeinheit
I Dokumentenprozessor
J Optionaler Dokumenten-Finisher
Duplexeinheit
Papierstauanzeige
➑ Abdeckung A5 öffnen und
gestautes Papier entfernen.
➒
A6 drücken und Abdeckung A5
schließen.
❿
Abdeckung A7 öffnen und
gestautes Papier entfernen.
Abdeckung A7 schließen.
⓫
Abdeckung A8 öffnen und
gestautes Papier entfernen.
Abdeckung A8 schließen.
⓬
Papiertransportmodul wieder
in seiner ursprünglichen Position
befestigen.
⓭
Hebel A2 in Ausgangsposition
versetzen und vordere Abdeckung
schließen.
G
G G H
H H
G G G J
J
B
D
F
I
B
J
J
A
C
C
J
E
E
J
B 2
⑧ ⑨
⑪ ⑩
⑬
④ ⑤
② ③
Schließen Sortieren/Gruppieren
Kopierbereit.
Sort: AUS
Zurück
Satz Papierform. A4
1 Satz
Aus
Sort: AN
Sortieren Gruppieren
100%
Regis.
Typ von Kopienausg. kann gewählt werden,
entweder Sortieren/Gruppieren wählen.
100%
400%
200%
A5 B5 122% A4 B4
B5 A4 115 % B4 A3
A4 B5
B4 B5 70% A3 A4
50%
25%
B5 B4 141% A4 A3 B5 A5 81% B4 A4
A5 A3
Kopierbereit.
Zurück Schließen Verkleinern/Vergröß.
Standard
XY Zoom
Satz
Zif.t.
A4 Papierform.
100%
Regis.
Zoom
Auto %
86% A3 B4
Kopierbereit. A4
Papierform. Satz
4-in-1
Trennlinie
Rand Links
Programm Funktion Benutzerwahl Basis
A4 Normal
A4
Recycl.
A3
Normal
A4
Normal A4 Normal
Mehrzabl Normal
APS Auto %
Verklein./
100%
Belicht.
Automat.
Heften
Heften Links oben
Keine
100%
Vergröß. Modus
Belichtung Löschung
/Lochen
①
②
③
④
⑤
