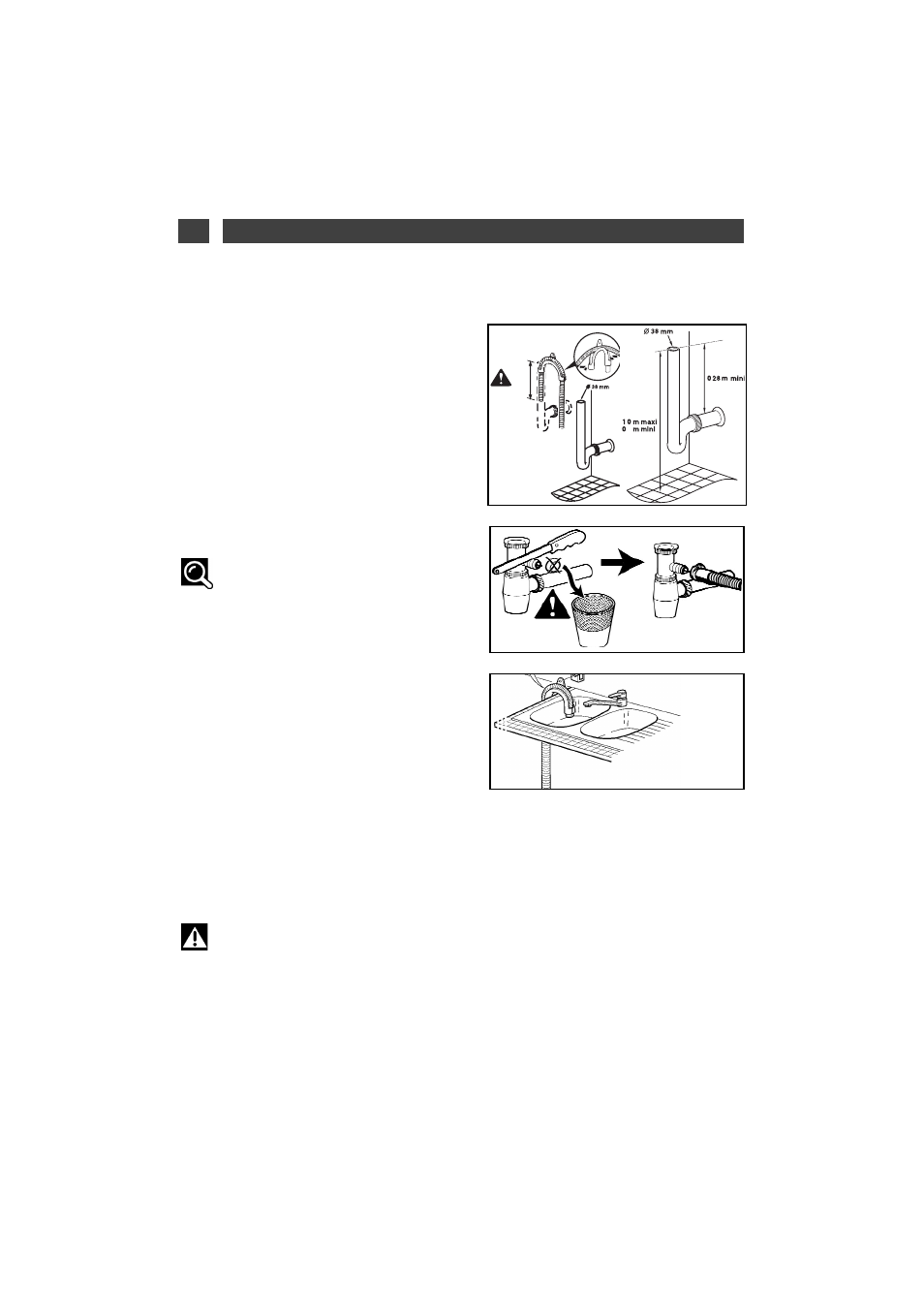

2/ INSTALLATION DER SPÜLMASCHINE DE
• ABWASSERABLEITUNG
Abb 11
Abb 12
Sie können das Ende des Abwasserschlauchs
entweder:
- an einem belüfteten Geruchsverschluss (Abb. 10)
- oder an einem Spülen-Geruchsverschluss
(Abb. 10)
- oder mit Hilfe eines speziell dafür vorgesehe-
nen Kunststoffbogens (je nach Modell mitgelie-
fert) am Spülenrand (Abb. 12) anschließen.
Beim Anschluss an einem Geruchsverschluss
muss dessen Verschluss entfernt werden.
Schieben Sie danach das Gummi-Ende bis zum
Anschlag auf. Bringen Sie gegebenenfalls eine
Klemmschelle an (Abb. 11).
Tipp:
Achten Sie darauf, den Abwasserschlauch
mit einem Band zu halten, um jegliche Über-
schwemmung zu vermeiden.
Der Abwasseranschluss muss mindestens 0,40
m und höchstens 1 m über dem Boden liegen
(Abb. 10).
Die Standardlänge des Abwasserschlauchs
beträgt 1,50 m. Falls notwendig können Sie
einen längeren Abwasserschlauch (maximal 3
m) verwenden. In diesem Fall prüfen Sie bitte, ob
das Gerät sich richtig entleert. Der Schlauch
muss am Boden liegen und darf erst in der Nähe
des Abwassersystems senkrecht hochgeführt
werden.
Bei Stapelmontage darf das Ablaufsystem nicht
über die Oberkante der Spülmaschine hinausra-
gen und muss mindestens 20 cm von der
Unterseite der Maschine liegen.
Wichtig :
Ziehen Sie den Schlauch vorsichtig, wenn
Sie ihn anbringen, damit er nicht geknickt wird.
(Abb. 09) Vermeiden Sie jegliches Knicken
oder Quetschen des Schlauchs, das den
Wasserdurchfluss unterbrechen oder hemmen
könnte.
15 cm
maxi
,
, 4
,
Abb 10
