2 / INSTALLATION DER SPÜLMASCHINE DE

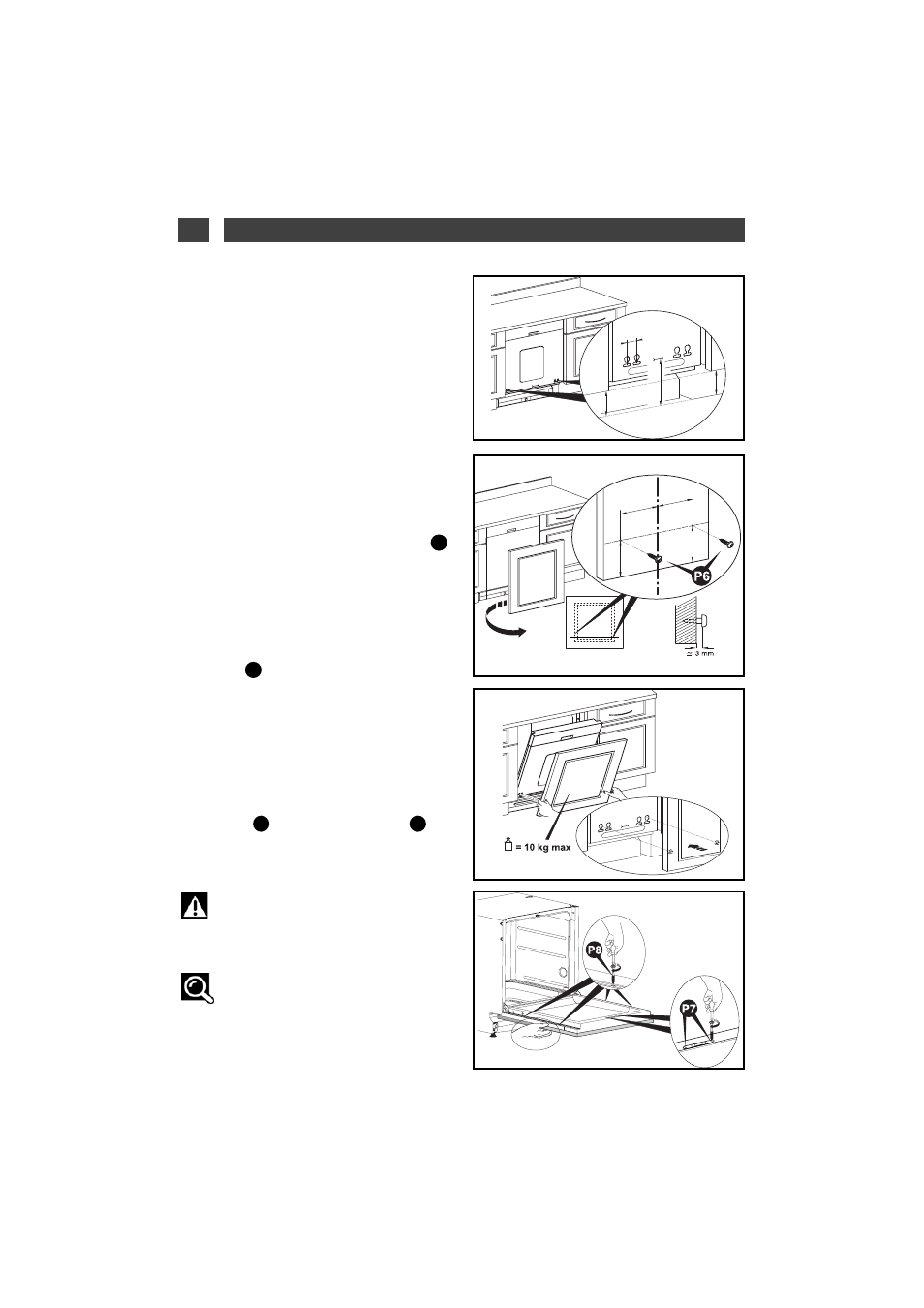

• MONTAGE DER TÜRWAND
(Verkleidung aus einem Stück)
- Messen Sie den Abstand zwischen Boden
und Unterseite der Türwand des anliegenden
Möbelelements (Maß B, Abb. 5.1)
- Messen Sie den Abstand zwischen Boden und
Markierung unten auf der Türwand (Maß A).
- Berechnen Sie das Maß D = A – B; zeichnen
Sie eine Linie mit dem Maß D hinten auf der
Wand, im unteren Teil (Abb. 5.2)
- Vermessen Sie für die beiden Schrauben
einen Abstand von 262 mm von der Achse der
Holzwand. Setzen Sie die 2 Schrauben
ein (Abb. 5.2)
- Positionieren Sie die Türwand: Führen Sie
die 2 Schrauben in die Löcher in der
Spülmaschinentür ein (Abb.(Fig. 6.1)
- Bei Schraubproblemen verschieben Sie die
Schraube um 22 mm.
- Drücken Sie die Holzwand gegen die Tür
(Fig. 6.2).
- Öffnen Sie die Tür der Spülmaschine und
halten dabei die Wand gegen die Tür
gedrückt. Zentrieren Sie die Holzwand bei
Bedarf seitlich zur Leiste. Setzen Sie die 2
Schrauben
und die 4 Schrauben ein
(Abb. 6.2).
Achtung :
Wenn die Holzwand sehr hart ist,
machen Sie vor dem Schrauben ein Vorloch.
Tipp:
Umfasst das Gerät eine
Schalldämmfolie, kleben Sie sie fest, bevor
Sie die Türwand montieren.
P8 P7
P6
P6
D
D
262
262
✍
Abb. 6.1
Fig. 6.2
Abb. 5.2
D=A-B
B
A
(22)
B
Abb. 5.1
