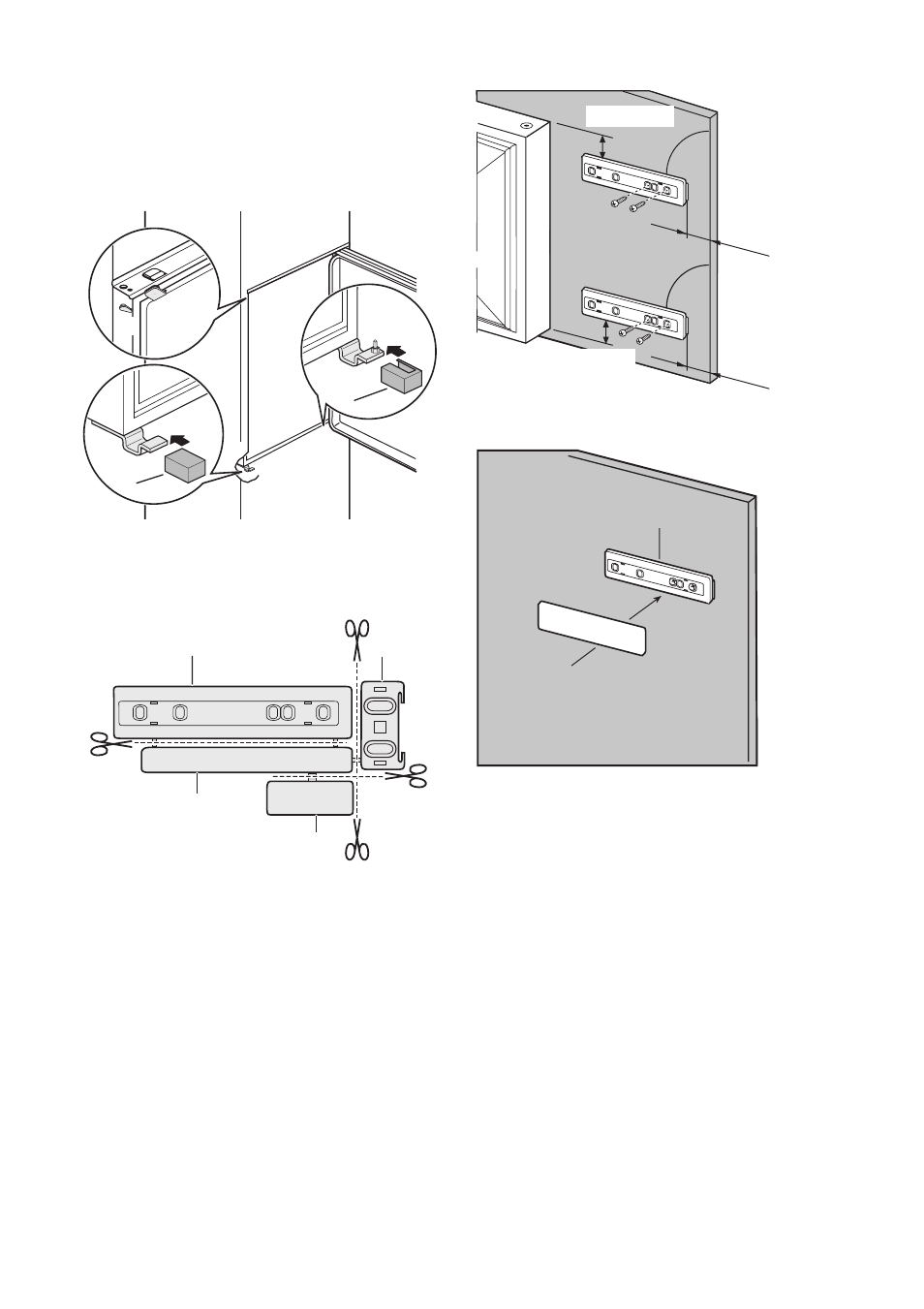

6. Bevestig de afdekkingen (C, D) aan de
uitsteeksels en de gaten van de schar-
nieren.
Bevestig de scharnierafdekkingen (E) op
het scharnier.
E
E
D
C
7. Maak de onderdelen (Ha), (Hb), (Hc) en
(Hd) los.
Ha Hb
Hc
Hd
8. Monteer onderdeel (Ha) aan de binnen-
kant van het keukenmeubel.
ca. 50 mm
ca. 50 mm
21 mm
90°
90°
21 mm
9. Duw onderdeel (Hc) op onderdeel (Ha).
Ha
Hc
10. Zet de deur van het apparaat en de deur
van het keukenmeubel open in een hoek
van 90°.
Plaats het kleine vierkantje (Hb) in de ge-
leider (Ha).
Zet de deur van het apparaat en de deur
van het keukenmeubel tegen elkaar en
markeer de gaten.
