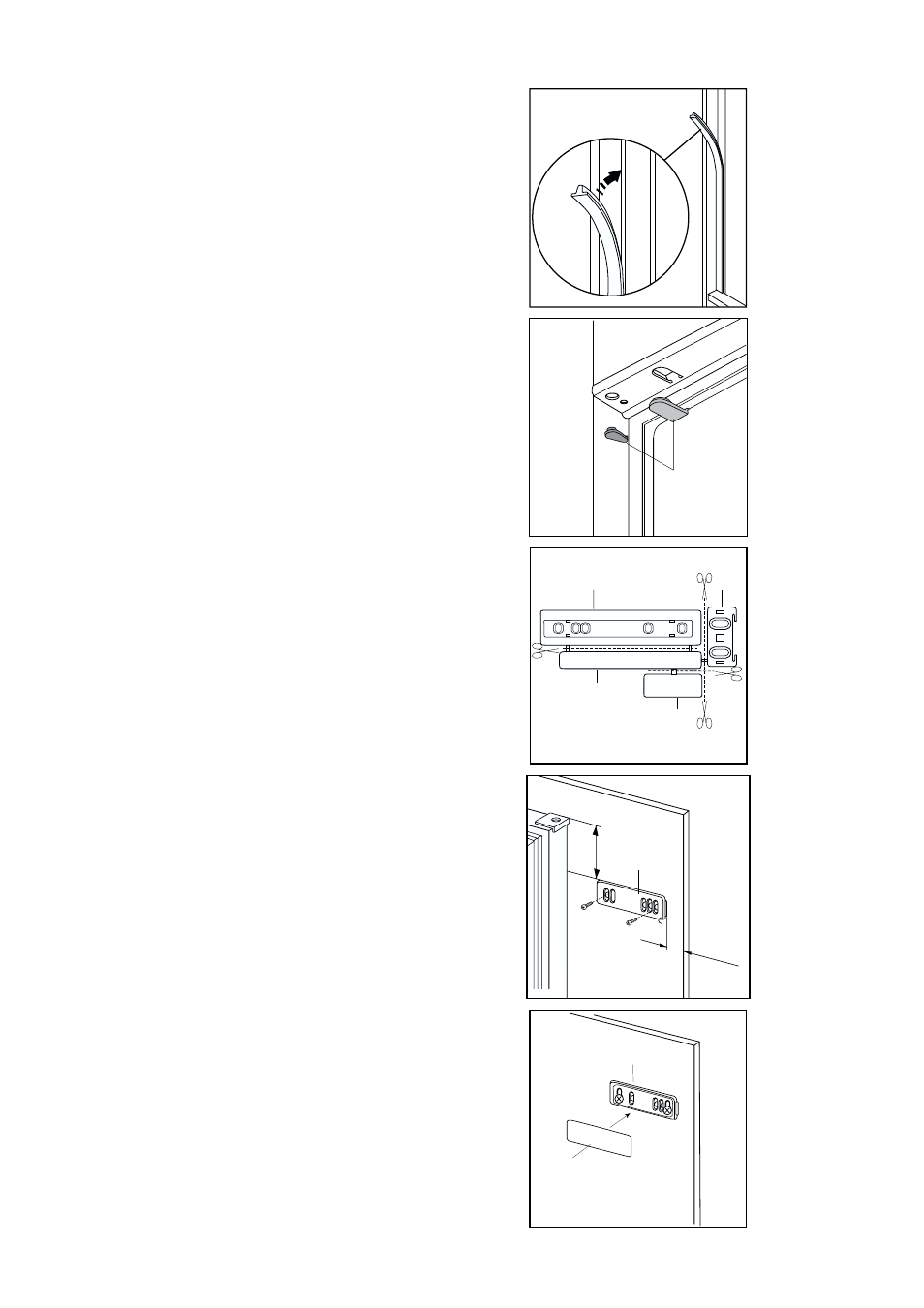

Afdekking (C) op geleider (A) vastklikken.
Breng de afdichtstopsels (B) in de gaten in de
deklijsten aan.
Breng, onder lichte druk, de voegafdichting tussen
apparaat en meubel aan.
D726
B
D724
Geleider (A) tegen de binnenkant van de kastdeur
aan de boven- en onderkant houden volgens de
tekening en de plaats van de buitenste gaten
aangeven. Nadat u de gaten geboord heeft de
geleider met de bijgeleverde schroeven vastzetten.
20 mm
A
50mm
PR166
PR266
A B
C
D
Onderdelen A, B, C, D scheiden zoals u in de
tekening ziet.
