Einleitung 9

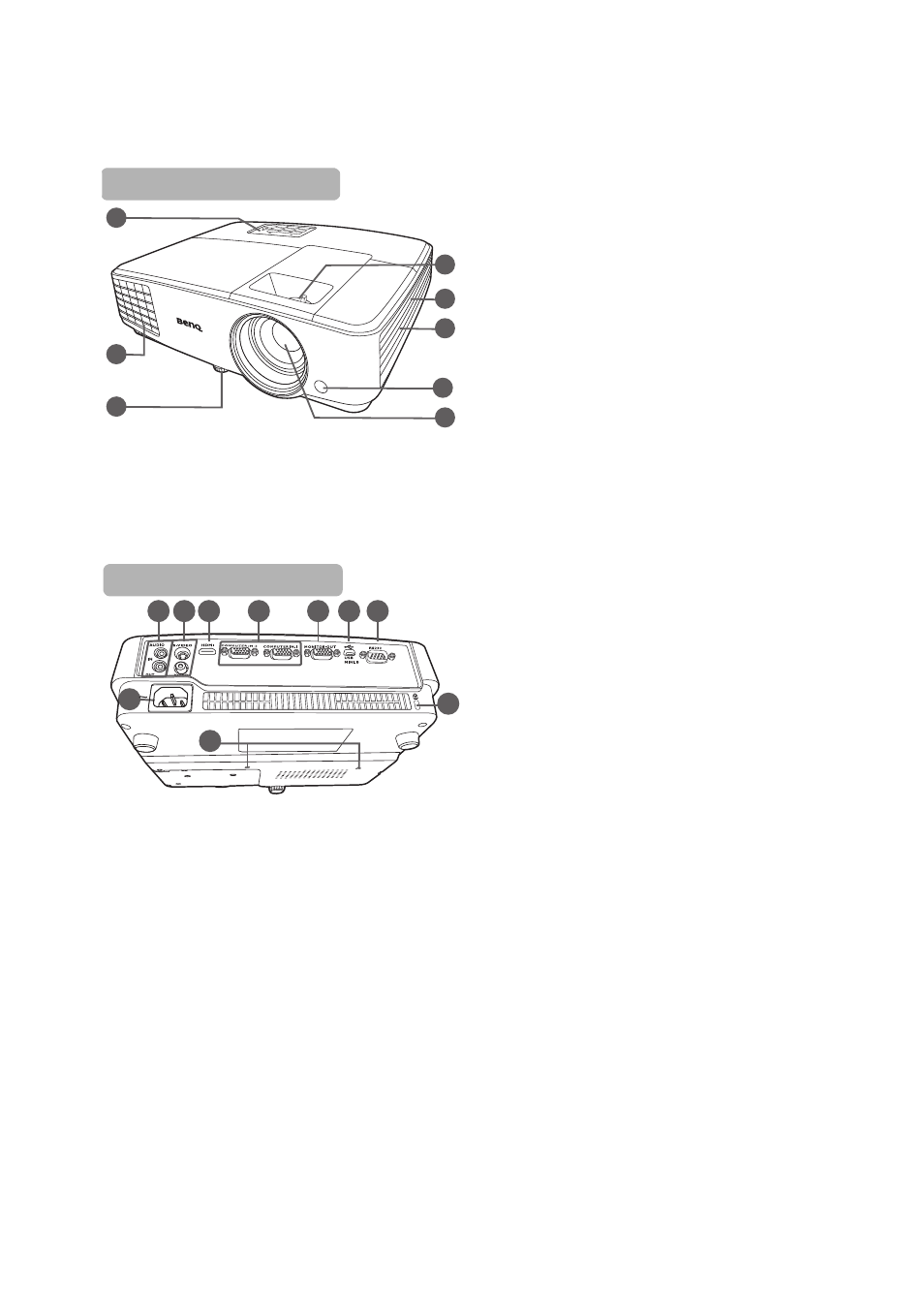

Außenansicht des Projektors
1. Externes Bedienfeld
(Siehe
"Bedienelemente und Funktionen"
auf Seite 10 für Einzelheiten.)
2. Lüftungsöffnung (Auslass für heiße Luft)
3. Einstellfuß
4. Fokus- und Zoomring
5. Luftschlitze (Einlass für kühle Luft)
6. Lautsprechergitter
7. Vorderer IR-Fernbedienungssensor
8. Projektionslinse
9. Stromanschluss
10. Audioeingangsbuchse
Audio Ausgangsbuchse
11. S-Video-Eingangsbuchse
Videoeingangsbuchse
12. HDMI-Eingangsanschluss
13. RGB (PC)/Component Video (YPbPr/
YCbCr) Signal Eingangsbuchsen
14. Signalausgangsbuchse für RGB
15. USB-Anschluss
16. RS232 Steuerungsanschluss
17. Deckenmontagelöcher
18. Aussparung für Kensington-Schloss
(Diebstahlschutz)
4
5
6
7
8
1
2
3
Vorder-/Oberseite
9
10 11
18
12 13 14 15
17
16
Rück-/Unterseite
