CVP-709/CVP-705 – Bedienungsanleitung 110
Z
u
sa
m
m
en
ba
u d
es
CVP
-705
4

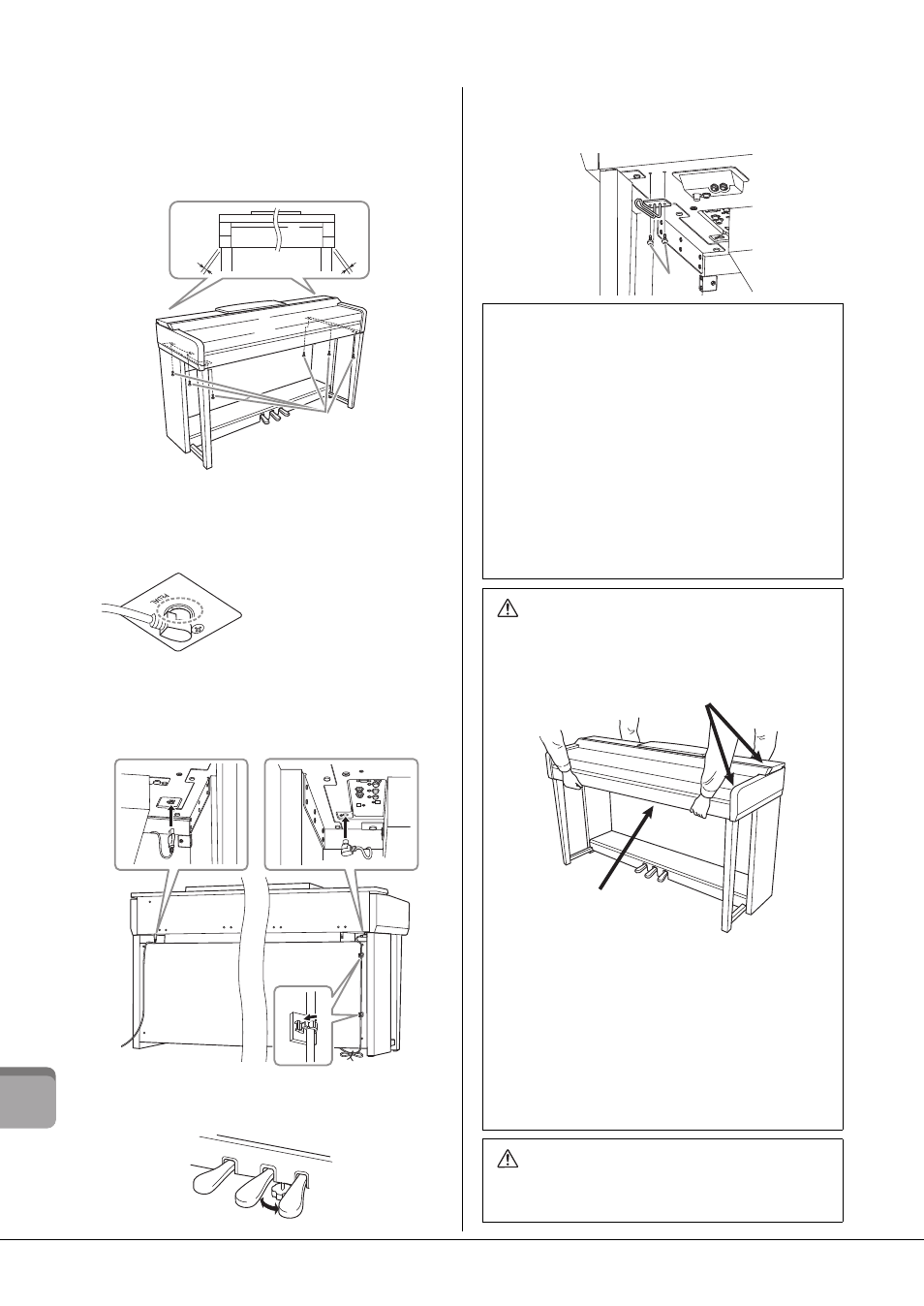

Befestigen Sie A.
Justieren Sie die Position von A, so dass das linke und das
rechte Ende von A an D und E gleich weit überstehen, wie
in der Abbildung gezeigt.
Befestigen Sie A mit sechs Schrauben J.
5
Schließen Sie das Pedalkabel und das
Netzkabel an.
Stecken Sie den Stecker des Pedalkabels in die zugehörige
Buchse am Instrument.
Stecken Sie das Pedalkabel so weit
hinein, bis der metallene Teil des
Steckers nicht mehr zu sehen ist.
Andernfalls funktioniert das
Kabel eventuell nicht korrekt.
Montieren Sie die Kabelhalter wie abgebildet an der
Rückwand, und klippen Sie dann das Kabel in die Halter ein.
Fassen Sie Schlaufen im Pedalkabel mithilfe eines
Kabelbinders zusammen.
Schließen Sie das Netzkabel an der Buchse [AC IN] an.
6
Drehen Sie am Feststellfuß, bis er festen
Kontakt zum Boden hat.
7
Befestigen Sie den Kopfhörerbügel.
Befestigen Sie den Kopfhörerbügel wie in der Abbildung
gezeigt mit zwei Schrauben K.
A
A
J
D
E
Überprüfen Sie nach der Montage folgende Punkte.
• Sind Bauteile übrig geblieben?
→ Gehen Sie die Montageanleitung nochmals durch, und
korrigieren Sie eventuelle Fehler.
• Steht das Instrument in genügendem Abstand von
Türen und anderen beweglichen Objekten?
→ Stellen Sie das Instrument an einem geeigneten Ort auf.
• Klappert das Instrument, wenn Sie daran rütteln?
→ Ziehen Sie sämtliche Schrauben fest.
• Klappert der Pedalkasten, oder gibt er nach, wenn
Sie auf die Pedale treten?
→ Drehen Sie am Feststellfuß, so dass er fest auf dem
Fußboden aufsitzt.
• Sind Pedalkabel und Netzkabel fest in die Buchsen
eingesteckt?
VORSICHT
Wenn Sie das Instrument bewegen, fassen Sie es immer am
Boden der Hauptbaugruppe an. Heben Sie das Instrument
nicht an der Tastaturabdeckung oder dem Oberteil an. Ein
unsachgemäßer Umgang kann zu Schäden am Instrument
oder zu Verletzungen führen.
Transport
Bei einem Umzug können Sie das Instrument zusammen mit
Ihrem sonstigen Hausrat transportieren. Sie können das
Instrument zusammengebaut transportieren, oder Sie können
es auseinandernehmen und in den Zustand versetzen, in dem
das Instrument geliefert wurde. Transportieren Sie das
Keyboard horizontal. Lehnen Sie es nicht gegen eine Wand
oder stellen es auf eine der Seitenflächen. Setzen Sie das
Instrument keiner übermäßigen Vibration oder starken Stößen
aus. Achten Sie beim Transportieren des Instruments darauf,
dass alle Schrauben fest angezogen sind und durch den
Transport des Instruments nicht gelockert werden.
VORSICHT
Falls das Instrument beim Spielen auf der Tastatur knarrt oder
anderweitig instabil ist, schauen Sie sich nochmals die
Montagebilder an und ziehen Sie sämtliche Schrauben nach.
K
Hier nicht festhalten.
Hier festhalten.
