42
D

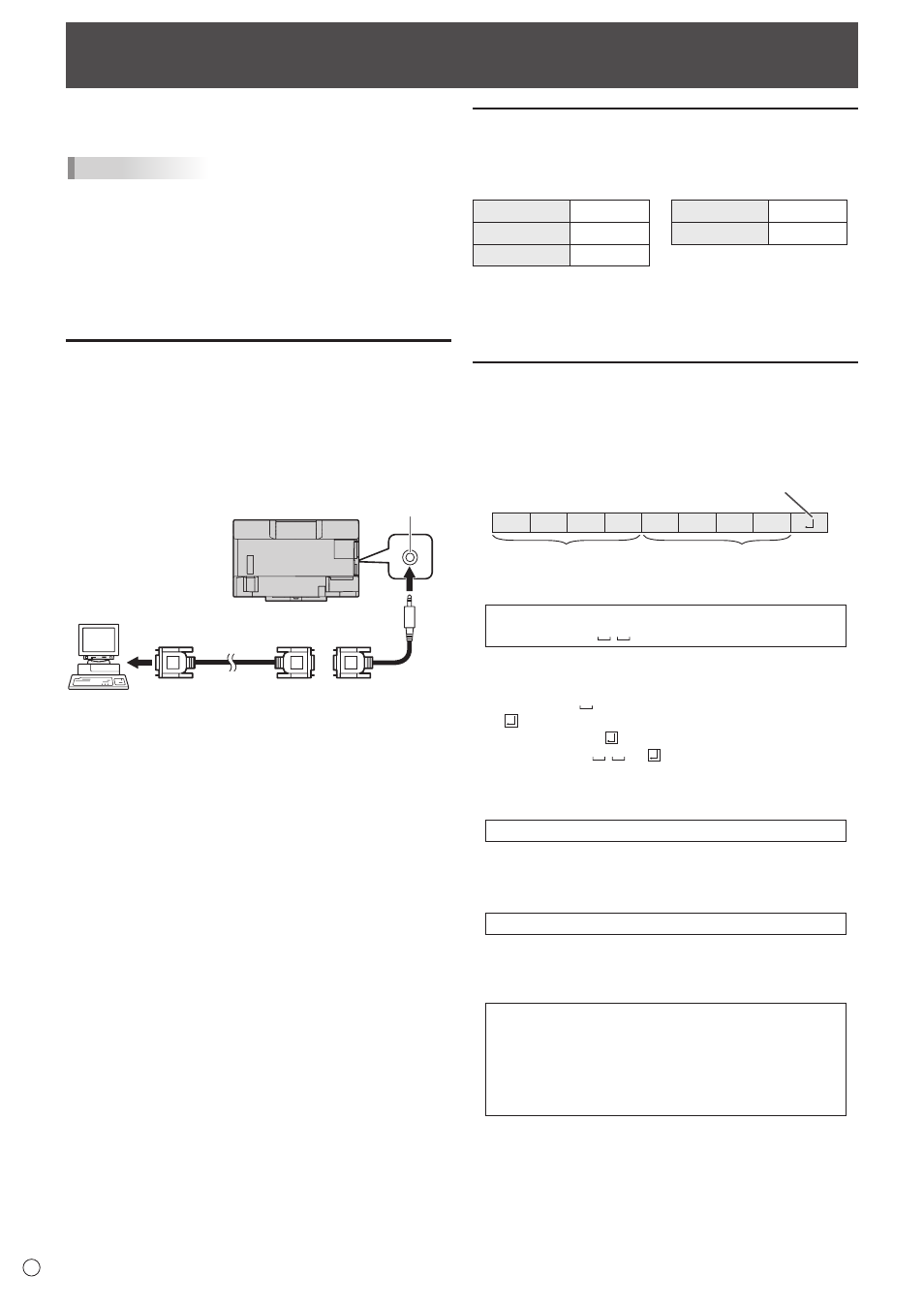

Steuerung des Monitors über einen PC (RS-232C)
Dieser Monitor kann über die RS-232C-Schnittstelle (COM-
Port) von einem PC aus gesteuert werden.
TIPPS
• Um den Monitor per RS-232C zu steuern, stellen Sie RS-
232C/LAN SELECT<RS-232C/LAN-AUSWAHL> auf RS-
232C.
• Wenn für den POWER SAVE MODE <ENERGIESPARMODUS>
die Option ON <EIN> aktiviert ist, ist eine Steuerung im
Standby-Modus nicht möglich.
• Sie können RS-232C- und LAN-Steuerung nicht gleichzeitig
verwenden.
PC-Anschluss
Verbinden Sie den RS-232C-Eingangsanschluss am Monitor
über das RS-232C-Konvertierungskabel (im Lieferumfang
enthalten). Verbinden Sie den COM-Port am Computer (RS-
232C-Stecker) über das RS-232C-Konvertierungskabel (im
Lieferumfang enthalten) und ein ungekreuztes RS-232-Kabel
(im Handel erhältlich) miteinander.
RS232C-
Konvertierungskabel
(im Lieferumfang
enthalten)
Ungekreuztes
RS-232-Kabel
(im Handel erhaltlich)
RS-232C-
Eingangsanschluss
Zu COM-Port
Computer
Kommunikationseinstellungen
Stellen Sie die RS-232C-Kommunikationseinstellungen am
PC so ein, dass sie den Kommunikationseinstellungen des
Monitors entsprechen:
Baudrate * Stopp-Bit 1 Bit
Datenlänge 8 Bit Flusskontrolle Keines
Paritätsbit Keines
* Stellen Sie dieselbe Baudrate wie unter BAUD RATE im
Menü SETUP <KONFIG.> ein. (Standardeinstellung: 38400
bps)
Kommunikation
n Befehlsformat
Wenn ein Befehl vom PC zum Monitor gesendet wird, führt
der Monitor den empfangenen Befehl aus und sendet eine
entsprechende Antwortmeldung zurück an den PC.
C1 C2 C3 C4 P1 P2 P3 P4
Antwortcode
Befehlsfeld
(4 vorgeschriebene
alphanumerische Zeichen)
Parameterfeld
(String aus 4 Zeichen, bestehend
aus: 0-9, +, -, Leerzeichen, ?)
Beispiel: VOLM0030
VOLM 30
* Achten Sie darauf, 4 Zeichen für den Parameter
einzugeben. Füllen Sie den Befehl nötigenfalls mit
Leerzeichen (“ ”) auf.
(“ ” ist der Antwortcode (0D
H
, 0A
H
oder 0D
H
))
Falsch : VOLM30
Richtig : VOLM 30
Legen Sie bei der Eingabe eines negativen Wertes einen
dreistelligen numerischen Wert fest.
Beispiel: AUTR-005
Verwenden Sie für MPOS, DATE und SC01 bis SC08 keine
Leerzeichen. Stellen Sie Parameter mit einer bestimmten
Anzahl von Zeichen ein.
Beispiel: MPOS010097
Wenn ein Befehl den Buchstaben “R” für “Richtung” in der
“RS-232C Befehlstabelle” auf Seite 45 enthält, kann der
Istwert mit einem “?” als Parameter zurückgegeben werden.
Beispiel:
VOLM ? ? ? ? ←
Vom PC zum Monitor
(Wie hoch ist die aktuelle
Lautstärkeeinstellung?).
30 ←
Vom Monitor zum PC (Aktuelle
Lautstärkeeinstellung: 30).
