Crescendo duo – Bedienungsanleitung Crescendo duo – Bedienungsanleitung
12 13
EN
DE
Technische Daten
Frequenzgang
20-100kHz (32dB Gain) -3dB
Mic Pre Amp Gain
70dB (in 2 bis 7 dB-Schritten)
Output gain
+/- 10dB
Eingangsimpedanz
10 kOhm
Ausgangsimpedanz
< 600 Ohm
Rauschen A-bewertet
(63dB Gain) -67,5dBu
(32dB Gain) -94 dBu
Rauschen FFT
(63dB Gain) -97dBu
(32dB Gain) -125dBu
Gleichspannungsunterdrückung
(63dB Gain) > 65dBu/1kHz
(32dB Gain) > 88dBu/1kHz
THD/N
(63dB Gain) 0,001%
(32dB Gain) 0,002%
(18dB Gain) 0,0002%
E.I.N
(63dB Gain) 150 Ohm -131,2dBu
(32dB Gain) 40 Ohm -126,4dBu
Leistungaufnahme
230V: 17,7 W
115V: 20 W
Sicherungen
230V 315mA (Flink)
115V 630mA (Flink)

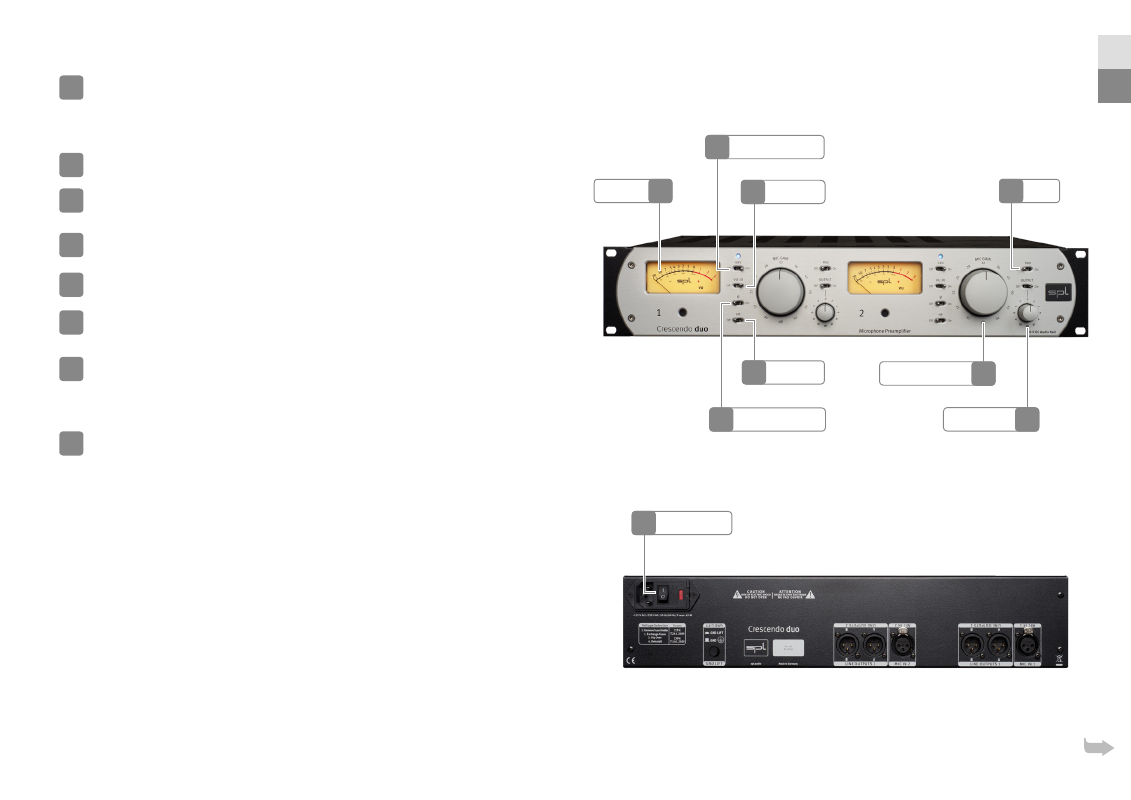

Mic Gain Schalter
Output Gain
VU Meter
Netzschalter
15
9
10
14
VU -10dB
14 PAD
13
Polaritäts-Umkehr
High Pass
11
12
Phantomspeisung
8
Die für den Einsatz von Kondensatormikrofonen benötigte Phantomspeisung
kann mithilfe des 48V-Schalters aktiviert werden.
Bei eingeschalteter Phantomspeisung leuchtet die 48V-LED blau.
WICHTIG: Die Phantomspeisung nur für Kondensatormikrofone einschalten. Für alle anderen Mikrofontypen –
speziell Bändchen-Mikrofone – ist die Phantomspeisung abzuschalten!
Regeln Sie die Verstärkung mit dem Mic Gain-Schalter in 2 bis 7dB-Schritten.
Das Output Gain-Poti regelt das Ausgangssignal zwischen -10 und +10dB.
Mit dem OUTPUT-Schalter kann das Signal komplett ausgeschaltet werden.
Die Polarität eines Mikrofonsignals können Sie durch Betätigen des Polari-
täts-Umkehrschalters um 180° drehen.
Ein High Pass Filter kann mit 3dB pro Oktave ab 120Hz hinzu geschaltet werden.
Sollte das Eingangssignal einen zu hohen Pegel haben, könnnen Sie es mit dem
PAD-Schalter um 20dB absenken.
Sollte das VU-Meter zu weit ausschlagen, können Sie den angezeigten Pegel um
10dB reduzieren.
Ausschalten
Schalten Sie den Netzschalter auf der Rückseite des Crescendo duo aus (Aus = O).
Die VU-Meter leuchten nun nicht mehr.
