Elektrischer Anschluss/
Zuleitung
Der Elektroanschluss muss von einem konzessionier-
ten Installateur ausgeführt werden.
Als Netzanschlussleitung muss eine Leitung vom Typ
H05VV–F oder höherwertig verwendet werden.
Die Installation muss über eine Zuleitung mit Stecker
erfolgen oder es ist in der festverlegten Hausinstalla-
tion eine Trennvorrichtung mit mindestens 3 mm Kon-
taktöffnung vorzusehen, die das Gerät allpolig vom
Netz trennt, entsprechend der NIN 2000.
Der Anschluss mittels einer Steckdose ist bauseitig so
vorzusehen, dass die Steckdose ausserhalb des
Koordinationsraumes liegt. Beim Direktanschluss
Drahtlänge ca. 120 cm vorsehen.

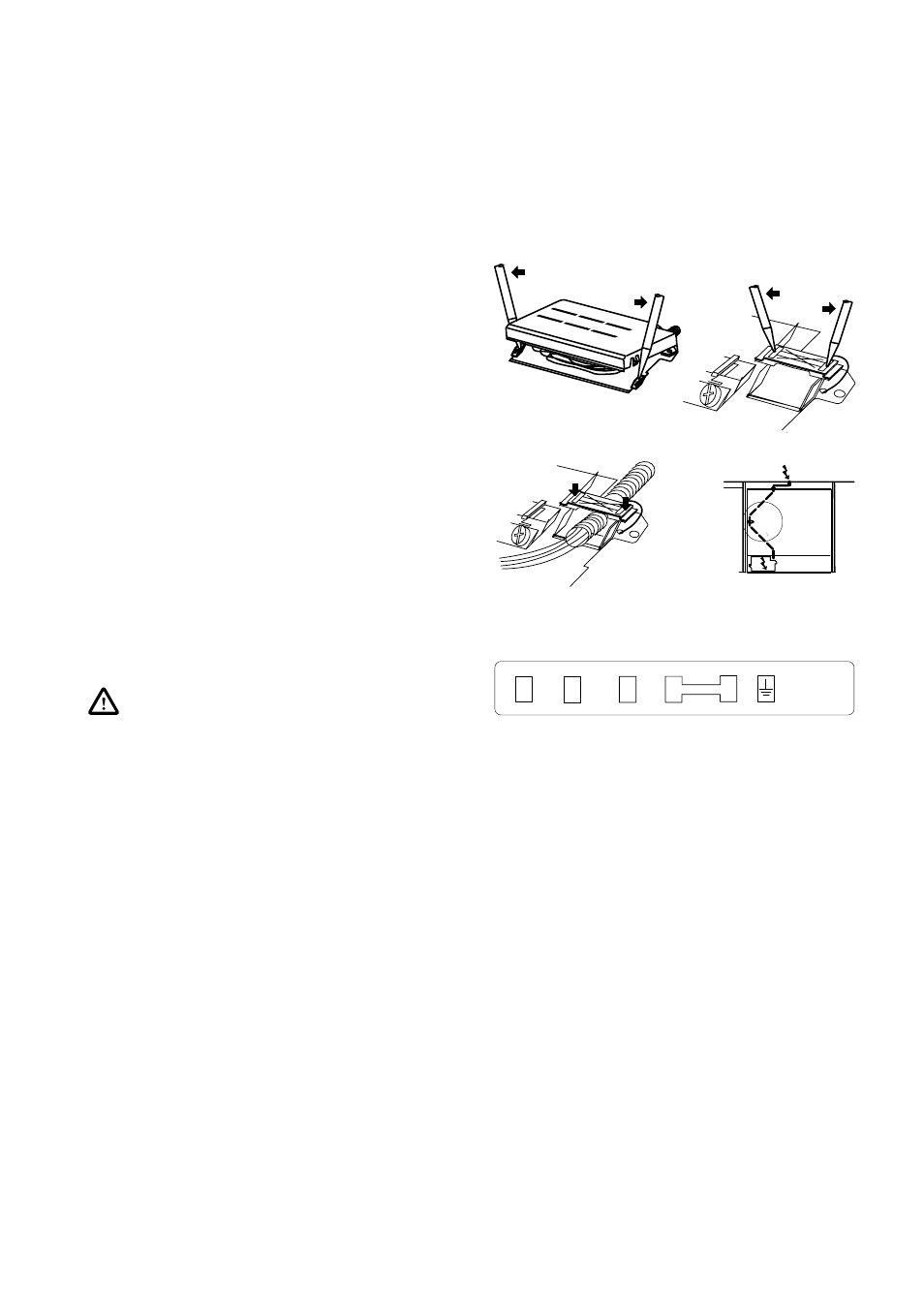

1. Anschluss – Klemmenkasten öffnen (Detail D).
2. Schnappverschluss der Zugentlastung öffnen
(Detail E).
3. Klemmenanschluss gemäss Anschlussschema.
4. Zugentlastung durch Festdrücken des Schnapp-
verschlusses sicherstellen (Detail F).
5. Anschluss – Klemmenkasten schliessen.
6. Anschlusskabel im vormontierten Driller fixieren,
damit es nicht an der Schublade streift (Detail G).
Im Servicefall muss das Gerät vom Netz ge-
trennt werden!
315 5386 03 / 11.00
Detail D
Detail E
Detail F
G
Detail G
Anschlussschema
Phasenbezeichnungen:
L1, L2, (entspricht R, S,)
L1
400V2~50Hz
L2
