DE-9

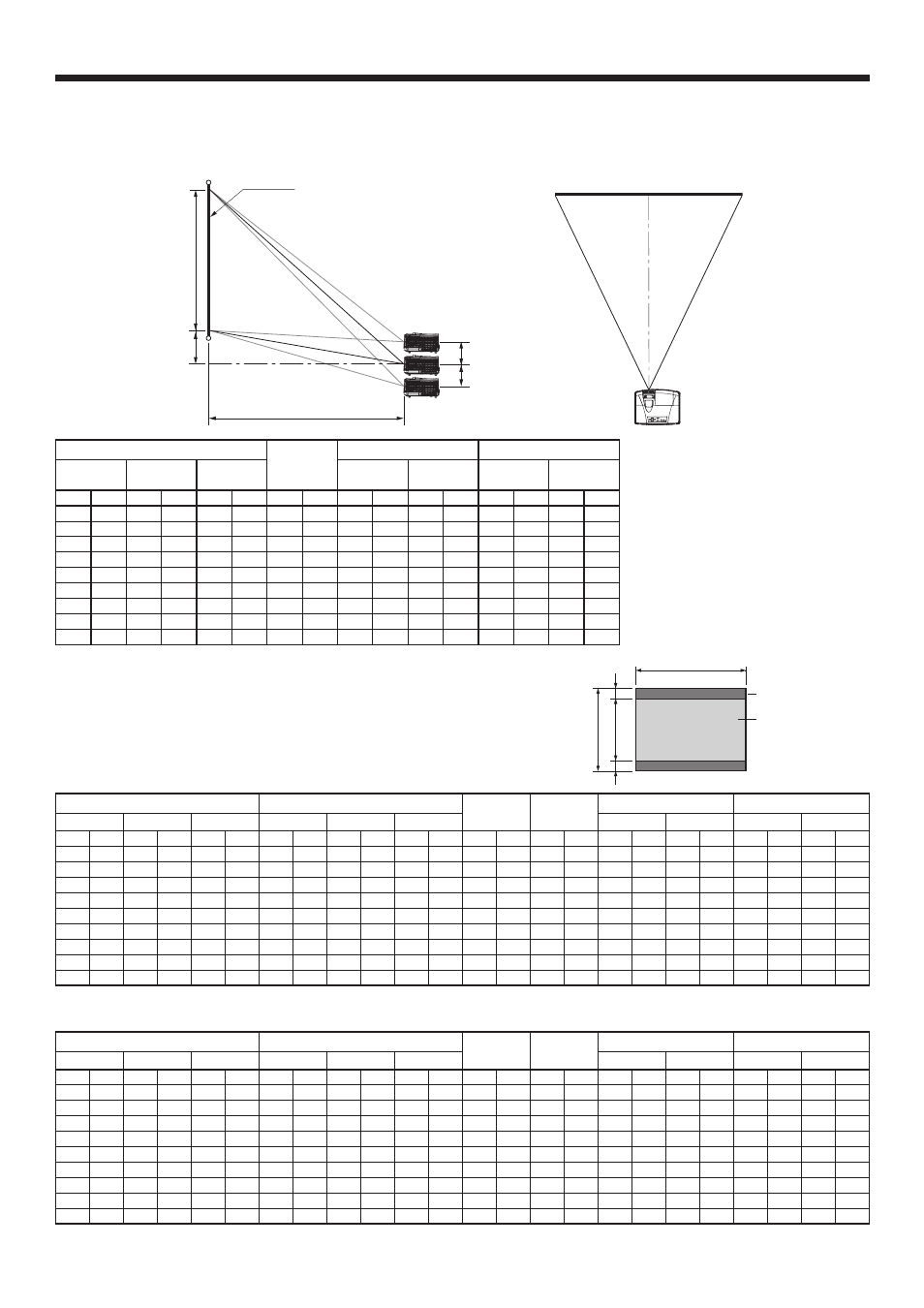

Projektionswand und Projektionsdistanz
Beachten Sie die folgenden Tabellen, um die Projektionsgröße und -entfernung festzulegen.
• Bei den aufgeführten Werten handelt es sich um Näherungswerte, die von den aktuellen Messwerten abweichen können.
• Die Linsenverstellungshöhe zeigt Abstände von den werkseitigen Voreinstellungen.
Bildschirmbreite (SW)
Unterseite
Oberseite
Bildschirm
Bildschirmhöhe (SH)
Hd
H1
H2
L
Größe der Leinwand (16:10)
Hd
Abstand der Projektionswand (L) Linsenverschiebungs-Höhe
Diagonale Breite (SW) Höhe (SH)
Am kürzesten
(Breit)
Am längsten
(Teleskop)
H1 H2
Zoll cm Zoll cm Zoll cm Zoll cm Zoll m Zoll m Zoll cm Zoll cm
40 102 34 86 21 54 5 14 46 1,2 69 1,8 3 7 2 4
60 152 51 129 32 81 8 20 69 1,8 104 2,6 4 10 3 6
80 203 68 172 42 108 11 27 93 2,4 140 3,5 5 14 3 9
100 254 85 215 53 135 13 34 117 3,0 175 4,4 7 17 4 11
120 305 102 258 64 162 16 41 141 3,6 211 5,3 8 21 5 13
150 381 127 323 79 202 20 51 177 4,5 264 6,7 10 26 6 16
200 508 170 431 106 269 27 68 236 6,0 352 8,9 14 35 8 21
250 635 212 538 132 337 33 85 296 7,5 - - 17 43 11 27
300 762 254 646 159 404 40 102 355 9,0 - - 21 52 13 32
Wenn das Bildformat der Leinwand 4:3 ist
Wenn das Bildformat 4:3 ist, ist die Positionsrelation zwischen dem
projizierten Bild und dem Bildschirm wie rechts dargestellt. Beziehen Sie
sich auf die folgende Tabelle für Installation.
Wenn das Bildformat des projizierten Bildes 16:10 (WUXGA) ist
Größe der Leinwand (4:3) Größe des projizierten Bildes (16:10) Schwarzer
Raum (B) Hd
Abstand der Projektionswand (L) Linsenverschiebungs-Höhe
Diagonale Breite (SW) Höhe (SH) Diagonale Breite (W) Höhe (H) Am kürzesten
(Breit)
Am längsten
(Teleskop)
H1 H2
Zoll cm Zoll cm Zoll cm Zoll cm Zoll cm Zoll cm Zoll cm Zoll cm Zoll m Zoll m Zoll cm Zoll cm
40 102 32 81 24 61 38 96 32 81 20 51 2 5 5 13 43 1,1 65 1,6 3 7 2 4
60 152 48 122 36 91 57 144 48 122 30 76 3 8 8 19 65 1,7 98 2,5 4 10 2 6
80 203 64 163 48 122 75 192 64 163 40 102 4 10 10 26 88 2,2 132 3,3 5 13 3 8
100 254 80 203 60 152 94 240 80 203 50 127 5 13 13 32 110 2,8 165 4,2 6 16 4 10
120 305 96 244 72 183 113 288 96 244 60 152 6 15 15 39 133 3,4 199 5,0 8 20 5 12
150 381 120 305 90 229 142 359 120 305 75 191 8 19 19 48 166 4,2 249 6,3 10 25 6 15
200 508 160 406 120 305 189 479 160 406 100 254 10 25 25 64 223 5,7 332 8,4 13 33 8 20
250 635 200 508 150 381 236 599 200 508 125 318 13 32 32 80 279 7,1 - - 16 41 10 25
300 762 240 610 180 457 283 719 240 610 150 381 15 38 38 96 335 8,5 - - 19 49 12 30
Wenn das Bildformat des projizierten Bildes 16:9 ist
Größe der Leinwand (4:3) Größe des projizierten Bildes (16:9) Schwarzer
Raum (B)
Hd
Abstand der Projektionswand (L) Linsenverschiebungs-Höhe
Diagonale Breite (SW) Höhe (SH) Diagonale Breite (W) Höhe (H) Am kürzesten
(Breit)
Am längsten
(Teleskop)
H1 H2
Zoll cm Zoll cm Zoll cm Zoll cm Zoll cm Zoll cm Zoll cm Zoll cm Zoll m Zoll m Zoll cm Zoll cm
40 102 32 81 24 61 37 93 32 81 18 46 3 8 6 15 43 1,1 65 1,6 3 7 2 4
60 152 48 122 36 91 55 140 48 122 27 69 5 11 9 23 65 1,7 98 2,5 4 10 2 6
80 203 64 163 48 122 73 187 64 163 36 91 6 15 12 31 88 2,2 132 3,3 5 13 3 8
100 254 80 203 60 152 92 233 80 203 45 114 8 19 15 38 110 2,8 165 4,2 6 16 4 10
120 305 96 244 72 183 110 280 96 244 54 137 9 23 18 46 133 3,4 199 5,0 8 20 5 12
150 381 120 305 90 229 138 350 120 305 68 171 11 29 23 58 166 4,2 249 6,3 10 25 6 15
200 508 160 406 120 305 184 466 160 406 90 229 15 38 30 77 223 5,7 332 8,4 13 33 8 20
250 635 200 508 150 381 229 583 200 508 113 286 19 48 38 96 279 7,1 - - 16 41 10 25
300 762 240 610 180 457 275 699 240 610 135 343 23 57 45 115 335 8,5 - - 19 49 12 30
Installation
Bildschirm (4:3)
Bild (16:10 / 16:9)
B
B
H
SH
SW (=W)
