JVC KS-AX4504 Benutzerhandbuch
Seite 3
3

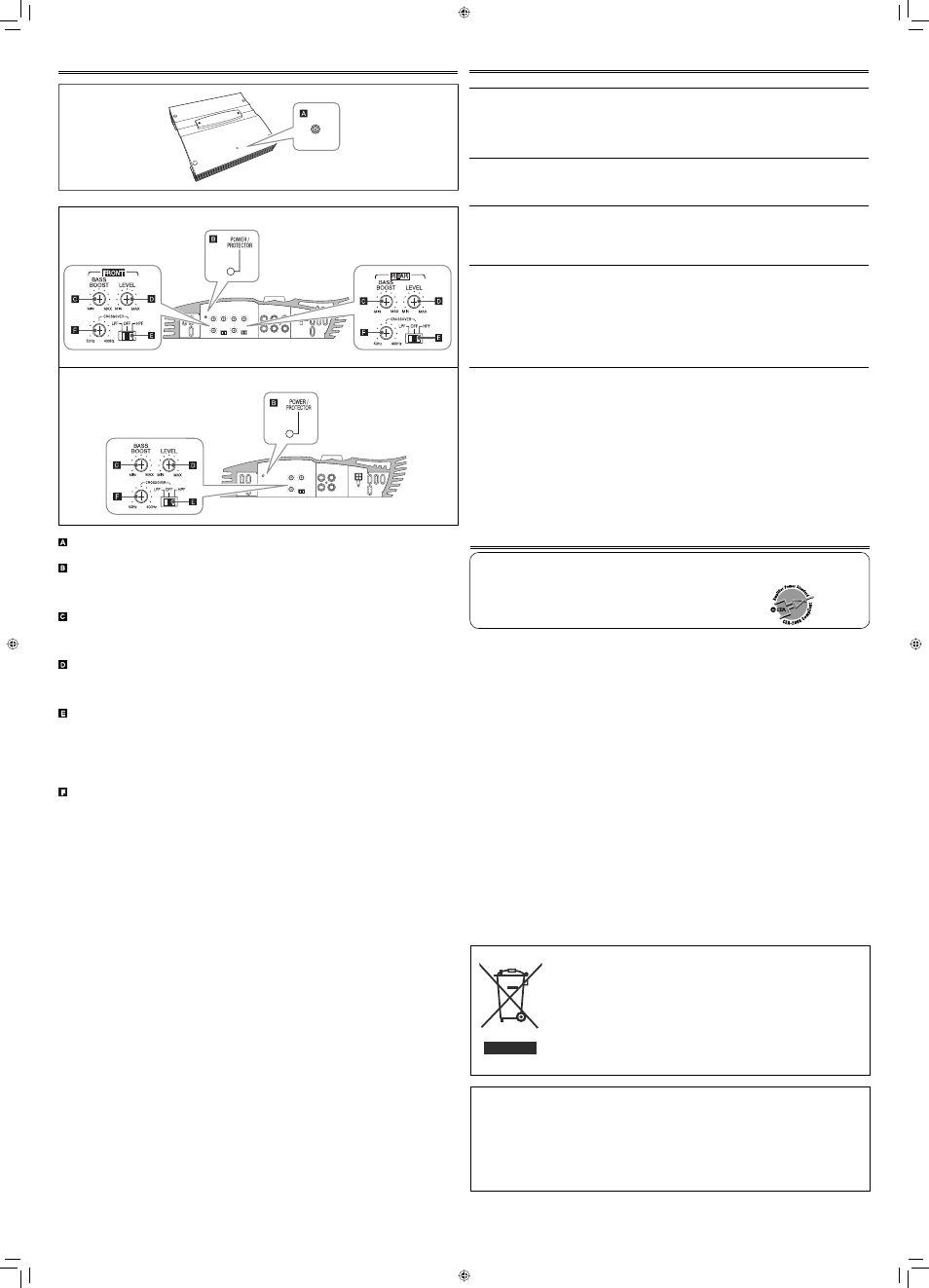

Strom-Anzeige
Das blaue Lämpchen leuchtet auf, während die Einheit eingeschaltet ist.
POWER/PROTECTOR-Lämpchen
Das Lämpchen leuchtet in Grün auf, während die Einheit eingeschaltet ist. Wenn das
Lämpchen bei eingeschalteter Einheit nicht leuchtet oder rot leuchtet, ist das ein Anzeichen
für eine Störung (siehe “FEHLERSUCHE”).
BASS BOOST-Regler
Durch Drehen dieses Reglers wird die 45-Hz-Frequenz innerhalb eines Bereichs von 0
dB bis +12 dB verstärkt. Stellen Sie diesen Pegel beim Hören des Tons ein. Der Regler ist
werkseitig auf die Position MIN gestellt.
Eingangspegel-Regler
(LEVEL)
Der Eingangspegel kann mit diesem Regler eingestellt werden, wenn diese Einheit an
andere. Stellen Sie diesen Pegel beim Hören des Tons ein. Der Regler ist werkseitig auf die
Position MIN gestellt.
CROSSOVER-Filter
Schalter
OFF: Im Normalfall auf diese Position stellen. Der Schalter ist werkseitig auf diese Position
gestellt.
LPF: Stellen Sie auf diese Position, wenn Sie den LPF-Schalter (Tiefpassfi lter) einschalten
wollen (der Tiefpassfi lter überträgt niedrigere Frequenzen als die Cutoff-Frequenz).
HPF: Stellen Sie auf diese Position, wenn Sie den HPF-Schalter (Hochpassfi lter) einschalten
wollen (der Hochpassfi lter überträgt höhere Frequenzen als die Cutoff-Frequenz).
CROSSOVER-Frequenzregler
Durch Drehen dieses Reglers wird die Cutoff-Frequenz innerhalb eines Bereichs von 50 Hz
bis 400 Hz eingestellt. Stellen Sie diesen Pegel beim Hören des Tons ein. Der Regler ist
werkseitig auf die Position 50 Hz gestellt.
SPECIFICATIONS
Ausgangsleistung
KS-AX4504: 65 Weff. x 4 Kanäle bei 4 Ω und ≤ 1% Klirrfaktor + N
KS-AX4302: 100 Weff. x 2 Kanäle bei 4 Ω und ≤ 1% Klirrfaktor + N
Signal/Störabstand
80 dBA (Referenz: 1 W an 4 Ω)
FEHLERSUCHE
Weitere Informationen erhalten Sie bei lhrem JVC Autoradiohändler.
Das POWER/PROTECTOR-Lämpchen leuchtet nicht auf.
• Die Sicherungen auswechseln, wenn die jetzige durchgebrannt ist.
• Das Massekabel sicher an einem Metallteil des Fahrzeugs anschließen.
• Das an diese Einheit angeschlossene Gerät einschalten.
• Werden im System zu viele Verstärker eingesetzt, ein Relais verwenden.
• Die Autobatteriespannung (11 V bis 16 V) überprüfen.
Das POWER/PROTECTOR-Lämpchen leuchtet rot auf und/oder die Einheit erhitzt sich anormal.
• Lautsprecher geeigneter Impedanz verwenden.
• Die Lautsprecherverkabelung korrigieren, falls Kurzschlüsse vorliegen.
• Das Gerät eine Zeit lang ausgeschaltet lassen, damit es abkühlt.
Keine Tonwiedergabe.
• Die Anschlüsse für die Stromversorgung bestätigen (siehe “SPANNUNGSVERSORGUNG” auf
Seite 1).
• Die RCA-Klinkenkabel an die INPUT-Buchsen anschließen, oder den Lautsprechereingangsan-
schluss an die HIGH INPUT-Klemme.
Bordnetzstöreinstreuungen.
• Die Stromkabel von den RCA-Klinkenkabeln fernhalten.
• Ausreichenden Abstand zwischen RCA-Klinkenkabel und anderen Stromkabeln des Fahrzeu-
ges einhalten.
• Das Massekabel sicher an einem Metallteil des Fahrzeugs anschließen.
• Bestätigen, ob das negative Lautsprecherkabel nicht die Fahrzeugkarosserie berührt.
• Die Zündkerzen austauschen oder Zündkerzen mit Belastungswiderstand verwenden.
• Einen Überbrückungskondensator für die Hilfsschaltkreisschalter (Hupe, Ventilator, usw.) ver-
wenden.
Störungen werden erzeugt, wenn die Einheit an einen MW-/LW-Tuner angeschlossen
wird.
• Die Lautsprecher- und Stromkabel weiter von den Antennenleitungen entfernt verlegen.
CONTROLS
Max.
Leistungsabgabe
600
W
Last-Impedanz
4
Ω (2 Ω bis 8 Ω zulässig)
4 Ω (4 Ω bis 8 Ω zulässig) (Bridge-Modus)
Frequenzgang
5 Hz bis 50 000 Hz* ( +0, –3 dB)
* Der Subsonic-Filter begrenzt extreme Niederfrequenzsignale von
unter 20 Hz.
Eingangsempfi ndlichkeit/Impedanz
2 V/45 kΩ (0,3 V bis 6 V, variabel)
Distorsion
Weniger als 0,04% (bei 1 kHz)
Spannungsversorgung DC 14,4 V (11 V bis 16 V zulässig)
Erdungssystem
Negative
Masse
Abmessungen (B/H/T)
300 mm × 63 mm × 265 mm
Gewicht (ca.)
3,8 kg
Mitgeliefertes
Zubehör Lautsprechereingangsstecker
KS-AX4504:
8P
× 1
KS-AX4302:
4P
× 1
Montageschraube
(φ 4 × 20 mm) × 4
Sechskantschlüssel
4
mm
× 1
3
mm
× 1
2
mm
× 1 (nur KS-AX4504)
Änderungen der Konstruktion und technischen Daten ohne Vorankündigung möglich.
KS-AX4302
Sehr geehrter Kunde, sehr geehrte Kundin,
Dieses Gerät stimmt mit den gültigen europäischen Richtlinien und Normen bezüglich
elektromagnetischer Verträglichkeit und elektrischer Sicherheit überein.
Die europäische Vertretung für die Victor Company of Japan, Limited ist:
JVC Technology Centre Europe GmbH
Postfach 10 05 52
61145 Friedberg
Deutschland
Benutzerinformationen zur Entsorgung alter Geräte
Dieses Symbol zeigt an, dass das damit gekennzeichnete Produkt
nicht als normaler Haushaltsabfall entsorgt werden soll. Wenn Sie
dieses Produkt entsorgen möchten, halten Sie sich dabei bitte an die
entsprechenden Landesgesetze und andere Regelungen in Ihrem Land
bzw. Ihrer Gemeinde. Die korrekte Entsorgung dieses Produkts dient dem
Umweltschutz und verhindert mögliche Schäden für die Umwelt und die
menschliche Gesundheit.
Dieses Symbol ist nur in der Europäischen Union gültig.
KS-AX4504
