4
Starten

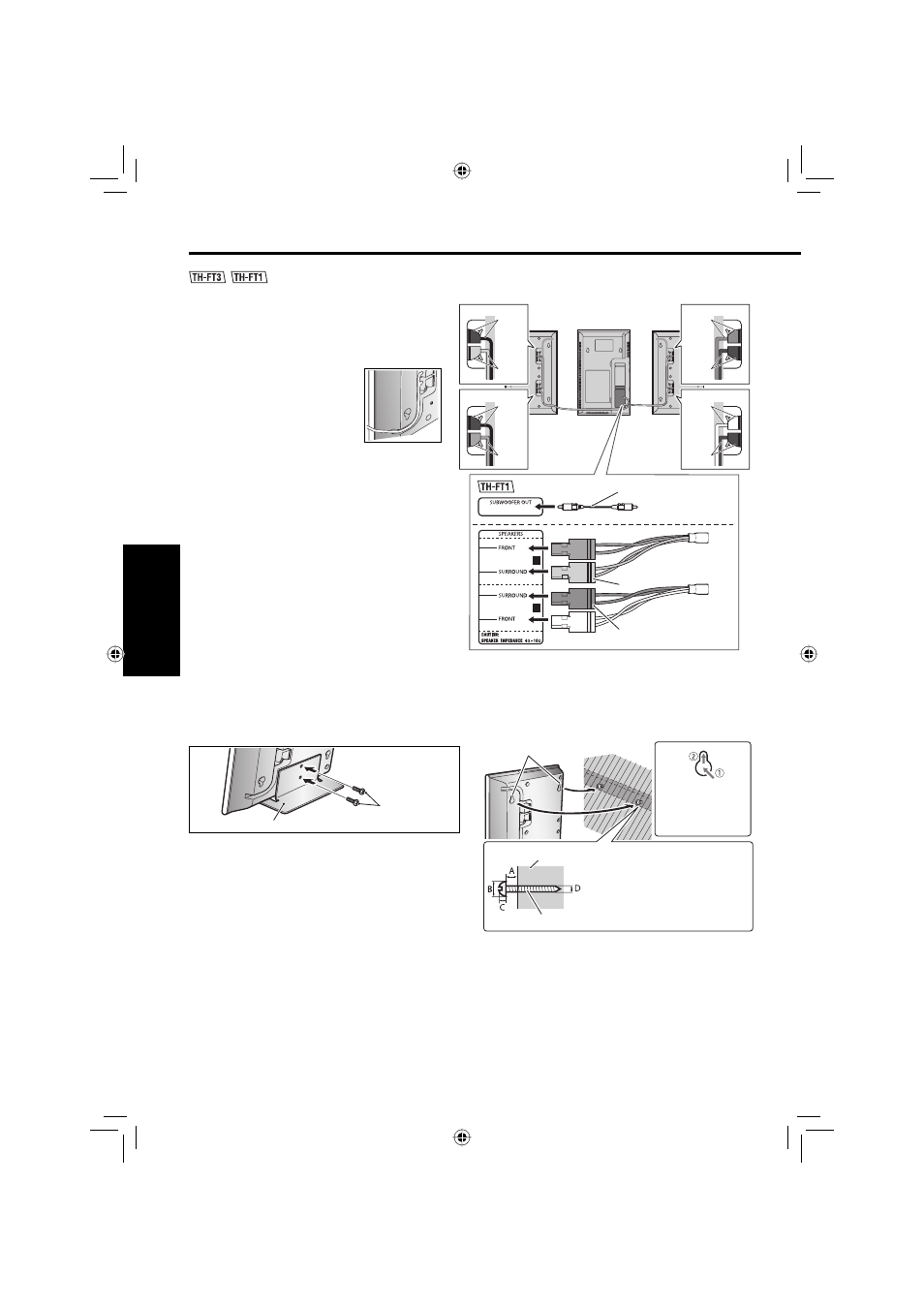

Aansluiten van de luidsprekersnoeren
Verbind de luidsprekersnoeren als hier rechts afgebeeld met het
hoofdtoestel.
De luidspreker heeft een groef aan
de achterkant voor het vastzetten en
verbergen van het snoer.
LET OP
Als u andere luidsprekers dan de bij dit systeem geleverde
luidsprekers aansluit, moeten deze dezelfde impedantie (SPEAKER
IMPEDANCE) hebben als aangegeven op het achterpaneel van het
hoofdtoestel.
Sluit NIET meerdere luidsprekersnoeren op één
luidsprekeraansluiting aan.
•
•
•
R
L
Grijs
Rood
Blauw
Wit
Rechterluidspreker Linkerluidspreker
Hoofdtoestel Zwart
Grijs
Zwart
Rood
Blauw
Zwart
Wit
Zwart
Luidsprekers op de vloer plaatsen
Bevestig de bijgeleverde luidsprekerstandaarden.
Bevestig de luidsprekerstandaarden niet indien u de luidsprekers aan
een muur ophangt.
LET OP
Installeer de luidsprekers niet op plaatsen waar ze de dagelijkse
bezigheden kunnen storen. Lichamelijk letsel of beschadiging van
apparatuur kan het gevolg zijn als de geïnstalleerde luidsprekers de
dagelijkse activiteiten storen.
•
•
Standaard
Bijgeleverde
schroeven voor
standaard
(M5 × 10 mm)
Aan een muur ophangen
U kunt het hoofdtoestel en de luidsprekers aan een muur ophangen.
Bijv.: Luidspreker
Volg de hierboven getoonde afmetingen voor het installeren van het
hoofdtoestel.
LET OP
Het hoofdtoestel weegt ongeveer 0,73 k g en iedere luidspreker weegt
ongeveer 0,85 k g. Wees zorgvuldig bij het ophangen aan een muur
zodat het toestel later niet van de muur kan vallen en ongelukken
veroorzaakt.
Zie tevens “Voorzorgen voor het ophangen van toestellen aan een
muur” op bladzijde 2.
•
•
•
Gebruik de twee bovenste gaten.
A: Minimaal 3,5 mm
B: Maximaal 10 mm
C: Maximaal 4 mm
D:
φ
4 mm (diameter van schroef)
Muur
Schroef (niet bijgeleverd)
Schuif de schroeven
in de gaten als
afgebeeld.
RCA-penstekkersnoer (niet bijgeleverd)
Naar een subwoofer
(niet bijgeleverd)
Nederlands
