Seite 17
VEGAPULS 43 – Profibus PA
17
max
max
min
min

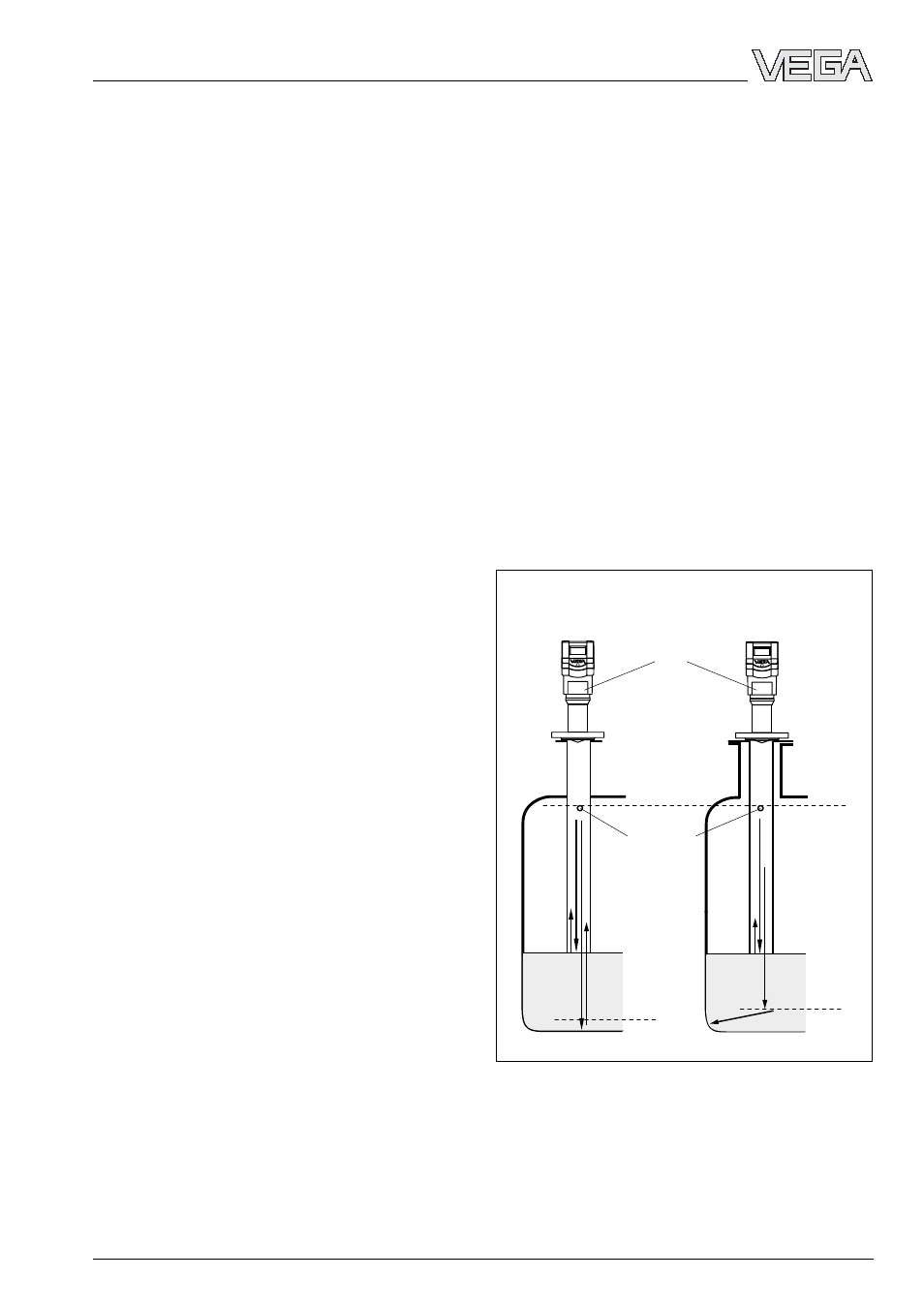

Rohrantennensysteme im Tank
Typschild
Entlüftungs-
bohrung
ø 5 … 10 mm
Schwallrohr mit dem
Tank verschweißt
In den Rohrstutzen
eingelassenes
Schwallrohr
Die unten offenen Schwall- oder Bypassrohre
müssen bis zur gewünschten minimalen
Füllhöhe reichen, da eine Messung nur im
Rohr möglich ist. Der Rohrinnendurchmesser
sollte max. 100 mm betragen bzw. der Größe
des Antennenhorns entsprechen.
3.3 Messung im Standrohr (Schwall-
oder Bypassrohr)
Allgemeine Hinweise
Messungen in Standrohren werden an Behäl-
tern mit vielen Einbauten wie z.B. Heizschlan-
gen, Wärmetauschern oder schnelllaufenden
Rührwerken bevorzugt eingesetzt. Die Mes-
sung ist damit auch an Füllgütern mit heftig-
sten Turbulenzen möglich, und Behälterein-
bauten verursachen keine Störreflexionen.
Durch eine Bündelung der Radarsignale
innerhalb des Messrohres können bei der
Messung im Schwall- oder Bypassrohr auch
Medien mit kleinen Dielektrizitätszahlen (
ε
r
=
1,6 bis 3) gut gemessen werden. Beachten
Sie dazu nachfolgende Ausführungshin-
weise.
ohne Streublech
mit Streublech
Montage und Einbau
Die Flanschschrauben des VEGAPULS 43
müssen immer mit einem Drehmoment von
ca. 60 Nm festgeschraubt werden, damit die
PTFE-Scheibe abdichtet.
Runde Tankdecken wirken für die Radar-
signale wie ein Parabolspiegel. Sitzt der
Radar-Sensor im „Brennpunkt“ eines parabo-
len Tankdeckels, so nimmt er alle Störechos
verstärkt auf. Achten Sie deshalb auf eine
Montage außerhalb dieses „Brennpunkts“.
Sie vermeiden damit parabolverstärkte Stör-
echos.
Hornantenne direkt auf der Behälterdecke
Wenn es die Festigkeit des Behälters zulässt
(Sensorgewicht), ist die flache Montage di-
rekt auf die Behälterdecke eine gute und
günstige Lösung. Bezugsebene ist hier die
Behälteroberseite.
