23
5 An die Spannungsversorgung anschließen
VEGABAR 55 • 4 … 20 mA/HART - klimakompensiert
39441-DE-130311
1
2
1 2

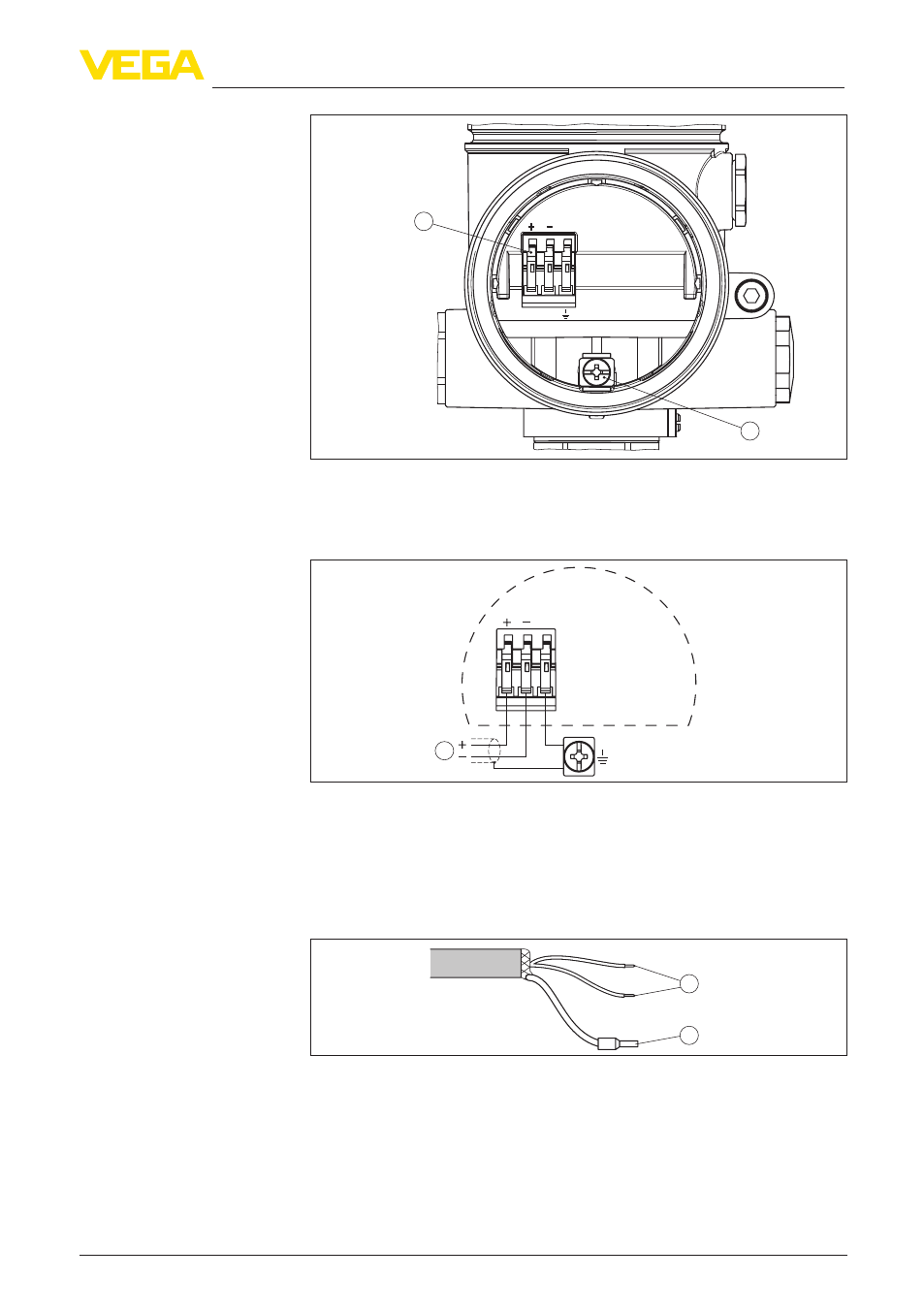

Abb. 15: Anschlussraum Ex-d-Zweikammergehäuse
1 Federkraftklemmen für die Spannungsversorgung und Kabelschirm
2 Erdungsklemme zum Anschluss des Kabelschirms
1
1
2
Abb. 16: Anschlussplan Ex-d-Zweikammergehäuse
1 Spannungsversorgung, Signalausgang
5.6 Anschlussplan - Ausführung IP 66/IP 68,
1 bar
1
2
Abb. 17: Aderbelegung Anschlusskabel
1 Braun (+) und blau (-) zur Spannungsversorgung bzw. zum Auswertsystem
2 Abschirmung
Anschlussraum
Anschlussplan
Aderbelegung Anschluss-
kabel
