24
5 An die Spannungsversorgung anschließen
VEGABAR 55 • 4 … 20 mA/HART - klimakompensiert
39441-DE-130311
5.7 Anschlussplan externes Gehäuse bei
Ausführung IP 68

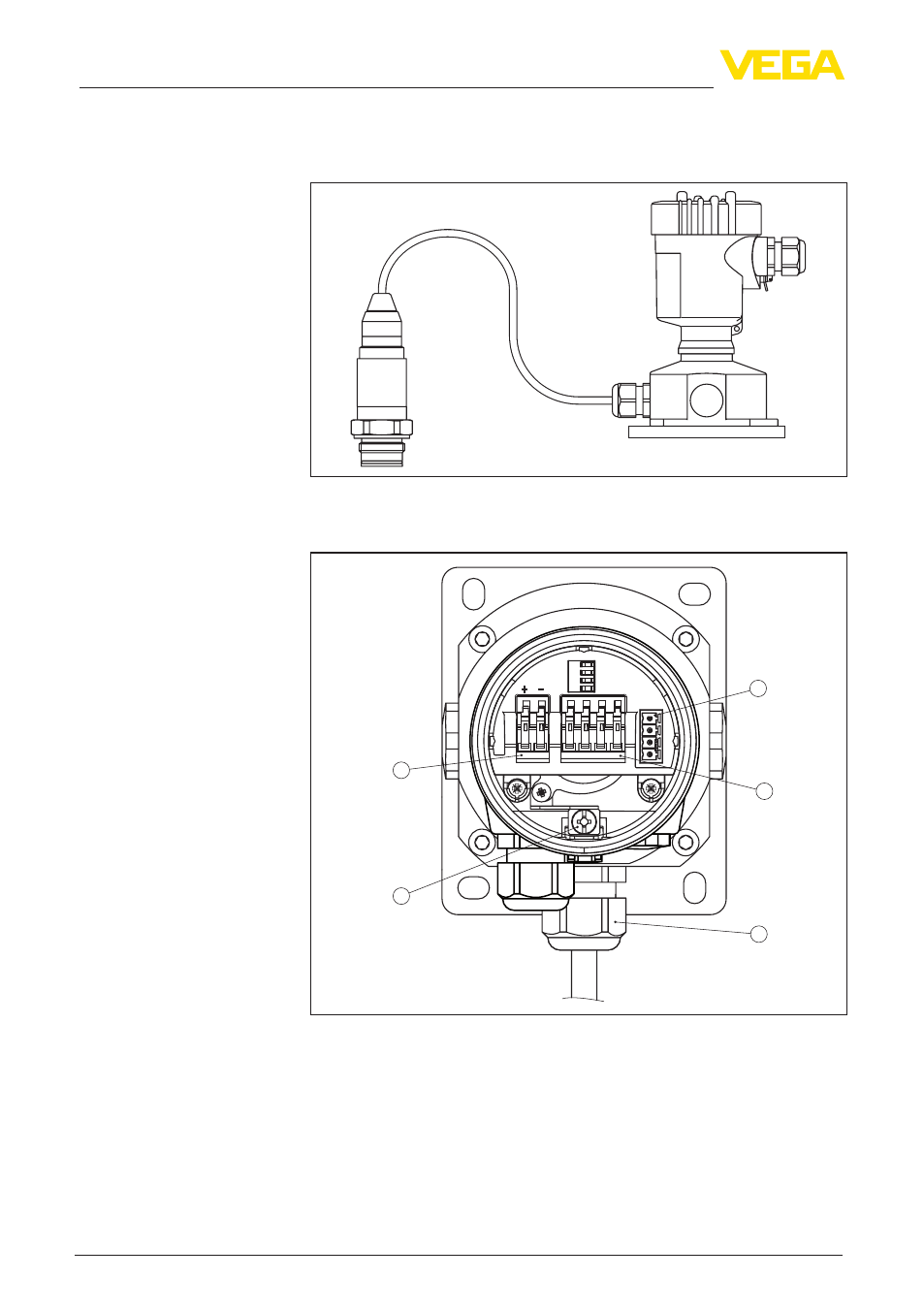

Abb. 18: VEGABAR 55 in IP 68-Ausführung 25 bar und axialem Kabelabgang,
externes Gehäuse
5
6
7
8
1
2
Displa
y
I²C
2
1
5
4
3
Abb. 19: Elektronik- und Anschlussraum
1 Federkraftklemmen für die Spannungsversorgung
2 Erdungsklemme zum Anschluss des Kabelschirms
3 Kabelverschraubung zur Prozessbaugruppe
4 Federkraftklemmen zum Anschluss der externen Anzeige VEGADIS 61
5 Steckverbinder für VEGACONNECT (I²C-Schnittstelle)
Übersicht
Elektronik- und An-
schlussraum für Versor-
gung
