11 Anhang
VEGAFLEX 81 • Modbus- und Levelmaster-Protokoll
42283-DE-130311
2
4
5
3
1
2
4
5
3
1

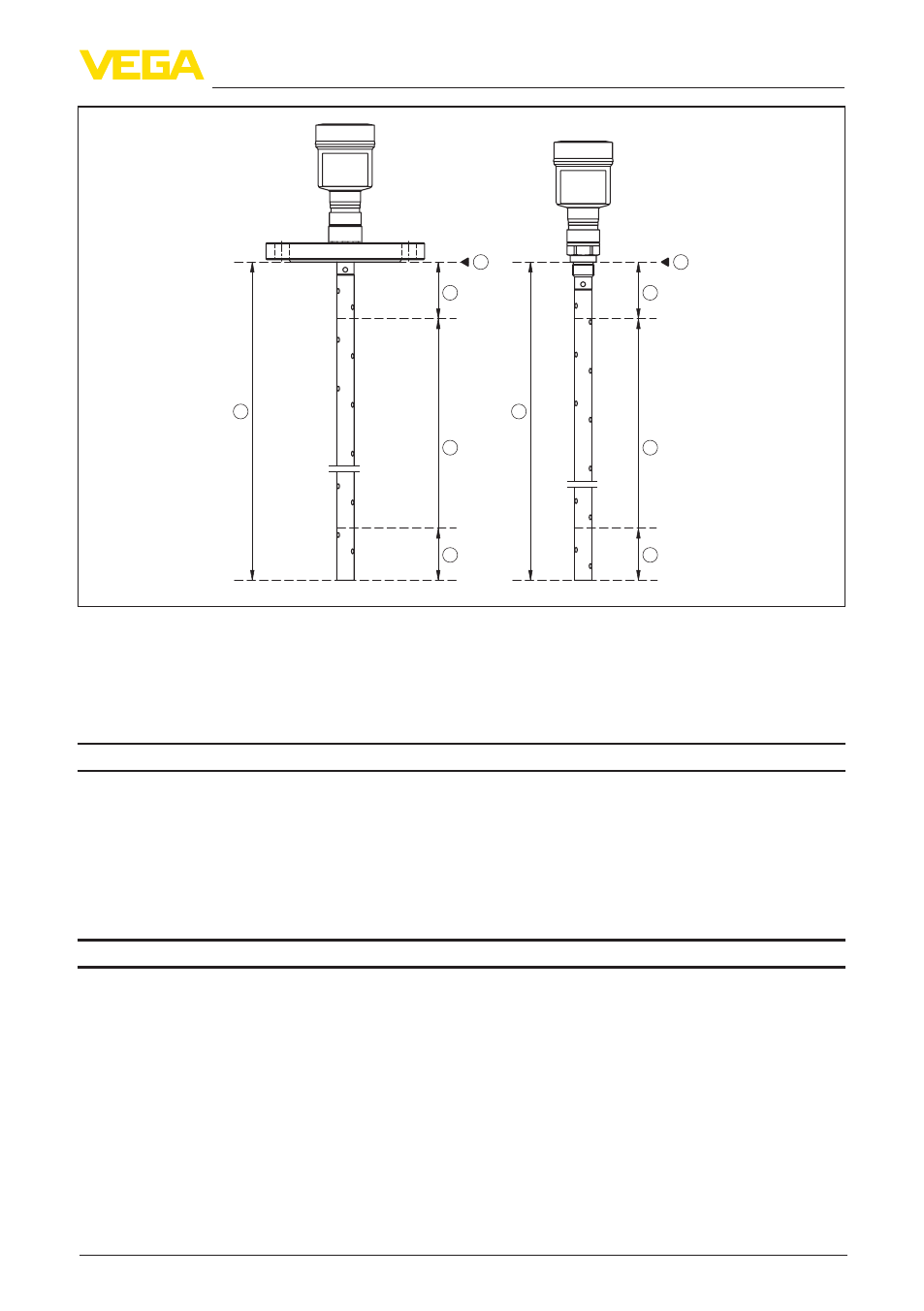

Abb. 31: Messbereiche - VEGAFLEX 81
1 Bezugsebene
2 Sondenlänge L
3 Messbereich (Werksabgleich ist bezogen auf den Messbereich in Wasser)
4 Obere Blockdistanz (siehe Diagramme unter Messgenauigkeit - grau markierter Bereich)
5 Untere Blockdistanz (siehe Diagramme unter Messgenauigkeit - grau markierter Bereich)
Ausgangsgröße
Ausgang
Ʋ Physikalische Schicht
Digitales Ausgangssignal nach Standard EIA-485
Ʋ Buspezifikationen
Modbus Application Protocol V1.1b, Modbus over serial
line V1.02
Ʋ Protokolle
Modbus RTU, Modbus ASCII, Levelmaster
Max. Übertragungsrate
9,6 Kbit/s
Messgenauigkeit (nach DIN EN 60770-1)
Prozess-Referenzbedingungen nach DIN EN 61298-1
Ʋ Temperatur
+18 … +30 °C (+64 … +86 °F)
Ʋ Relative Luftfeuchte
45 … 75 %
Ʋ Luftdruck
+860 … +1060 mbar/+86 … +106 kPa
(+12.5 … +15.4 psig)
Einbau-Referenzbedingungen
Ʋ Mindestabstand zu Einbauten
> 500 mm (19.69 in)
