6 In Betrieb nehmen mit dem Anzeige- und Bedienmodul
VEGABAR 86 • Profibus PA
45042-DE-131030
Sind diese Werte nicht bekannt, kann auch mit Füllständen von
beispielsweise 10 % und 90 % abgeglichen werden. Anhand dieser
Eingaben wird dann die eigentliche Füllhöhe errechnet.
Der aktuelle Füllstand spielt beim Abgleich keine Rolle, der Min.-/
Max.-Abgleich wird immer ohne Veränderung des Füllguts durchge-
führt. Somit können diese Einstellungen bereits im Vorfeld durchge-
führt werden, ohne dass das Gerät eingebaut sein muss.
Hinweis:
Werden die Einstellbereiche überschritten, so wird der eingegebene
Wert nicht übernommen. Das Editieren kann mit [ESC] abgebrochen
oder auf einen Wert innerhalb der Einstellbereiche korrigiert werden.
Gehen Sie wie folgt vor:

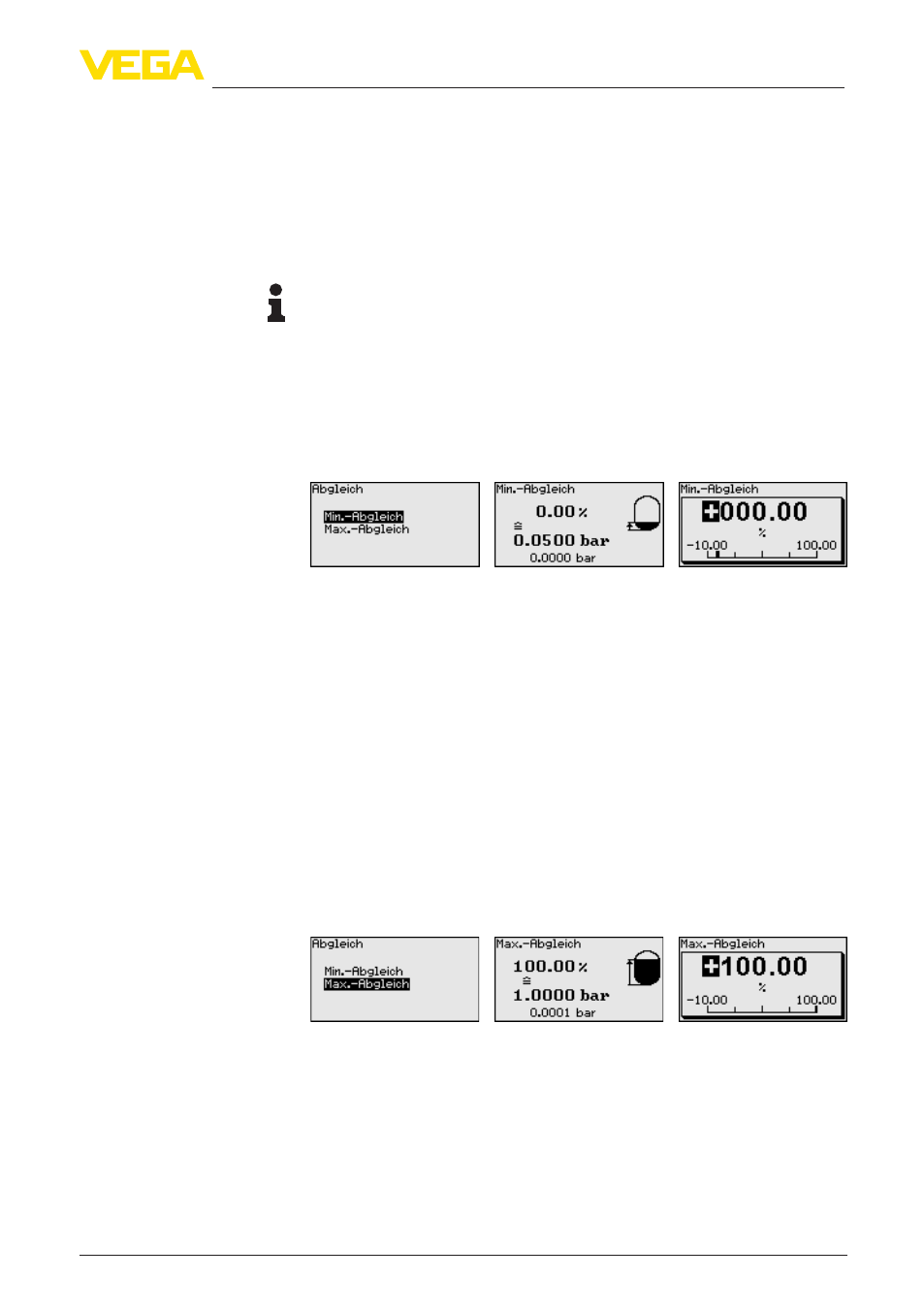

1. Den Menüpunkt "Inbetriebnahme" mit [->] auswählen und mit
[OK] bestätigen. Nun mit [->] den Menüpunkt "Abgleich", dann
"Min.-Abgleich" auswählen und mit [OK] bestätigen.
2. Mit
[OK] den Prozentwert editieren und den Cursor mit [->] auf
die gewünschte Stelle setzen.
3. Den gewünschten Prozentwert mit [+] einstellen (z. B. 10 %) und
mit [OK] speichern. Der Cursor springt nun auf den Druckwert.
4. Den zugehörigen Druckwert für den Min.-Füllstand eingeben
(z. B. 0 mbar).
5. Einstellungen mit [OK] speichern und mit [ESC] und [->] zum
Max.-Abgleich wechseln.
Der Min.-Abgleich ist damit abgeschlossen.
Für einen Abgleich mit Befüllung geben Sie einfach den unten auf
dem Display angezeigten aktuellen Messwert ein.
Gehen Sie wie folgt vor:
1. Mit
[->] den Menüpunkt Max.-Abgleich auswählen und mit [OK]
bestätigen.
2. Mit
[OK] den Prozentwert editieren und den Cursor mit [->] auf
die gewünschte Stelle setzen.
3. Den gewünschten Prozentwert mit [+] einstellen (z. B. 90 %) und
mit [OK] speichern. Der Cursor springt nun auf den Druckwert.
4. Passend zum Prozentwert den Druckwert für den vollen Behälter
eingeben (z. B. 900 mbar).
5. Einstellungen mit [OK] speichern
Der Max.-Abgleich ist damit abgeschlossen.
Inbetriebnahme - Min.-
Abgleich Füllstand
Inbetriebnahme - Max.-
Abgleich Füllstand
