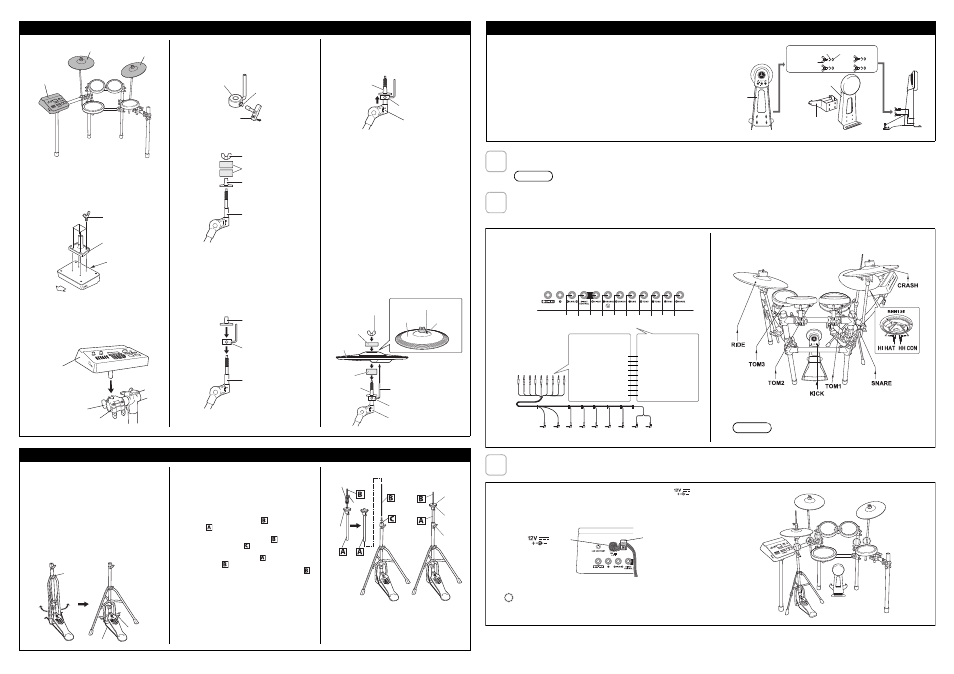

Montage von Drum-Trigger-Modul und Becken-Pads
„ Montage des Drum-Trigger-Moduls
1. Bringen Sie den (mitgelieferten) Modulständer mit
den Befestigungsschrauben für den Modulständer
an der Unterseite des Drum-Trigger-Moduls an.
2. Stecken Sie den Modulständer in die Halteklemme
und ziehen Sie die Halteklemme fest, um den
Ständer an seiner Position zu fixieren.
„ Montage der Becken-Pads
1. Lösen Sie mit Hilfe eines Stimmschlüssels
den Keilbolzen des Stoppers.
2. Entfernen Sie die Flügelmutter, die zwei Filzpolster
und die Bolzenabdeckung vom Beckenhalter.
3. Stecken Sie den Stopper auf den Beckenhalter.
* Wenn der Keilbolzen oben in Schritt 1 nicht
ausreichend gelöst wurde, kann es sein, dass
sich der Stopper nicht über den Schaft des
Beckenhalters schieben lässt. Lösen Sie in
diesem Fall den Keilbolzen so weit wie möglich,
ohne ihn zu entfernen.
4. Stecken Sie die Bolzenabdeckung wieder auf.
* Wenn Sie die Bolzenabdeckung anbringen, drehen
Sie sie, bis sie sich nicht weiter drehen lässt.
5. Fixieren Sie den Stopper. Ziehen Sie, während der
Stopper vollständigem Kontakt mit der Unterseite
der Bolzenabdeckung hat, den Keilbolzen des
Stoppers mit einem Stimmschlüssel an.
6. Stecken Sie eines der in Schritt 2 entfernten
Filzpolster auf den Beckenhalter.
7. Montieren Sie die Pad-Einheit auf dem
Beckenständer. Senken Sie die Pad-Einheit ab,
wobei der Schaft des Beckenhalters durch das
Loch in der Mitte des Glockenbereichs geführt wird.
Im montierten Zustand sollte die Spitze des Stoppers
in dem kleineren Loch der Pad-Einheit ruhen.
* Wenn Sie ein Becken-Pad spielen würden,
während die Spitze des Stoppers nicht in dem
kleineren Loch positioniert ist, könnte sich das
Pad drehen, was dazu führen würde, dass das
Kabel herausgezogen wird. Daher ist es sehr
wichtig, darauf zu achten, dass der Stopper
wie oben in Schritt 5 beschrieben fixiert ist.
8. Stecken Sie das Filzpolster auf, das im Lieferumfang
Ihrer Pad-Einheit enthalten war.
* Das zweite Filzpolster, das oben in Schritt 2 vom
Beckenhalter entfernt wurde, wird zur Montage
Ihrer Pad-Einheit nicht benötigt.
9. Ziehen Sie die Flügelmutter an, um die Pad-Einheit
am Beckenhalter zu befestigen.
PCY135
PCY135
Drum-Trigger-Modul
Modulständer-
Befestigungsschrauben
Modulständer
Drum-Trigger-Modul
(Rückseite)
Vorderseite
des Moduls
Klemmschraube
Drum-Trigger-
Modul
+
Modulständer Einführen
Halteklemme
Stimmschlüssel
Keilbolzen
Stopper
Beckenhalter
Filzpolster
Bolzenabdeckung
Flügelmutter
Beckenhalter
Stopper
Bolzenabdeckung
Beckenhalter
Stopper
Bolzenabdeckung
Vollständiger Kontakt
Pad-Einheit
Beckenhalter
Filzpolster
Bolzenabdeckung
Pad-Einheit
Stopper
Spitze
Flügelmutter
Spitze des Stoppers
Kleineres
Loch
Filzpolster, das
im Lieferumfang
der Pad-Einheit
enthalten war
Montage des Hi-Hat-Ständers
1. Wenn kein (separat erhältlicher) Schlagzeugteppich
vorhanden ist, legen Sie einen Bogen Pappkarton
auf den Boden, um Kratzer zu vermeiden.
2. Lösen Sie die Flügelmutter des Hi-Hat-Ständers
(a in der folgenden Abbildung).
3. Klappen Sie das Dreibeinstativ auf, um den Ständer
zu stabilisieren.
Ziehen Sie die in Schritt 2 gelöste Flügelschraube
wieder fest.
4. Führen Sie die Zugstange durch das Loch des
Gestells (siehe Abbildung).
5. Lösen Sie wie rechts gezeigt die Flügelschraube
(b in der Abbildung), um die Hi-Hat-Klemme
zu entfernen.
* Die Hi-Hat-Klemme wird bei dem in diesem Faltblatt
gezeigten Beispiel für die Standardmontage nicht
verwendet. Verwenden Sie stattdessen die mit
Ihrem RHH135 ausgelieferte Hi-Hat-Klemme.
6. Ziehen Sie den Hi-Hat-Schaft aus der oberen
Stange .
7. Schrauben Sie den Hi-Hat-Schaft in die Mutter
an der unteren Stange .
8. Führen Sie die obere Stange von oben in den
Hi-Hat-Schaft ein, und ziehen Sie, während die
Stützplatte im Mittelbereich des Hi-Hat-Schafts
positioniert ist, die Flügelschraube fest (c in der
Abbildung rechts).
9. Entfernen Sie die Filzscheibe über der Stützplatte.
Sie wird bei dem in diesem Faltblatt gezeigten
Beispiel für die Standardmontage nicht verwendet.
10. Richten Sie das Real-Hi-Hat-Pad RHH135 ein.
* Lesen Sie hierzu den Abschnitt „Spielvor-
bereitungen“ der Bedienungsanleitung
Ihres RHH135.
Zugstange
Flügelschraube a
Zugstange
Filzscheibe
Hi-Hat-
Klemme
Stützplatte
Stützplatte
c
b
Positionieren Sie Hi-Hat-Ständer und Kick-Pad entsprechend Ihren Wünschen; orientieren Sie sich dabei an dem Beispiel
für die Standardmontage auf der anderen Seite.
Legen Sie vor Beginn der Montage einen (separat erhältlichen) Schlagzeugteppich auf dem Boden aus. Alternativ können Sie die
Packungskartons auf den Boden unter den Hi-Hat-Ständer und das Kick-Pad legen, um die Geräte vor Beschädigung zu schützen.
Schließen Sie die Pads an das Drum-Trigger-Modul an.
Verbinden Sie wie nachstehend beschrieben die Ausgänge der einzelnen Pads mit den entsprechenden Trigger-Eingangsbuchsen
des Drum-Trigger-Moduls.
Schließen Sie das Drum-Trigger-Modul an eine Stromquelle an.
Damit ist die Montage abgeschlossen. * Informationen über Ein- und Ausschalten, Prüfen des tatsächlichen Klangs und weitere Folgeschritte
finden Sie im Abschnitt „Spielvorbereitungen“ der Bedienungsanleitung Ihres Drum-Trigger-Moduls.
Montage des Kick-Pads
1. Wenn kein (separat erhältlicher) Schlagzeugteppich vorhanden ist, legen
Sie einen Bogen Pappkarton auf den Boden, um Kratzer zu vermeiden.
2. Entfernen Sie die Flügelschrauben, Federscheiben und Unterlegscheiben vom
Instrumentenkörper des Kick-Pads und legen Sie jede Gruppe in der
Reihenfolge, in der sie entfernt wurde, in der Nähe ab.
3. Verbinden Sie wie rechts gezeigt den Basisabschnitt mit dem Instrumentenkörper
und fixieren Sie ihn dann durch Montieren der im vorigen Schritt von der
Basisseite entfernten Flügelschrauben, Federscheiben und Unterlegscheiben.
Instrumen-
tenkörper
Instrumentenkörper
Basis
Unterlegscheibe Federscheibe
Flügel-
schraube
4
HINWEIS
5
1. Stecken Sie die geraden Stecker der 9-kanaligen Kabelpeitsche in die
Trigger-Eingangsbuchsen ([q SNARE] bis [o KICK/!0] und [HI-HAT CONTROL])
des Drum-Trigger-Moduls.
• Wenn Sie das Standardsetup verwenden, zeigen die Aufkleber auf den
Steckern der Kabelpeitsche den Namen des entsprechenden Pads an.
2. Stecken Sie die L-förmigen Stecker der 9-kanaligen Kabelpeitsche in die
richtigen Pads.
3. Wickeln Sie im Fall von Snare- und Tom-Pads die Kabel um die Kabelhalterungen,
um zu verhindern, dass sie herausgezogen werden.
Zu starkes Biegen kann die Pad-Kabel beschädigen. Stellen
Sie daher sicher, dass diese Kabel nicht zu stark gebogen oder
sogar geknickt sind, wenn sie um die Halterung gewickelt sind.
[Rückseite des Drum-Trigger-Moduls]
9 8 7 Nein
Anschluss
6 5 4 3 2 1
[9-kanalige
Kabelpeitsche]
Gerade
Stecker
L-förmige
Stecker
Namen der geraden Stecker
(wie auf den Aufklebern
zu sehen)
SNARE
TOM1
TOM2
TOM3
RIDE
CRASH
HI HAT
HH CON
KICK
Namen der DTX700-Buchsen
1: qSNARE
2: wTOM1
3: eTOM2
4: rTOM3
5: tRIDE
6: yCRASH1
7: iHI-HAT
8: HI-HAT CONTROL
9: oKICK/!0
HH CON HI HAT CRASH SNARE TOM1 TOM2 TOM3 RIDE KICK
[Positionen der Pad-Buchsen]
HINWEIS
6
1. Stecken Sie den Gleichstromstecker des Netzadapters in die Buchse .
Wickeln Sie das Kabel des Netzadapters um die Kabelhalterung, um ihn
zu sichern.
2. Binden Sie wie rechts gezeigt die Kabel mit Hilfe der Kabelbinder an die Stangen.
(
)
3. Schließen Sie den Netzadapter an eine Netzsteckdose an.
[Rückseite des Drum-Trigger-Moduls]
Kabelhalterung Buchse
