Einrichtung
12 DTX700 – Bedienungsanleitung
Namen und Funktionen der Komponenten
q [LCD CONTRAST]-Regler (Seite 19)
Dieser Regler stellt das Display auf optimale
Lesbarkeit ein.
w [ ]-Anschluss (Seite 13)
Verwenden Sie diesen Anschluss für den Netzadapter,
der mit Ihrem DTX700 geliefert wurde.
e Kabel-Clip (Seite 13)
Wickeln Sie das Kabel des Netzadapters um diese
Halterung, um ein versehentliches Abziehen des
Kabels während des Betriebs zu vermeiden.
r MIDI-Anschlüsse [IN] und [OUT] (Seite 13)
Die MIDI-Buchse [IN] wird verwendet, um über ein
MIDI-Kabel Controller- oder Spieldaten von einem
anderen MIDI-Gerät, beispielsweise einem externen
Sequenzer, zu empfangen. Wenn eine solche
Verbindung hergestellt ist, können Sie mit einem
anderen MIDI-Gerät den internen Klangerzeuger des
DTX700 spielen und viele seiner Parameter steuern.
Die MIDI-Buchse [OUT] wird verwendet, um in Form
von MIDI-Meldungen Spieldaten vom DTX700
an andere Geräte zu senden.
t [AUX IN]-Buchse (Auxiliary-Eingang) (Seite 13)
Externe Audiosignale können an dieser Stereo-
Miniklinkenbuchse zugeführt werden. Am [AUX IN]
können Sie einen portablen Musik-Player, einen
CD-Spieler oder andere ähnliche Geräte anschließen,
um zu Ihren Lieblingstiteln zu spielen.
y OUTPUT-Buchsen [L/MONO] und [R] (Seite 13)
Verwenden Sie diese Buchsen, um Stereo-Mischungen
vom DTX700 mit Leitungspegel (engl. Line)
auszugeben. Beispielsweise können Sie die beiden
Buchsen über monaurale Audiokabel mit dem linken
und rechten Eingang eines externen Stereoverstärkers
oder Mischpults verbinden. Verwenden Sie für eine
Mono-Ausgabe nur die Buchse [L/MONO].
u [PHONES]-Buchse (Seite 13)
Verwenden Sie diese Standard-Audiobuchse,
um einen Stereo-Kopfhörer anzuschließen.
i Trigger-Eingangsbuchsen [qSNARE]
zu [ iHI-HAT], und [!1]
Diese Trigger-Eingangsbuchsen werden verwendet,
um optionale Stereo-Pads anzuschließen (Zwei- und
Dreizonen-Pads). Sie unterstützen auch normale
Pads mit Monoausgang. Außerdem sind diese Trigger-
Eingangsbuchsen kompatibel mit Pad-Controllern.
o [HI-HAT CONTROL]-Buchse
An dieser Buchse kann ein Hi-Hat-Controller HH65
oder ein Real-Hi-Hat-Pad RHH135 über dessen
Steuerausgang angeschlossen werden.
!0 Trigger-Eingangsbuchse [oKICK/!0]
Diese Trigger-Eingangsbuchse wird verwendet, um
Mono-Pads wie das Kick-Pad KP65 anzuschließen.
Wenn Sie ein KP65 verwenden, können Sie außerdem
dessen Eingangsbuchse an der Rückseite verwenden,
um ein weiteres Mono-Pad anzuschließen. Ebenso
könnten Sie auch ein Y-Kabel (gesondert erhältlich)
an dieser Buchse anschließen, um zwei Mono-Pads
anzuschließen.
!1 Trigger-Eingangsbuchse [!2HH-KICK]
An dieser Buchse kann ein Hi-Hat-Controller HH65
(gesondert erhältlich) für den Einsatz als alternatives
Kick-Pad oder als Teil einer Doppel-Bassdrum-
Konfiguration (Seite 50) angeschlossen werden.

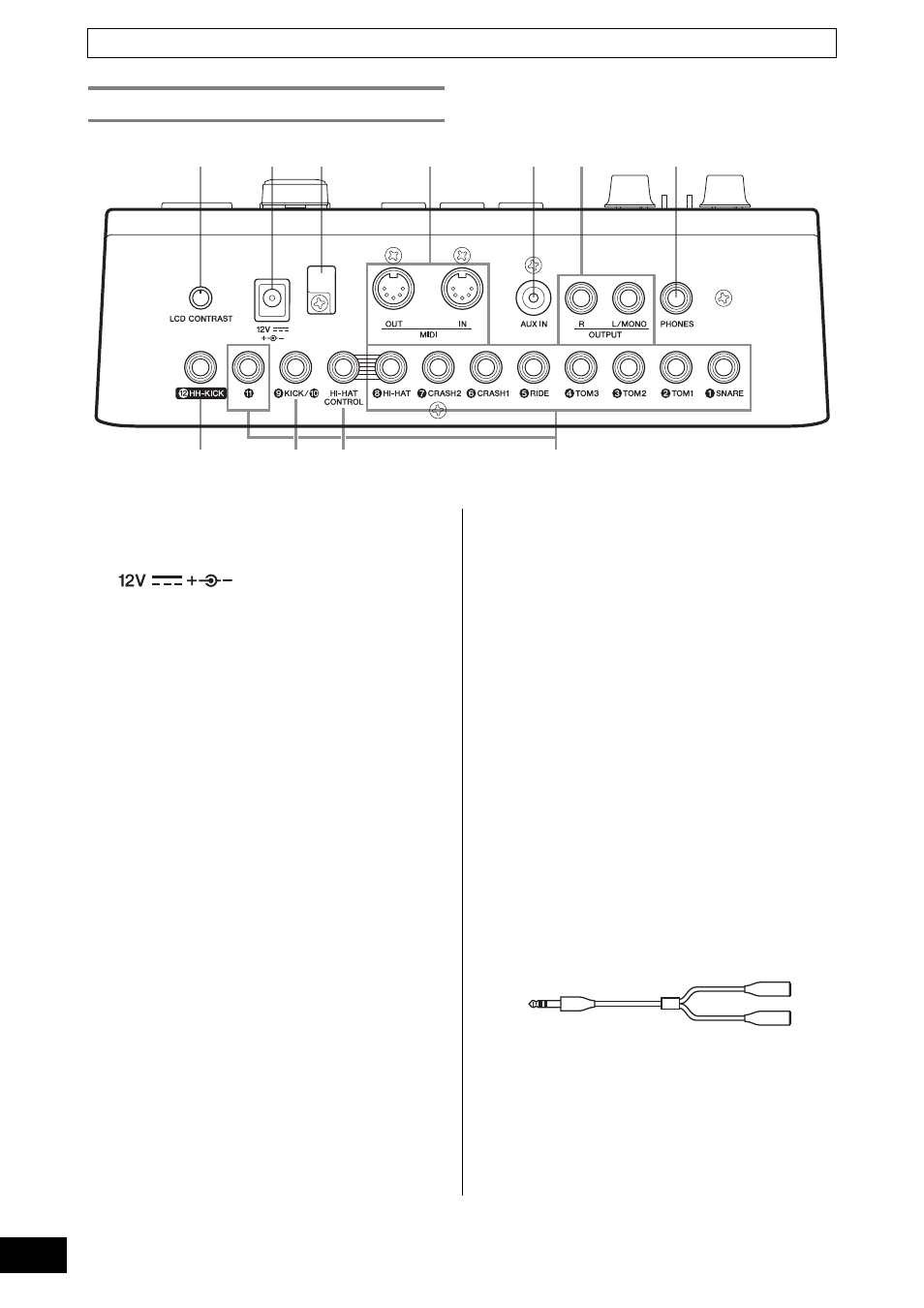

Rückseite
w e r t u y q
i !1 !0 o
