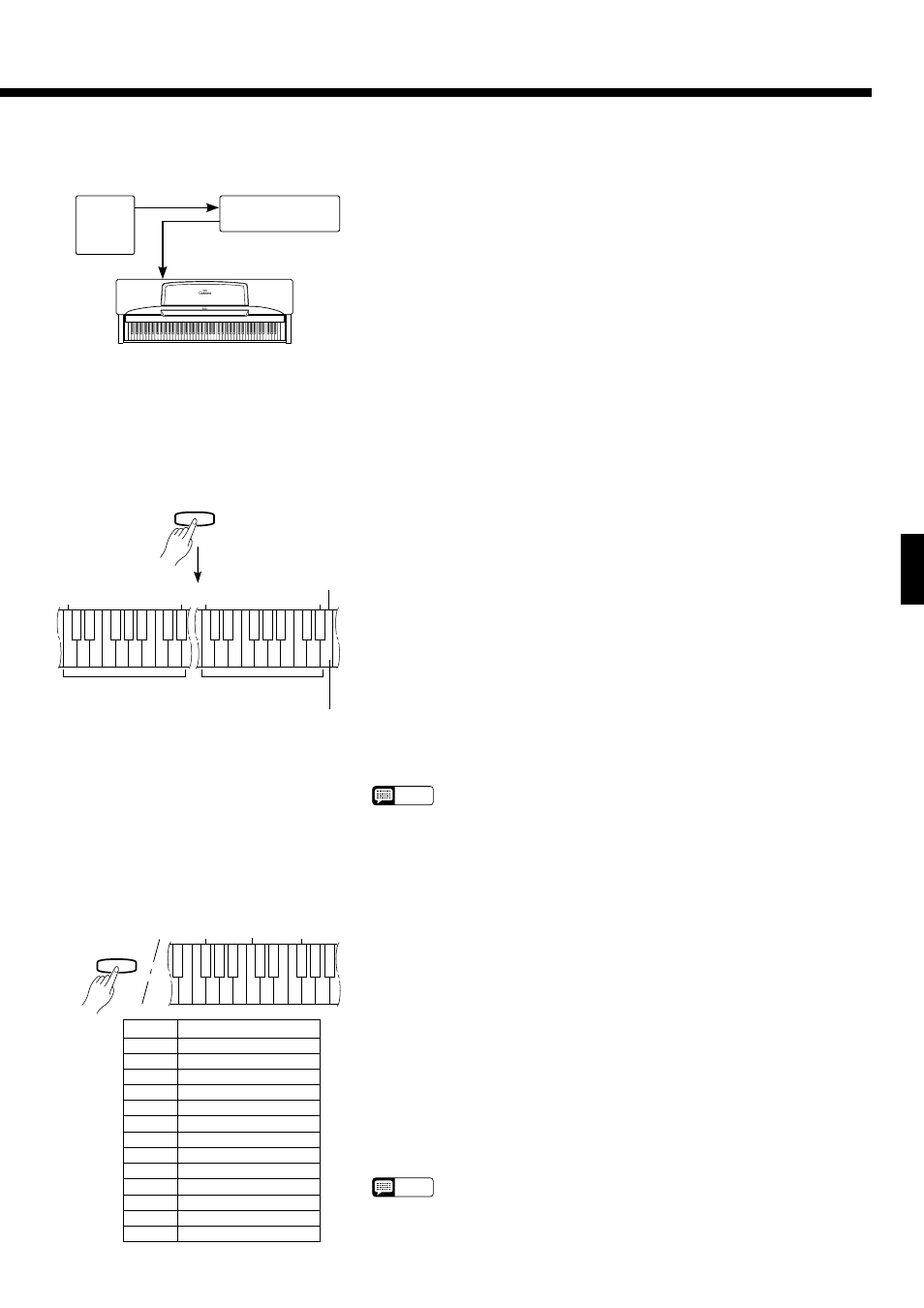

19
DOU-10
Tone Generator
MIDI IN
MIDI IN
MIDI OUT
MIDI THRU
● Wahl des MIDI-Sende- und
-Empfangskanals Das MIDI-System erlaubt das Senden und Empfangen von MIDI-Daten auf
16 verschiedenen Kanälen. Es wurden mehrere Kanäle vorgesehen, um eine
individuelle Steuerung von Geräten zu ermöglichen, die in Reihe geschaltet
sind. Damit kann ein einzelner MIDI-Sequenzer auf zwei verschiedenen Instru-
menten oder Tongeneratoren “spielen”. Dazu müssen die beiden Instrumente
auf verschiedenen MIDI-Kanälen empfangen, z. B. Instrument 1 auf MIDI-
Kanal 1 und Instrument 2 auf MIDI-Kanal 2. In diesem Fall verarbeitet Instru-
ment 1 nur die Daten, die auf Kanal 1 übertragen werden, während Instrument
2 nur auf die Daten von Kanal 2 anspricht. Auf diese Weise kann ein
Sequenzer zwei völlig verschiedene Stimmen oder Parts mit den beiden emp-
fangenden Instrumenten oder Tongeneratoren “spielen”.
Damit die MIDI-Steuerung funktionieren kann, muß der MIDI-Sendekanal
des steuernden Geräts mit dem MIDI-Empfangskanal des jeweiligen
Empfangsgeräts übereinstimmen. Als weitere Empfangsmöglichkeit gibt es
einen OMNI-Modus, der den gleichzeitigen Empfang auf allen 16 MIDI-Kanä-
len ermöglicht. Im OMNI-Modus braucht der Empfangskanal des empfangen-
den Geräts nicht auf den Sendekanal des steuernden Geräts eingestellt zu wer-
den (außer für Empfang von Modusmeldungen).
Einstellung der MIDI-Kanäle im Clavinova
Z
Halten Sie die [MIDI/TRANSPOSE]-Taste gedrückt.
X
Schlagen Sie die Taste an, die dem einzustellenden MIDI-Sende- oder
-Empfangskanal entspricht .* (Die Kanalnummern werden auf dem TEM-
PO-Display angezeigt, bei Wahl der OMNI ON-Funktion erscheint
“ALL”.)
C
Lassen Sie die [MIDI/TRANSPOSE]-Taste los.
* Die Tasten C1 bis D#2 dienen dabei zur Einstellung des Sendekanals, wäh-
rend mit den Tasten C4 bis D#5 der Empfangskanal eingestellt und der
OMNI-Modus ausgeschaltet wird (siehe linke Abbildung). Mit der Taste E5
kann der OMNI-Empfangsmodus mit Kanal 1 als Basisempfangskanal ein-
geschaltet werden.
HINWEIS
• Beim erstmaligen Einschalten wird für Empfang von Daten der OMNI-Modus
mit Kanal 1 als Basisempfangskanal und zum Senden von Daten Kanal 1
vorgegeben.
• Wenn beim Drücken der [MIDI/TRANSPOSE]-Taste die VIBES-Anzeige
aufleuchtet, ist die Tasten-Stimmfunktion aktiviert (siehe Seite 16), in wel-
chem Fall eine MIDI-Kanaleinstellung nicht möglich ist.
Diese Funktion ermöglicht die Verzetzung der vom Clavinova gesendeten
MIDI-Notendaten in Halbtonschritten um maximal 6 Halbtöne nach oben bzw.
unten. Die Tonhöhe der vom Clavinova selbst erzeugten Noten bleibt dabei
unbeeinflußt.
Einstellung der MIDI-Transponierung
Z
Halten Sie die [MIDI/TRANSPOSE]-Taste gedrückt.
X
Schlagen Sie die Taste an, die dem gewünschten Transponierungswert
entspricht.* Der jeweilige Versetzungswert wird auf dem TEMPO-Display
angezeigt.
C
Lassen Sie die [MIDI/TRANSPOSE]-Taste los.
* Mit den Tasten F#5 bis F#6 können die in der linken Abbildung gezeigten
Transponierungswerte eingestellt werden.
HINWEIS
• Beim Einschalten des Instruments wird als MIDI-Transponierungswert 0
(keine Transponierung) vorgegeben.
• Wenn beim Drücken der [MIDI/TRANSPOSE]-Taste die VIBES-Anzeige
aufleuchtet, ist die Tasten-Stimmfunktion aktiviert (siehe Seite 16), in wel-
chem Fall die MIDI-Transponierungsfunktion nicht eingesetzt werden kann.
Tongenerator
Display Transponierung
t-6 -6 Halbtöne
t-5 -5 Halbtöne
t-4 -4 Halbtöne
t-3 -3 Halbtöne
t-2 -2 Halbtöne
t-1 -1 Halbton
t 0 Normal
t 1 +1 Halbton
t 2 +2 Halbtöne
t 3 +3 Halbtöne
t 4 +4 Halbtöne
t 5 +5 Halbtöne
t 6 +6 Halbtöne
Sendekanal (C1 bis
D
# 2)
Empfangskanal (C4
bis D
# 5)
OMNI-Modus
S 1 ......... S16
Übertragungskanal
r 1 ......... r16
Empfangskanal
ALL
OMNI ON
(Empfängt auf MIDI-
Kanal 2)
Clavinova
(Empfängt auf MIDI-Kanal 1)
MIDI/
TRANSPOSE
C 1 D # 2 C 4 D # 5
1 3 5 6 8 10 12 13 15
2 4 7 9 11 14 16
1 3 5 6 8 10 12 13 15
2 4 7 9 11 14 16
E 5
MIDI/
TRANSPOSE
C 6 F # 5 F # 6
-6 -4 -2 +1 +3 +6
+5 +4 +2 0 -1 -3 -5
● MIDI-Transponierungsfunktion
