Benutzen des Notebook-PCs
Der integrierte Netzwerkanschluss kann nicht später als Upgrade installiert werden.
Nach dem Kauf können Sie Netzwerke über eine Erweiterungskarte installieren.
Anschlüsse
Netzwerkanschluss
Verbinden Sie ein Ende eines Netzwerkkabels, das RJ-45-Stecker an beiden Enden hat, mit dem
Modem/Netzwerk-Anschluss am Notebook-PC und das andere Ende mit einem Hub oder Switch. Um
die 100 BASE-TX/ 1000BASE-T-Geschwindigkeit zu erhalten, müssen Sie ein Netzwerkkabel der
Kategorie 5 (nicht Kategorie 3) mit einer Twisted Pair-Verdrahtung verwenden. Das System muss mit
einem 100 BASE-TX/ 1000BASE-T-Hub (nicht einem BASE-T4-Hub) verbunden werden, wenn Sie an
einer Schnittstelle mit 100/1000MBps arbeiten möchten. Verwenden Sie ein Kabel der Kategorie 3, 4
oder 5 mit einer Twisted Pair-Verdrahtung für 10Base-T. Dieser Notebook-PC unterstützt 10/100MBps
Vollduplex, benötigt aber dafür einen Netzwerk-Switch-Hub, auf dem die “Duplex-Funktion” aktiviert
ist. Die Standardeinstellung der Software gestattet Ihnen, die schnellste Geschwindigkeit zu verwenden,
ohne weitere Einstellungen vornehmen zu müssen.
1000BASE-T (oder Gigabit) wird nicht in allen Modellen unterstützt.
Twisted-Pair-Kabel
Dieses Kabel zum Anschluss der Ethernetkarte an einen Host (normalerweise
ein Hub oder Switch) wird “Straight-through Twisted Pair Ethernet (TPE)”
genannt. Die Anschlüsse an den Enden sind sogenannte RJ-45-Anschlüsse,
welche nicht kompatibel mit RJ-11-Telefonanschlüssen sind. Beim Anschluss
zweier Computer ohne zwischengeschalteten Hub ist ein Crossover Twisted-Pair
erforderlich. Gigabit-Modellen unterstützen automatisches Crossover, daher ist ein Crossover-LAN-
Kabel optional.
Netzwerkkabel mit RJ-45-
Anschlüssen

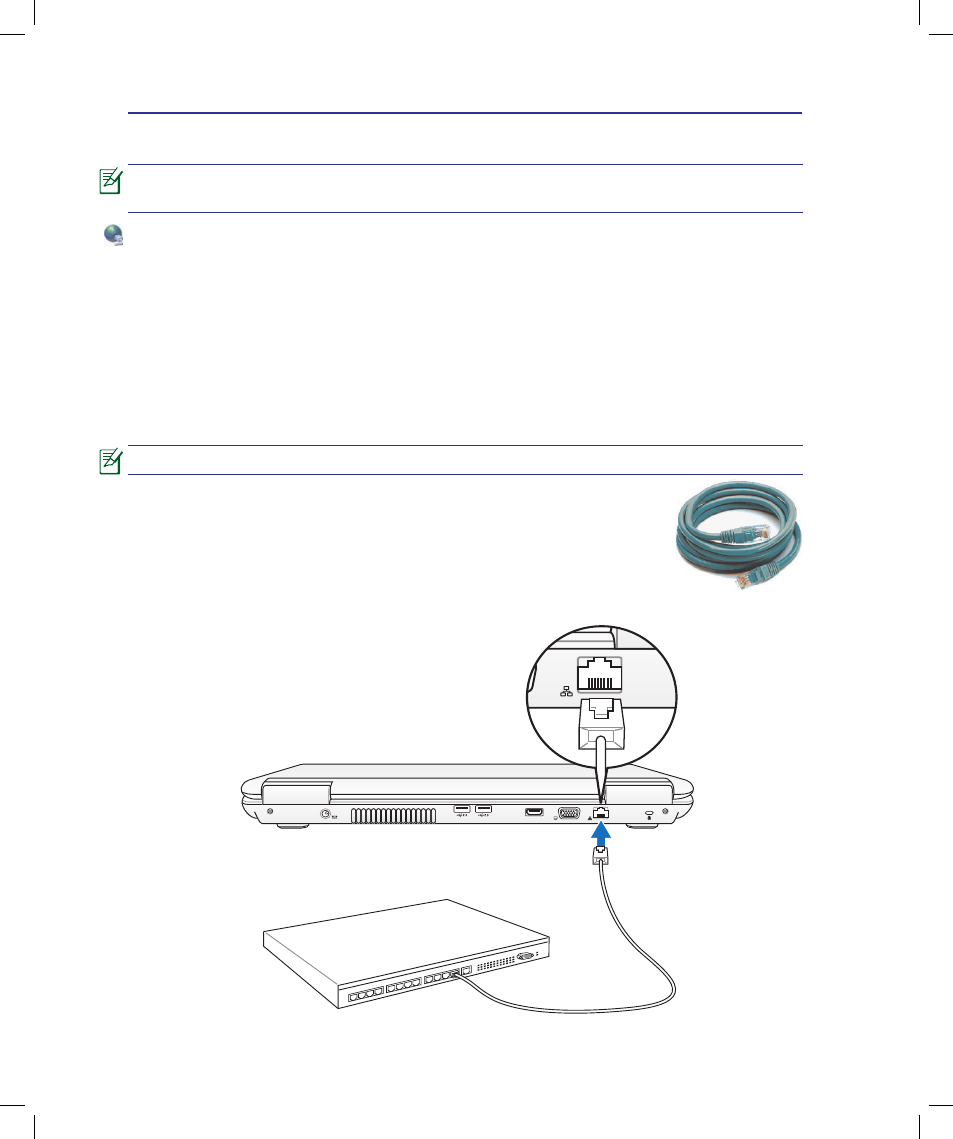

Beispiel für eine Verbindung des Notebook-PCs
mit einem Netzwerk-Hub oder -Switch über den
integrierten Ethernet-Controller.
HDMI
Netzwerk-Hub oder Switch
