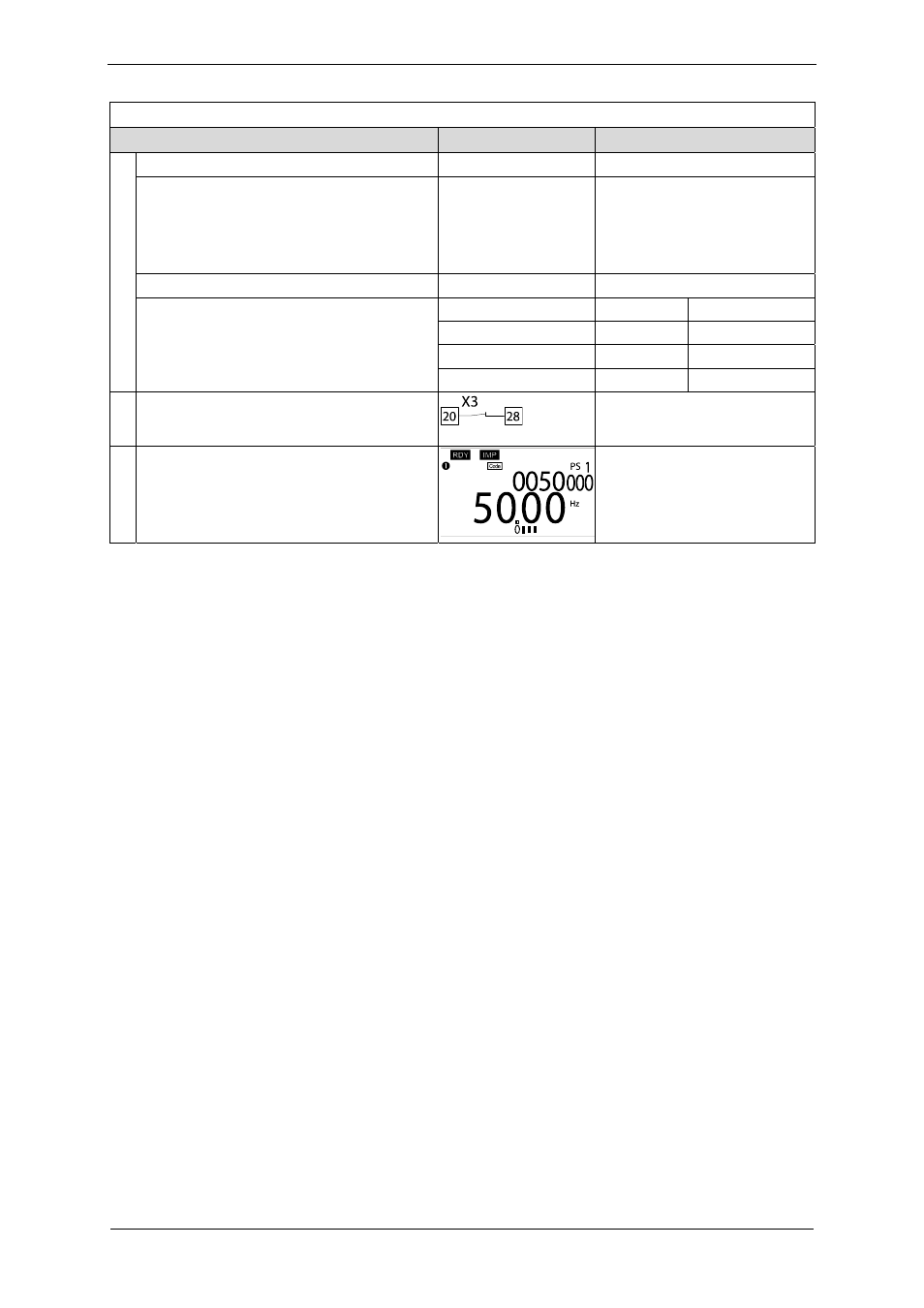

Inbetriebnahme
Die Grundeinstellungen sind abgeschlossen. Sie können den Antrieb jetzt starten:
Antrieb starten
Bemerkung
Sollwert vorgeben.
A) Mit dem Keypad
In C0140 die gewünschte
Ausgangsfrequenz einstellen.
Die Minimalfrequenz in C0010
und der Sollwert-Offset in
C0140 werden addiert!
B) Mit Potentiometer an den Klemmen 7, 8, 9
Klemme
E3 E4
34 Hz (2000/min)
HIGH
LOW
67 Hz (4000/min)
LOW
HIGH
12.
C) Festdrehzahl über Klemme anwählen
50 Hz (3000/min)
HIGH
HIGH
13. Regler freigeben.
misc002
Klemme X3/28 = HIGH
14. Der Antrieb läuft jetzt mit der eingestellten
Frequenz. Die aktuelle Ausgangsfrequenz
können Sie unter C0050 ablesen.
Set Disp
SubCode Para H / L
Wenn der Antrieb nicht anläuft,
zusätzlich
drücken.
5.4 Aggregat
abschalten
Abschalten:
1 Reglersperre setzen (Klemme X3/28 = LOW)
2 Spannungsversorgung
ausschalten.
3 Absperrorgan in Saug- / Druckleitung
schließen.
