9900 Transmitter
Anschlussidentifi zierung
Anschlüsse 3-4: Schleifenstrom
(kann ebenfalls als Systemstrom verwendet werden)
● 10.8 bis 35.2 VDC
HINWEIS: Hintergrundbeleuchtung, LEDs und das optionale Relaismodul
können nicht mit Schleifenstrom betrieben werden. Alle angeschlossenen
Sensoren oder angeschlossene Sensorelektronik, die nicht mit
Schleifenstrom betrieben werden, sind ebenfalls funktionsunfähig.
Anschlüsse 1-2: Gleichstrom
Für das Gerät erforderlich
● 10.8 bis 35.2 VDC Eingangsstrom für Sensoren,
Relais und die LCD-Hintergrundbeleuchtung
Anschlüsse 7-10: Digital (S
3
L)/Frequenzeingang
7:
V+: +5-VDC-Ausgang zum Sensor (schwarzer Draht)
8:
DATA: Eingangssignal vom Sensor (roter Draht)
9:
GND: Sensormasse (weißer Draht)
10: SHLD:
Kabelabschirmung
Anschlüsse 5-6: Open-Kollektor
● Software ist auswählbar für Arbeitskontakt oder Ruhekontakt.
● Können bei Nichtverwendung deaktiviert (ausgeschaltet) werden

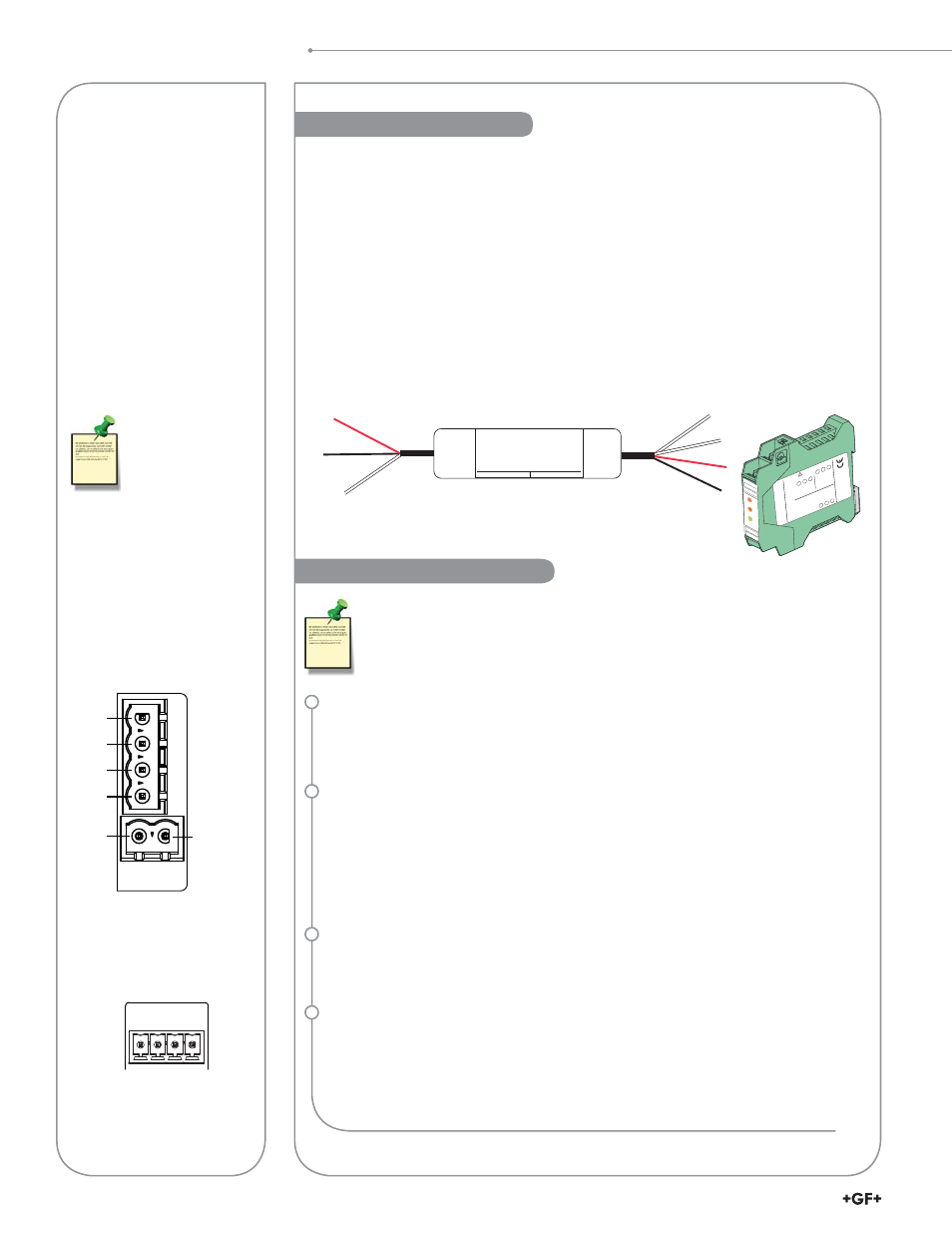

Anschlussidentifi zierung
Beim Anschluss eines nicht von Signet stammenden Sensors an den 9900 muss das 4- bis
20-mA-Signal des Sensors in ein digitales (S
3
L) Signal umgewandelt werden. Der 8058
i-Go Signalwandler kann ein beliebiges 4- bis 20-mA-Signal empfangen und das Signal in
das digitale (S
3
L) Format umwandeln.
Signaltyp: 4 bis 20 mA
1. Den 8058 zwischen der 4- bis 20-mA-Schleifenquelle und den digitalen (S
3
L)
Eingangsanschlüssen des 9900 verdrahten (siehe S. 14).
2. Im Menü „9900 INPUT TYPE“ (9900 Eingangstyp) (siehe Abschnitt des Menüs
„System Setup“ [Systemeinrichtung] S. 25) den 4- bis 20-mA-Eingang angeben.
3. Zusätzliche Kennzeichnungen und Abkürzungen gemäß Beschreibungen auf
S. 42-43 festlegen.
4-20 mA
Input
N/C
3
Loop1 -
2
Loop1 + 1
+GF
+
S L
Output
3
7
+
5VDC
8
S L
9
GND
3
8058
i-Go™
4-20mA
to S
3
L
Conver
ter
3
-8
0
5
8
.6
10
D
35VDC
MAX
N/C
6
Loop2
-
5
Loop2+
4
3 2
1
6
5 4
7 8 9
Lo
op
1
PW
R
+GF
+
N/C
S
L
DA
TA
3
Lo
op
2
PW
R
Sig
net
8058
8058-2
Für den 8058-2
NUR Kanal 1
verwenden.
8058-1
Signet 8058 i-Go™
4-20 mA to S
3
L Converter
+GF+
4-20 mA input
S
3
L Output
Eingang
4 bis 20 mA
Ausgang
S
3
L
Weiß
Abschirmung
Abschirmung
Schwarz
Schwarz
Rot
Rot
10
9
7 8
V+
DA
T
A
GND
SHLD
Digital (S
3
L)/Frequenz
1
2
3
4
5
6
PWR+
PWR–
Loop+
Loop–
OC-
OC+
Stromversorgung
Der 9900 erfordert geregelte 10,8 bis 35,2 VDC (24 VDC nominal) von einer
externen Stromversorgung (nicht im Lieferumfang enthalten).
Die maximale Stromaufnahme beträgt:
200 mA = 9900 ohne Relaismodul
300 mA = 9900 mit Relaismodul
