9900 Transmitter

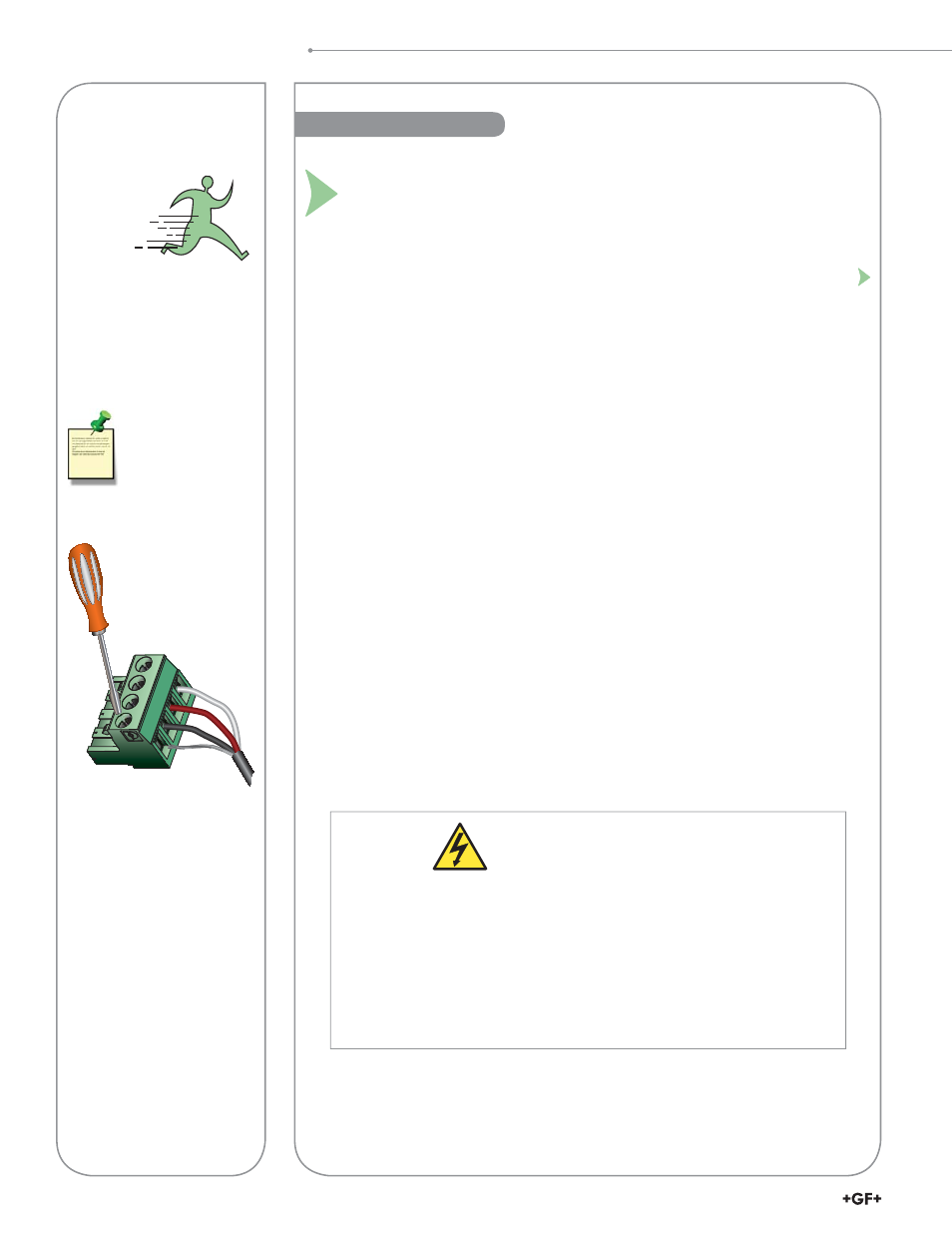

Verdrahtung
Alle Verdrahtungsanschlüsse am 9900 erfolgen über entfernbare Anschlüsse.
Allgemeine Informationen:
● Die Strom-, Schleifen- und Open-Kollektor-Stecker und der Relaismodulstecker sind
für die Drahtgrößen 12 bis 28 AWG konzipiert. Der S
3
L/Frequenz-Stecker und der Leit-/
Widerstandsfähigkeitsmodulstecker sind für die Drahtgrößen 16 bis 28 AWG konzipiert.
● Um das Ausfransen zu verhindern, die Drahtenden 7 mm abisolieren und
Quetschhülsen verwenden.
● Das Drahtende bzw. die Quetschhülse vollständig in den Anschluss einführen und mit
der Schraube sichern.
● Die Wechselstromleiter, die ggf. an den internen Relais angeschlossen sind, dürfen
niemals mit der Niederspannungsverdrahtung in Berührung kommen.
Inbetriebnahme des Systems: Schritt 2
Für alle Anschlüsse die Verdrahtung bei ausgeschaltetem Transmitter
durchführen. Zu diesem Zeitpunkt müssen alle angeschlossenen
4- bis 20-mA- und relaisbetätigten Ausgangsgeräte offl ine sein.
Die Sensoren (S. 11), den Strom (S. 17) und das/die Relais (S. 18) anschließen.
Nächster Schritt: Relaisfunktionen (siehe S. 19).
Hinweise zur Verdrahtung:
● Sensor-, Gleichstrom- und 4- bis 20-mA-Kabel nicht in einem Installationsrohr mit
Wechselstromleitungen verlegen. Elektrische Störungen können das Sensorsignal
beeinfl ussen.
● Das Verlegen der Sensorkabel in geerdeten Installationsrohren aus Metall kann
elektrischen Störungen und mechanischen Schäden vorbeugen.
● Die Kabeleinführungen abdichten, um Feuchtigkeitsschäden zu verhindern.
● Jeweils nur einen Draht in einen Anschluss einführen.
● Doppelkabel außerhalb des Anschlusses spleißen oder entsprechende
Drahtquetschhülsen mit einem Durchmesser von max. 2 mm verwenden.
Verdrahtung
Erforderliche Werkzeuge
● Kreuzschlitzschraubendreher
● Schlitzschraubendreher
● Abisolierzange
● Die Handhabung der Plug-in-Module minimieren, um die
Wahrscheinlichkeit von Schäden aufgrund von elektrostatischer Entladung
zu reduzieren.
● Module an den Kanten handhaben. Niemals freigelegte Schaltkreise oder
Kontakte berühren.
● Bei der Handhabung der Module ein Antistatik-Armband tragen, auf einer
Antistatik-Matte stehen oder mit einer Hand ein ordnungsgemäß geerdetes
Rohr oder anderes ordnungsgemäß geerdetes Metall berühren.
VORSICHT:
Elektrostatische Entladung vermeiden.
Für Feldmontage-
installationen siehe
Verdrahtungsplan im
Feldmontagegehäuse.
