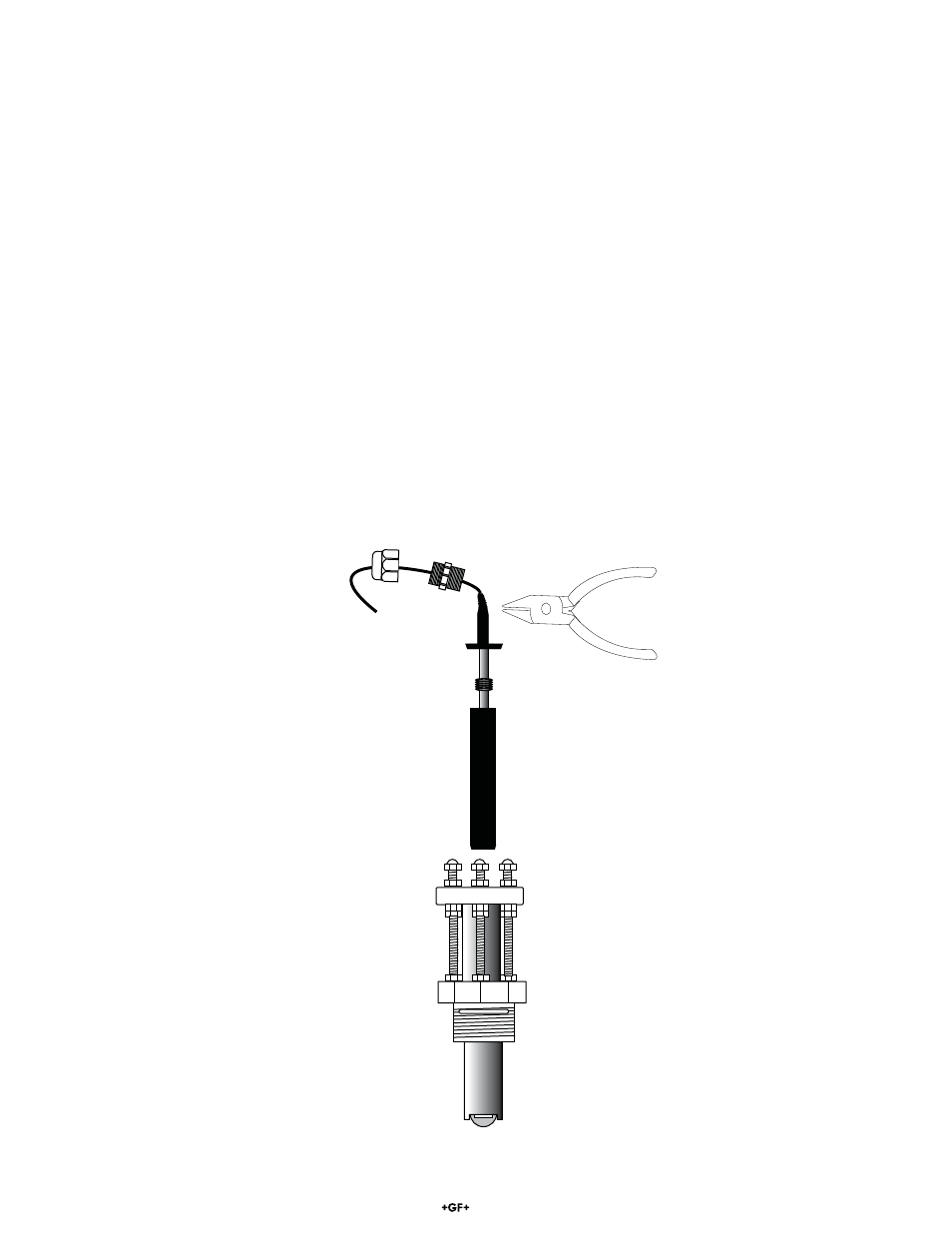

4. Ein- und Ausbau des Elektronikmoduls
Das Elektronikmodul dieses Sensors kann ausgetauscht werden, ohne dass hierfür das Stahlgehäuse des Sensors ausgebaut
werden muss.
1. Lösen Sie den wasserdichten Anschlussdeckel.
2. Lösen Sie die wasserdichte Schraubkupplung vom Sensorgehäuse.
3. Fassen Sie die Elektronik an der Gummi-Zugentlastung (nicht am Kabel) an und ziehen Sie kräftig.
Erneute Installation des Elektronikmoduls:
'DV 0RGXO LQ GDV 6HQVRUJHKlXVH HLQVHW]HQ 6LFKHUVWHOOHQ GD GDV 0RGXO YROOVWlQGLJ HLQJHIKUW LVW 'LH (OHNWURQLNPRGXOIKOHUVSLW]
e muß das Sensorgehäuse unten berühren.
'LH ÀVVLJNHLWVGLFKWH $QVFKOXVWFNHLQKHLW HUVHW]HQ +,1:(,6 *HZLQGHGLFKWXQJVPLWWHO DXI GLH *HZLQGH GHU ZDVVHUGLFKWHQ
Kabelführung auftragen.
Um das Kabel mit Schutzrohr zu installieren, entfernen Sie das wasserdichte Verbindungsstück komplett und schrauben die
Kabelführung (1/2 Zoll) oben in das Sensorgehäuse ein.
ò=ROO 137*HZLQGH
Elektronikmodul
3-2540.260-1 (Standard Sensor)
3-2540.260-2 (Hot-Tap Sensor)
Flüssigkeitsdichter Anschlußstück-
.RPSUHVVLRQV¿WWLQJ PLW ò=ROO
137*HZLQGH
Flüssigkeitsdichte
Anschlußstückkappe
Das Elektronikmodul an
der Gummi-Zugentlastung
festhalten
