Optionen: alarmrelais – GF Signet 4150 Turbidimeter Benutzerhandbuch
Seite 16
16
Signet 4150 Turbidimeter
Signet Turbidimeter
ENTER
ENTER
ENTER
ENTER
ENTER

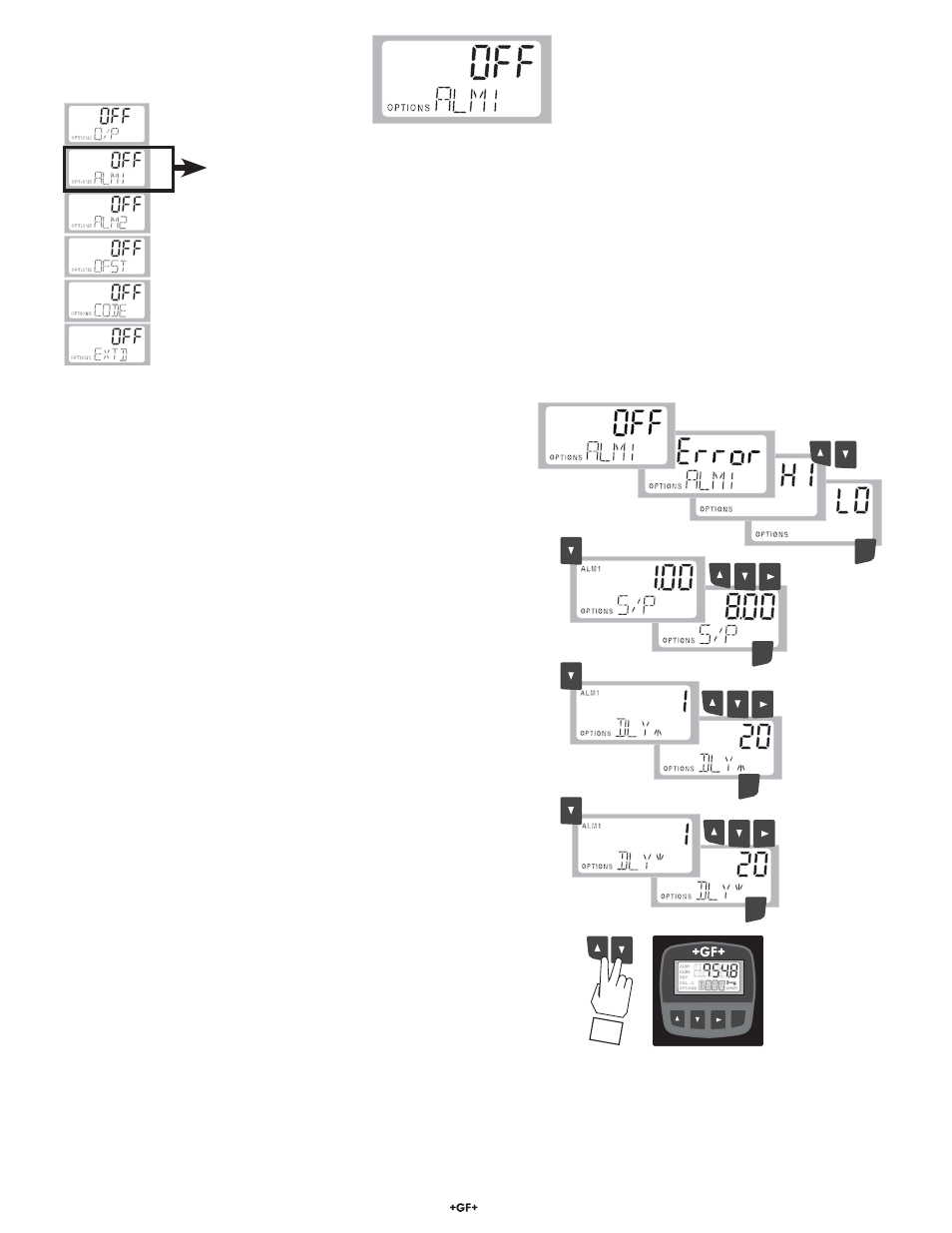

OPTIONEN: Alarmrelais
1. Die Taste ź drücken, um zur ALM1-Anzeige zu blättern.
3. Die Tasten Ÿ und ź drücken, um den Betriebsmodus Off (Aus), Error
(Fehler), Hi (Überschreitung) oder Lo (Unterschreitung) für dieses Relais
zu wählen. Die ENTER-Taste drücken, um die Einstellung zu speichern.
Bei der Einstellung „Error“ (Fehler) kann der Alarm bei den folgenden
Fehlern ausgelöst werden:
• DESC – Siehe „Dampfbeseitigung“ (S. 18)
• CLN – Siehe „Ultraschall-Reinigung“ (S. 19)
• NoMA – Siehe „Anzeige“ (S. 6)
• Allen
Systemausfällen
4.
Die Taste ź drücken. Auf der unteren Anzeige wird S/P (Set Point,
Sollwert) eingeblendet.
Die ALM1- oder ALM2-Symbole werden eingeblendet, um anzuzeigen,
welches Relais eingestellt wird.
Die Taste Ź drücken. Die obere Anzeige blinkt.
Die Tasten Ÿ und ź drücken, um zum NTU-Wert zu blättern, bei dem
der Alarm aktiviert wird.
Die ENTER-Taste drücken, um die Einstellung zu speichern.
Die Taste ź drücken, um zum nächsten Menüelement zu blättern.
5. Die Taste ź drücken. Auf der unteren Anzeige wird DLY Ÿ (Delay ON
time, Verzögerung-eingeschaltet-Zeit) eingeblendet.
Die Taste Ź drücken. Die obere Anzeige blinkt.
Die Tasten Ÿ und ź drücken, um zur Zeit (von 1 Sekunde bis 100
Sekunden) zu blättern, bevor das Alarmrelais aktiviert wird.
Die ENTER-Taste drücken, um die Einstellung zu speichern.
Die Taste ź drücken, um zum nächsten Menüelement zu blättern.
6. Die Taste ź drücken. Auf der unteren Anzeige wird DLY ź (Delay OFF
time, Verzögerung-ausgeschaltet-Zeit) eingeblendet.
Die Taste Ź drücken. Die obere Anzeige blinkt.
Die Tasten Ÿ und ź drücken, um zur Zeit (von 1 Sekunde bis 30
Sekunden) zu blättern, bevor das Alarmrelais deaktiviert wird.
Die ENTER-Taste drücken, um die Einstellung zu speichern.
Die Tasten Ÿ und ź gleichzeitig drücken, um das
Menü OPTIONS (Optionen) zu verlassen und zum
Normalbetrieb zurückzukehren.
Die Taste ź erneut drücken, um zur ALM2-Anzeige zu blättern.
Die Taste Ź drücken, um Alarm 2 zu programmieren. Die obere
Anzeige blinkt. Schritte 3 bis 6 wiederholen.
2. Die Taste Ź drücken, um Alarm 1 zu programmieren.
Die obere Anzeige blinkt.
Das 4150 verfügt über zwei Relais, die als Überschreitungs-, Unterschreitungs- oder Fehleralarme
programmiert werden können. Die Relais sind werkseitig auf OFF (Aus) eingestellt.
Bei Aktivierung und Moduseinstellung auf Überschreitung oder Unterschreitung kann jedes Relais
mit einem Setpoint (S/P, Sollwert), einer Delay ON time (Verzögerung-eingeschaltet-Zeit) und
einer Delay OFF time (Verzögerung-ausgeschaltet-Zeit) programmiert werden.
Optionen: Alarmrelais (ALM)
