20 Signet 4150 Turbidimeter
Ultraschall-Reinigung
• Die Modelle 3-4150-3, 3-4150-4, 3-4150-5 und 3-4150-6
verfügen über eine spezielle DurchÀ ussküvette mit einem
Ultraschall-Piezowandler an der Unterseite. Federkontakte
im Küvettengehäuse senden ein Hochfrequenzsignal an den
Piezowandler. Die Vibrationen verhindern, dass Ablagerungen
und andere Schwebstoffe im Prozesswasser an der
InnenÀ äche des Optikglases haften bleiben.
• Das Ultraschall-System dient nicht dazu, verschmutzte
Küvetten zu reinigen oder die manuelle Reinigung komplett zu
ersetzen, es wird jedoch den Zeitraum zwischen Reinigungen
drastisch erhöhen.

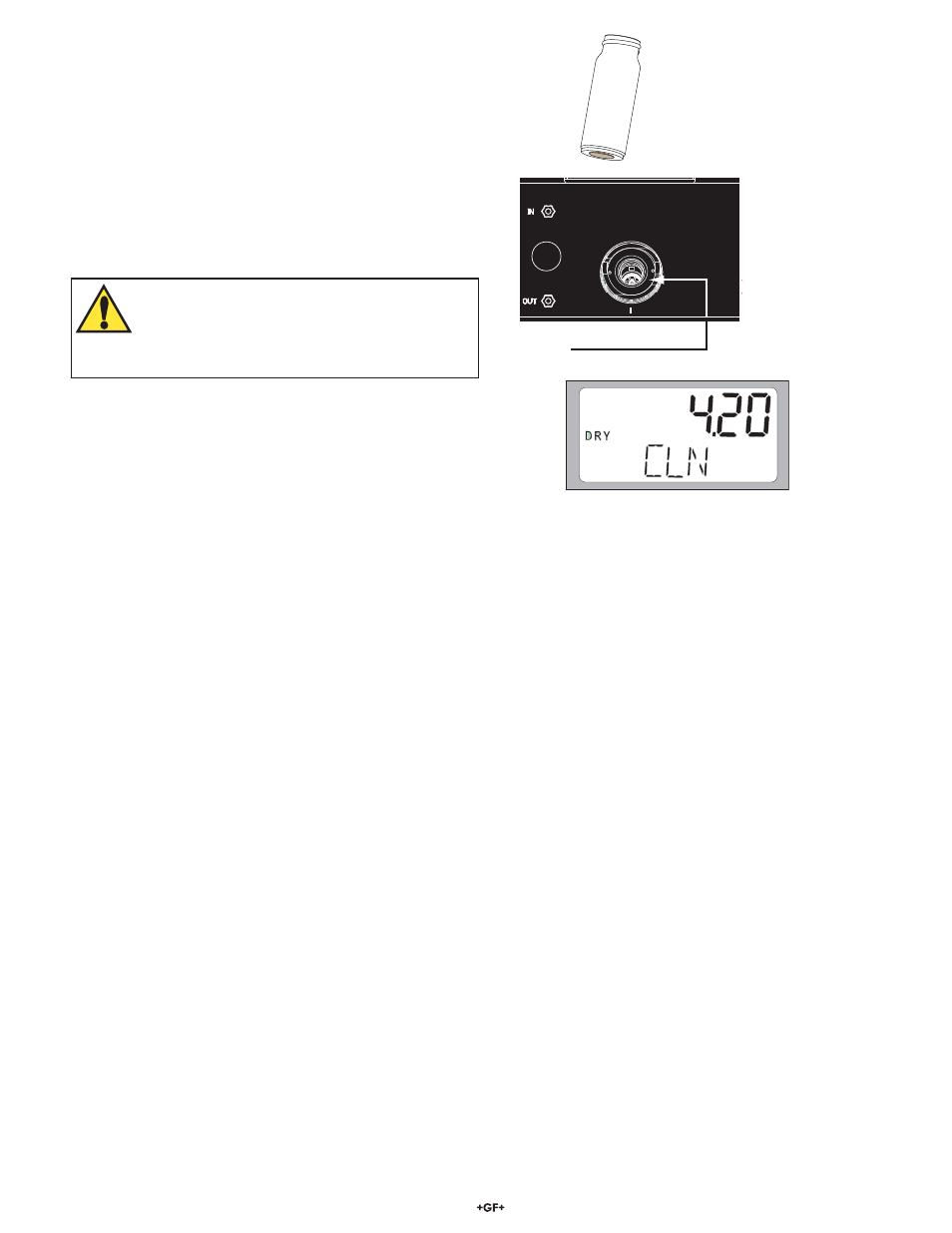

Durchflussküvette mit
Ultraschall-Wandler
(4150-0004)
Ultraschall-Kontaktfedern
Ultraschall-Reinigung nur
bei 3-4150-3, 3-4150-4,
3-4150-5 und 3-4150-6.
• Das 4150 blendet CLN (Reinigen) auf der unteren Anzeige ein,
wenn ein Küvettenproblem erkannt wird:
• Falsche Küvette installiert.
• Kein Kontakt zwischen Piezowandler der Küvette und Federn.
• CLN (Reinigen) ist ein Alarmzustand. Alle aktiven Relais werden in den Alarmzustand geschaltet (falls im Menü OPTIONS
[Optionen] eingestellt), und der 4- bis 20-mA-Ausgang wird auf den ERLV-Wert (Error Level, Fehlerstufe) gesperrt, der im Menü
OPTIONS (Optionen) in der Kon¿ guration des 4- bis 20-mA-Ausgangs festgelegt wurde (S. 10): OFF (Aus), 0 mA, 2 mA oder
4 mA. Die Werkseinstellung ist OFF (Aus).
• Nach der Installation der Küvette blendet das 4150 30 Minuten lang DRY (Trocknen) auf der unteren Anzeige ein. Während
dieser Zeit funktioniert der Ultraschall-Schaltkreis nicht, so das Dampfbeseitigungssystem jegliche Feuchtigkeit aus dem
Ultraschall-Wandler entfernen kann.
• Das Dampfbeseitigungssystem beseitigt KEINE großen Wassertropfen, sondern nur Restfeuchtigkeit. Die Meldung DRY
(Trocknen) ist normal und wird nicht als Alarmzustand betrachtet. Aus diesem Grund werden keine Alarme implementiert.
Wenn die Küvette während dieser Periode entfernt wird, wird der Alarm CLN (Reinigen) erst angezeigt, wenn die 30-minütige
Trocknungsperiode abgelaufen ist.
Die externe OberÀ äche der Ultraschall-Küvette muss
vor dem Einsetzen in den Sensor vollständig trocken
sein. Wenn Feuchtigkeit auf der Küvette oder dem
Wandler sichtbar ist, ist die Gefahr groß, dass die
Sensorelektronik und der Wandler beschädigt werden.
