Seite 7

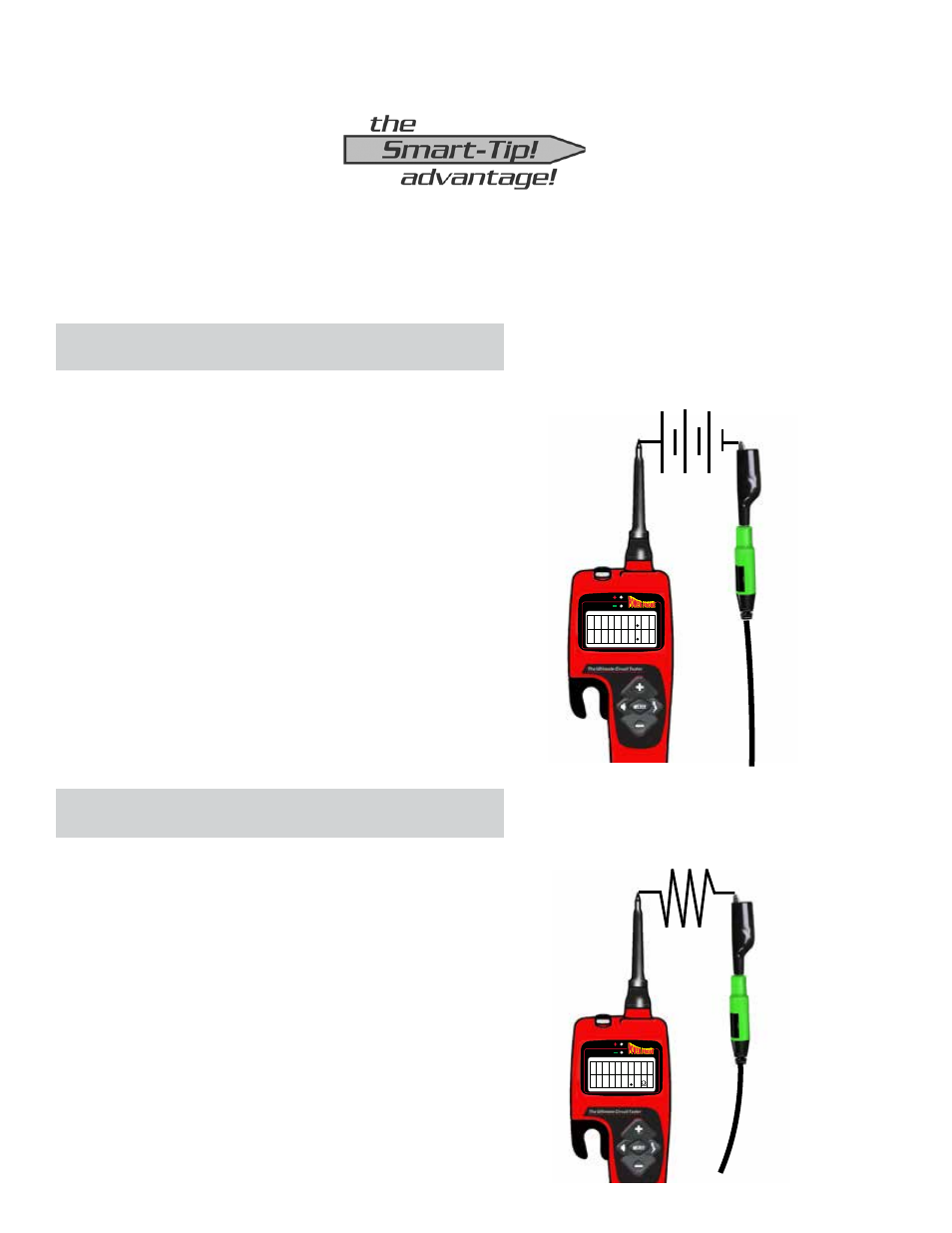

a) Spannungsprüfung im
Power-Probe-hook-Modus:

Die Spannungsprüfung erfolgt einfach, indem ein Schaltkreis mit

der Prüfspitze berührt wird. Das Ergebnis kann auf der Anzeige

abgelesen werden. Die Auswahl des Voltmeters vor der Prüfung

ist nicht erforderlich, da dies der Hook automatisch erledigt.

Zudem zeigt der Hook sowohl die Batteriespannung als auch die

Prüfspitzenspannung an, um den Spannungsvergleich zu erleichtern.

Spannungsprüfung im Power-Probe-Hook-Modus:

1. Die Einstellungs-Parameter auf der Anzeige ablesen.

2. Die Prüfspitze an ein Spannungspotential halten.

3. Den Unterschied zwischen VOLT und BATT auf der Anzeige

ablesen.

Befindet sich die Spannungsdifferenz im Rahmen der LED-

Spannungsabfall-Einstellung, dann leuchtet die rote LED auf

und das HOT SHOT

®

Symbol wird angezeigt.

Ist die Spannungsdifferenz größer als die

LED-Spannungsabfall-Einstellung, dann leuchtet die rote LED nicht auf.

4. Spannung kann von 0 bis 99,9 V gemessen werden.

IV - Power-ProBe-hook-MoDUS

Im Power-Probe-Hook-Modus profitieren Sie durch den „Smart Tip Advantage“ von zahlreichen neuen effizienten

Funktionen, durch die elektrische Probleme schneller als mit jedem anderen Tester behoben werden können.

Warum?

Wegen der automatischen Auswahl

der RICHTIGEN MESSGRÖSSE und der RICHTIGEN FUNKTION für den RICHTIGEN SCHALTKREIS-Zustand.

Widerstandsprüfung

100 Ω

H

O M

0

0

1 0

Spannungsprüfung

11,8 V

b) widerstandsprüfung im Power-Probe
hook-Modus:

Die Widerstandsprüfung erfolgt einfach, indem ein Schaltkreis oder

ein Bauteil mit der Prüfspitze berührt wird. Das Ergebnis kann auf

der Anzeige abgelesen werden. Die Auswahl des Ohmmeters vor der

Prüfung ist nicht erforderlich, da dies der Hook automatisch erledigt.

Er stellt außerdem auch den Dezimalpunkt richtig ein.

Widerstandsprüfung im Power-Probe-Hook-Modus:

1. Die Prüfspitze an einen Schaltkreis oder ein Bauteil mit Widerstand

gegen Masse halten.

Der Widerstand wird im Bereich von 0 bis 15 Megohm gemessen und

angezeigt.

Das Massekabel muss mit Gehäusemasse oder einem anderen

gemeinsamen Massekontakt verbunden sein, um 2 Ohm

oder weniger genau messen zu können. Dadurch werden

Spannungsabfälle im 20-Fuß-Kabel vermieden und die Genauigkeit

verbessert.

O T

V L

8

B A T

1 2

6

T

1 1
