See-Thru CPR®
9650-0350-08 Rev. H
ZOLL AED Pro Bedienerhandbuch
4–7

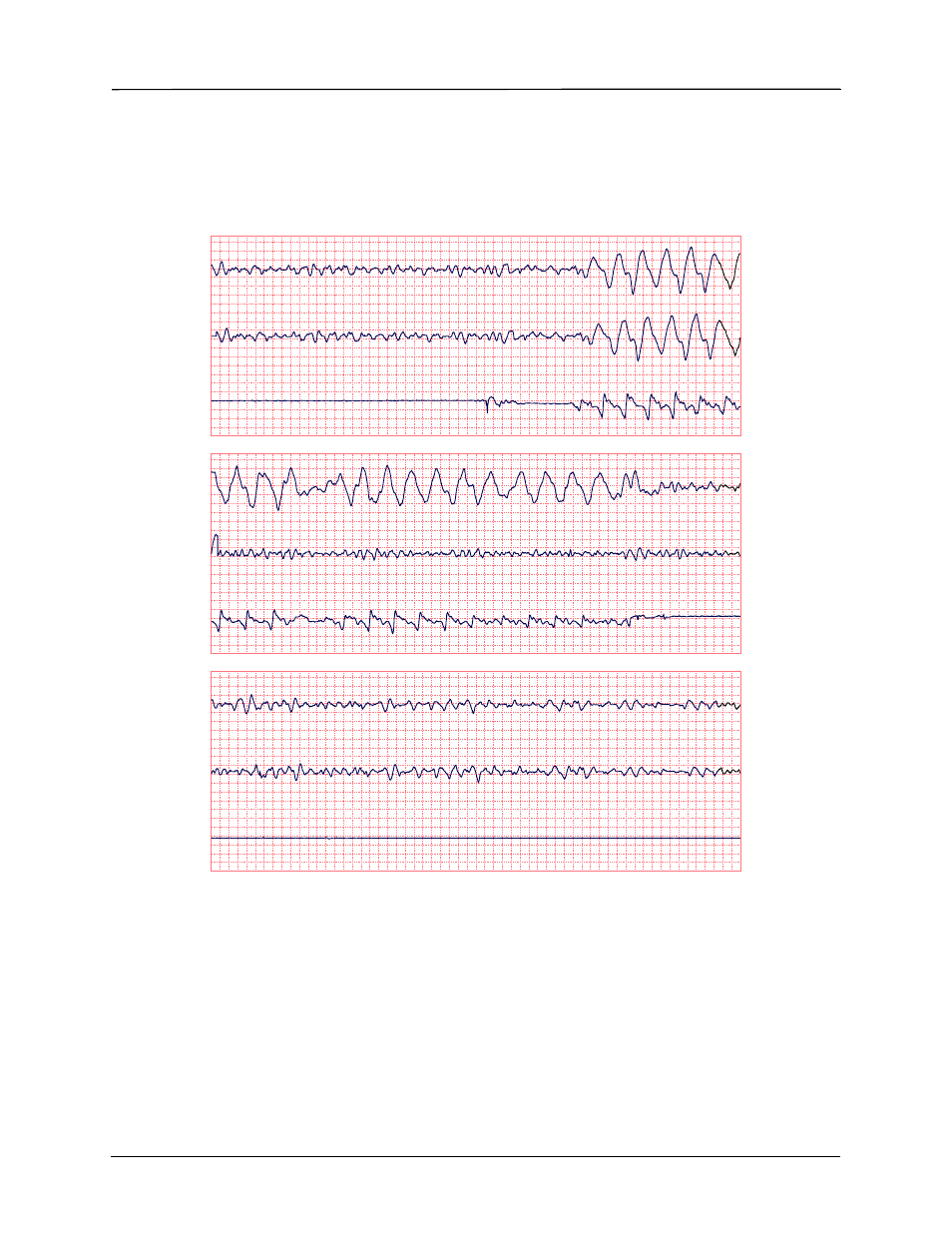

In Abbildung 2 wird bei einem Patienten Kammerflimmern angezeigt. Während der
Herzdruckmassage ist Kammerflimmern etwas schwieriger zu erkennen. Bei diesem EKG ist
der zugrunde liegende Rhythmus gut zu erkennen, da das gesamte CPR-Artefakt durch den
Filter beseitigt werden konnte.
Abbildung 2.
CoarseVF
0:00
0:12
Raw ECG
Raw ECG
Filtered ECG
Filtered ECG
CPR
CPR
CoarseVF
0:12
0:24
Raw ECG
Raw ECG
Filtered ECG
Filtered ECG
CPR
CPR
| Filter ON
•
CoarseVF
0:24
0:36
Raw ECG
Raw ECG
Filtered ECG
Filtered ECG
CPR
CPR
| Filter OFF
•
12.5 mm/sec, 5 mm/mV
Grobes Kammerflimmern
0:00
0:12
Roh-EKG
Roh-EKG
Gefiltertes EKG
Gefiltertes EKG
Wiederbelebung
Wiederbelebung
Grobes Kammerflimmern
0:12
0:24
Roh-EKG
Roh-EKG
Gefiltertes EKG
Gefiltertes EKG
Wiederbelebung
Wiederbelebung
| Filter EIN
•
Grobes Kammerflimmern
0:24
0:36
Roh-EKG
Roh-EKG
Gefiltertes EKG
Gefiltertes EKG
Wiederbelebung
Wiederbelebung
| Filter AUS
•
12,5 mm/s, 5 mm/mV
