INBETRIEBNAHME
64
OPTISONIC 6300
www.krohne.com
12/2009 - 4000264002 - HB OPTISONIC 6300 R03 de
5.4 Mechanische Installation für große Ausführung
Montage der OBEREN Schiene
Montage der OBEREN Schiene
Montage der OBEREN Schiene
Montage der OBEREN Schiene
INFORMATION!
Zur Installation der großen Ausführung benötigen Sie Taschenrechner, Messband, Stift und
Papier.
VORSICHT!
Sorgen Sie dafür, dass Sie die Schiene parallel zum Rohr anbringen. Montieren Sie die
Befestigungseinheiten und den Kabelkasten wie unten dargestellt.

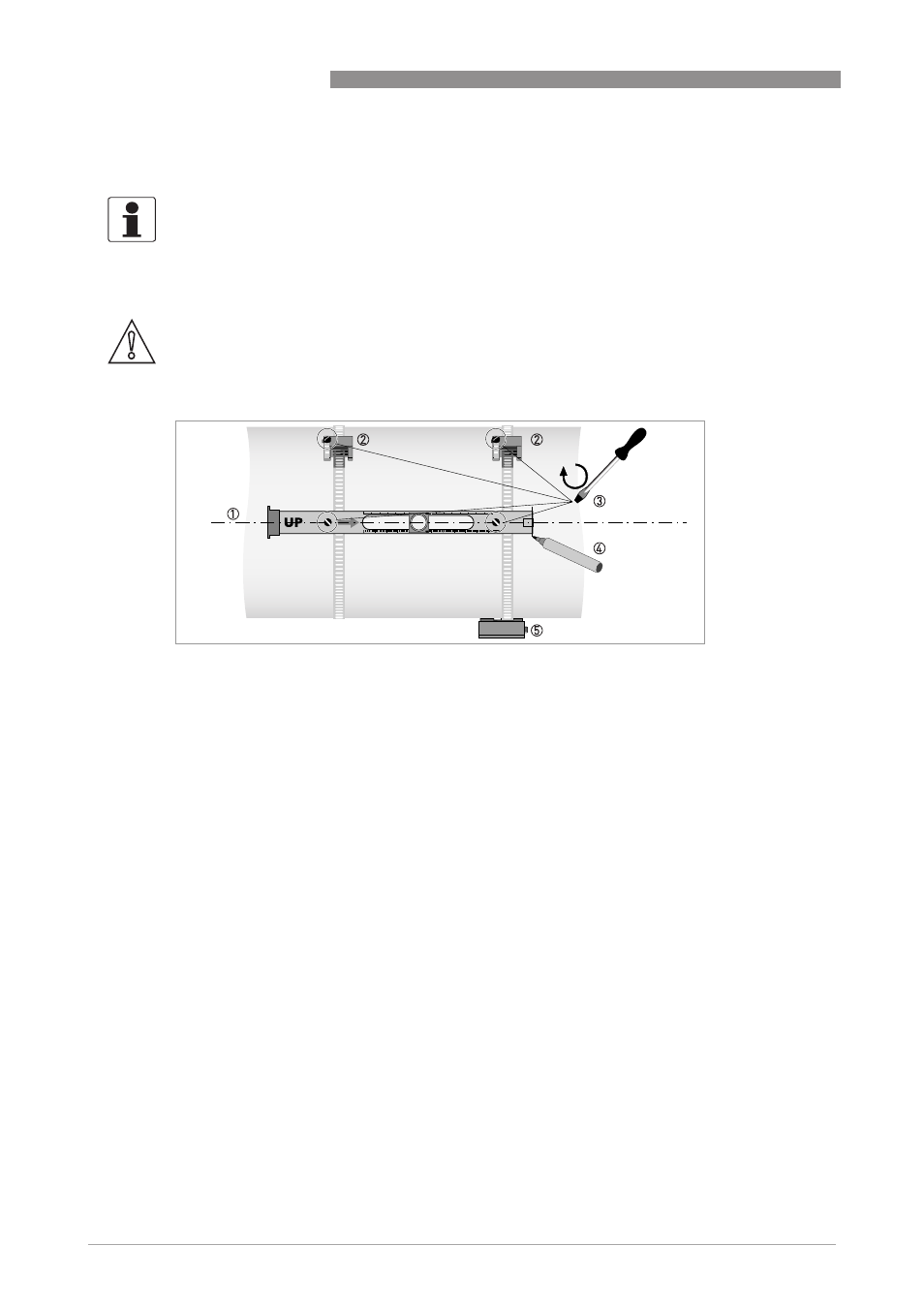

Abbildung 5-4: Montage der großen Schiene
1 Die OBERE Schiene mit der Rohrleitung ausrichten.
2 Befestigungselemente
3 Die Schrauben zum Sichern im Uhrzeigersinn drehen.
4 Die Position markieren.
5 Anschlussdose
