Pflege und Wartung 127
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
4
g

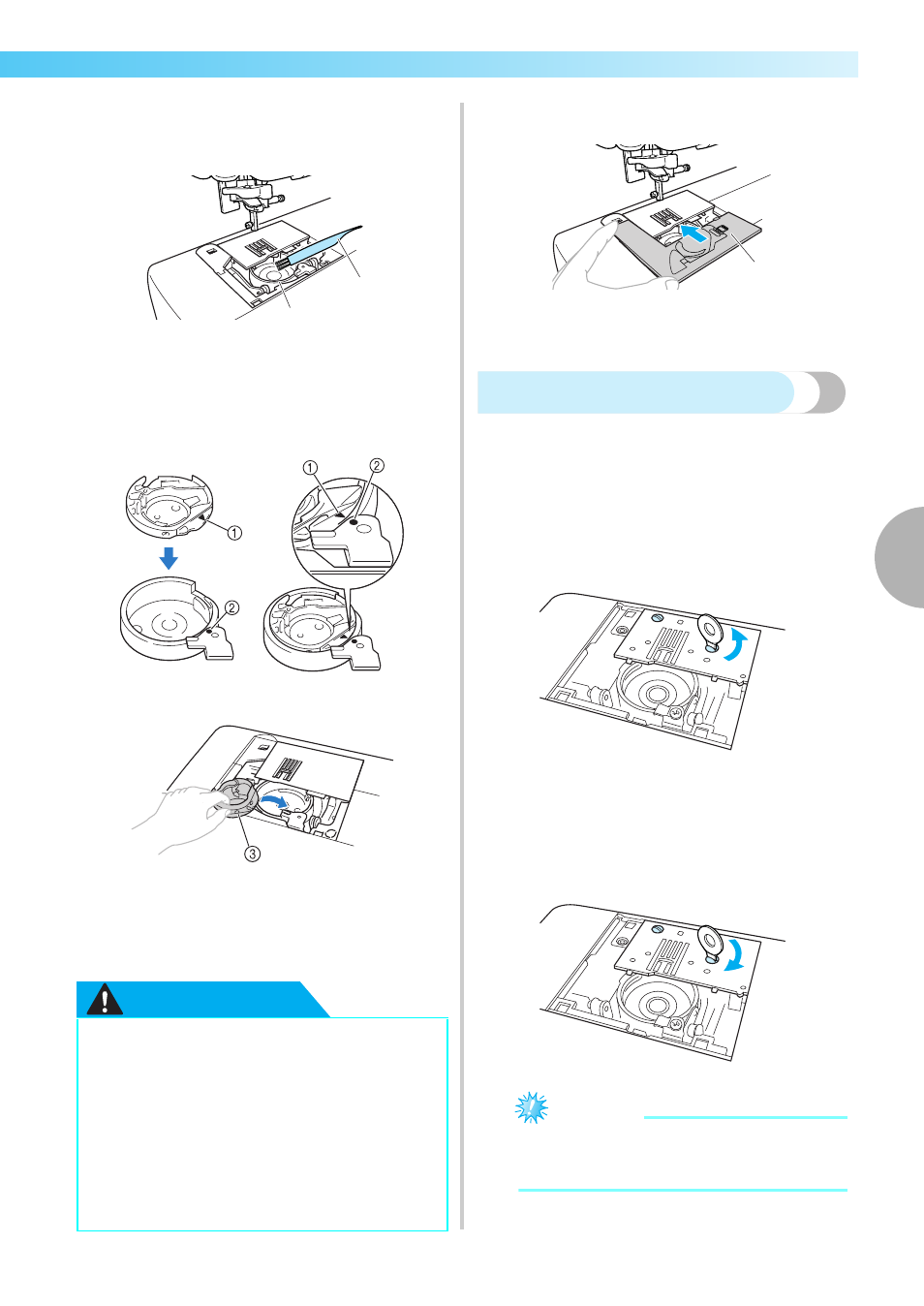

Entfernen Sie mit dem Reinigungspinsel oder einem
Staubsauger Staub und Fusseln, die sich im
Greifergehäuse und drum herum angesammelt haben.
a Reinigungspinsel
b Greifergehäuse
• Die Kapsel darf nicht geölt werden.
h
Setzen Sie die Spulenkapsel so ein, dass die Markierung
S an der Spulenkapsel mit der Markierung z an der
Maschine ausgerichtet ist (siehe Abbildungen unten).
• Die Markierungen S und z miteinander
ausrichten.
a Markierung S
b Markierung z
c Spulenkapsel
• Achten Sie darauf, dass die gekennzeichneten
Punkte miteinander ausgerichtet sind, bevor Sie
die Spulenkapsel einsetzen.
VORSICHT
i
Setzen Sie die Nasen der Stichplattenabdeckung in die
Stichplatte ein und schieben Sie die Abdeckung zu.
a Stichplattenabdeckung
j
Bringen Sie das Zubehörfach wieder an seiner
ursprünglichen Position an.
Abnehmen der Stichplatte
Wenn sich der Faden verwickelt hat und nicht durch
Reinigen der Greiferbahn entfernt werden kann,
nehmen Sie die Stichplatte ab.
a
Führen Sie die Schritte
a
bis
f
auf Seite 126
aus.
b
Entfernen Sie die Stichplatte durch Lösen der
Schrauben mit dem mitgelieferten Schraubendreher.
c
Entfernen Sie den verwickelten Faden von der
Stichplatte.
d
Setzen Sie die Stichplatte wieder an ihrer
ursprünglichen Position ein und ziehen Sie die
Schrauben mit dem mitgelieferten
Schraubendreher fest.
Hinweis
z Richten Sie die beiden Schraubenlöcher in
der Stichplatte mit den beiden Löchern in
der Maschine aus.
e
Führen Sie die Schritte
g
bis
j
(Seite 127)
aus.
● Verwenden Sie keine zerkratzte Kapsel, da
sich andernfalls der Faden verwickeln, die
Nadel abbrechen oder die Nähleistung
beeinträchtigt werden könnte. Falls Sie eine
neue Spulenkapsel (Teilenummer: XE7560-
001), benötigen, wenden Sie sich an Ihre
nächste Vertragsreparaturwerkstatt.
● Vergewissern Sie sich, dass die Spulenkapsel
richtig eingesetzt ist, da andernfalls die Nadel
abbrechen könnte.
a
b
a
