Betrieb
900-0145-04-01 Rev A
41
Dreiphasige Stapelung (Drei Wechselrichter)
In einer dreiphasigen Stapelung werden Wechselrichter so gestapelt, dass drei AC-Ausgänge in einer
Y-Konfiguration gebildet werden.
Die drei Ausgänge arbeiten unabhängig voneinander. Jeder kann unabhängig bei Bedarf den Suchmodus ausführen, auch
wenn dies normalerweise nicht vorkommt, wenn dreiphasige Lasten angeschlossen werden.
Jeder Ausgang ist von den anderen jeweils um 120° phasenversetzt. Zwischen zwei beliebigen Ausgängen liegen 400
VAC an. (Diese Spannung ist nominell und kann mit den Ausgabeeinstellungen variieren.) Die Ausgänge können für die
Versorgung von Drehstromverbrauchern verwendet werden, wenn alle Wechselrichter zusammenarbeiten.
Bei Verwendung des HUB4- oder HUB10-Produkts können in einer Drei-Phasen-Anordnung nur drei Wechselrichter,
einer pro Phase, installiert werden. Bei Verwendung des HUB10.3 können in einer Drei-Phasen-Anordnung bis zu neun
Wechselrichter, drei pro Phase, installiert werden.

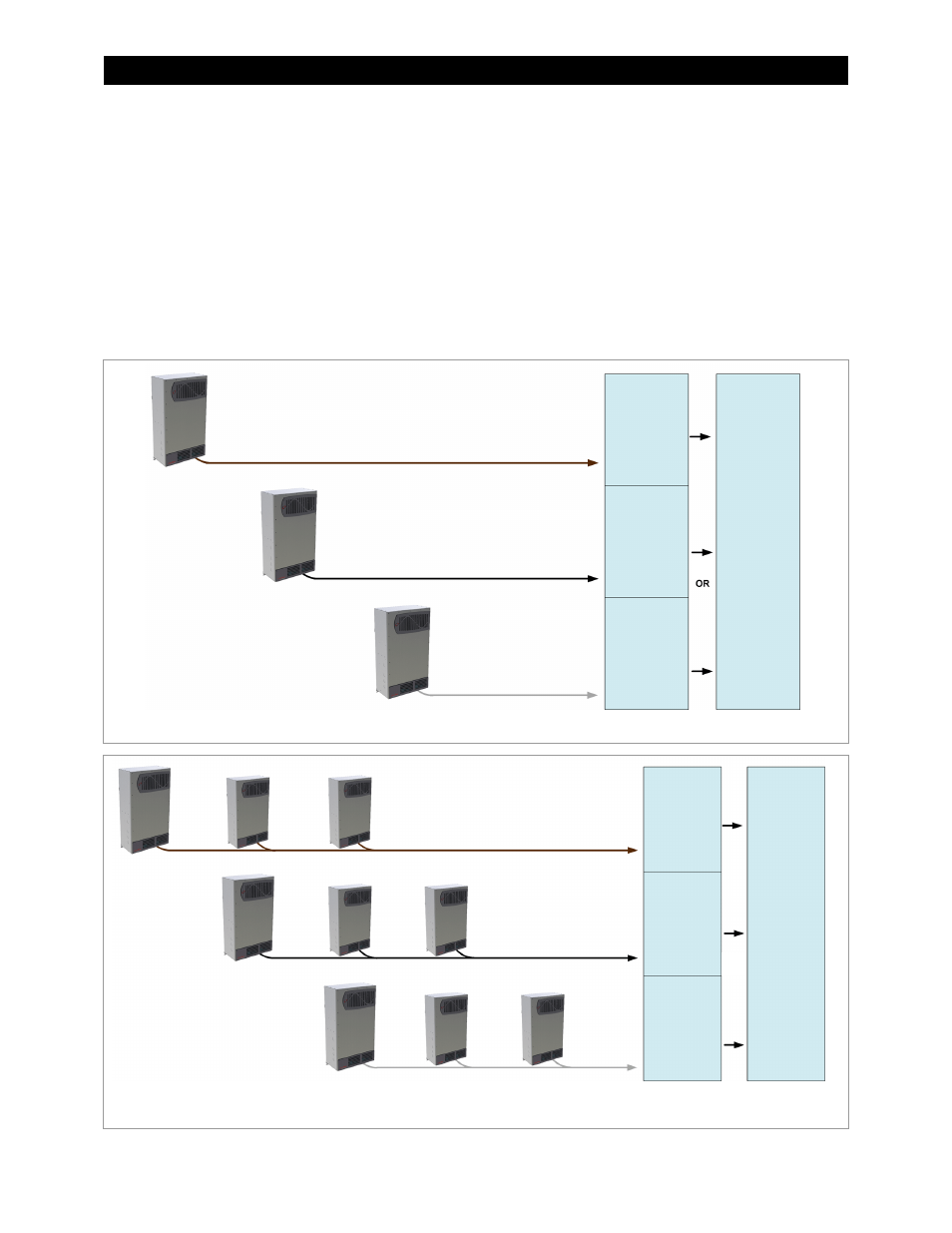

Abbildung 9 Beispiel für eine dreiphasige Stapelung (drei Wechselrichter)
Abbildung 10
Beispiel für eine dreiphasige Stapelung (neun Wechselrichter)
21 kVA
230/400 VAC
7 kVA 230 VAC
7 kVA
230 VAC
7 kVA 230 VAC
7 kVA 230 VAC
7 kVA
230 VAC
7 kVA
230 VAC
ODER
21 kVA
230 VAC
7 kVA 230 VAC (x3)
21 kVA
230 VAC
7 kVA 230 VAC (x3)
7 kVA 230 VAC (x3)
21 kVA
230 VAC
63 kVA
230/
400 VAC
ODER
