ELEKTRISCHE ANSCHLÜSSE UND INSTALLATION DES STROMMODULS
out
out
RH
T
Us
GND
RH
T
T GAIN
RH GAIN
RH OFFSET
T OFFSET
TEST
BUCHSE
U
U
U
U
Strommodul 0-20mA
1
1
1
1
2
3
4
5
V/mA
V/mA
DC/AC
VERSORGUNG
+
-
T
RH
0-1V
0-5V
RH
T
T
RH
0-10V
0-20mA
RH
T
Strom-
modul
WAHL DER AUSGÄNGE
Installation des
Strommoduls 18945HM
1. Kurzschlußbrücken entfernen.
2. Strommodul anschließen,
Richtung beachten!
3. Stromversorgung anschließen.

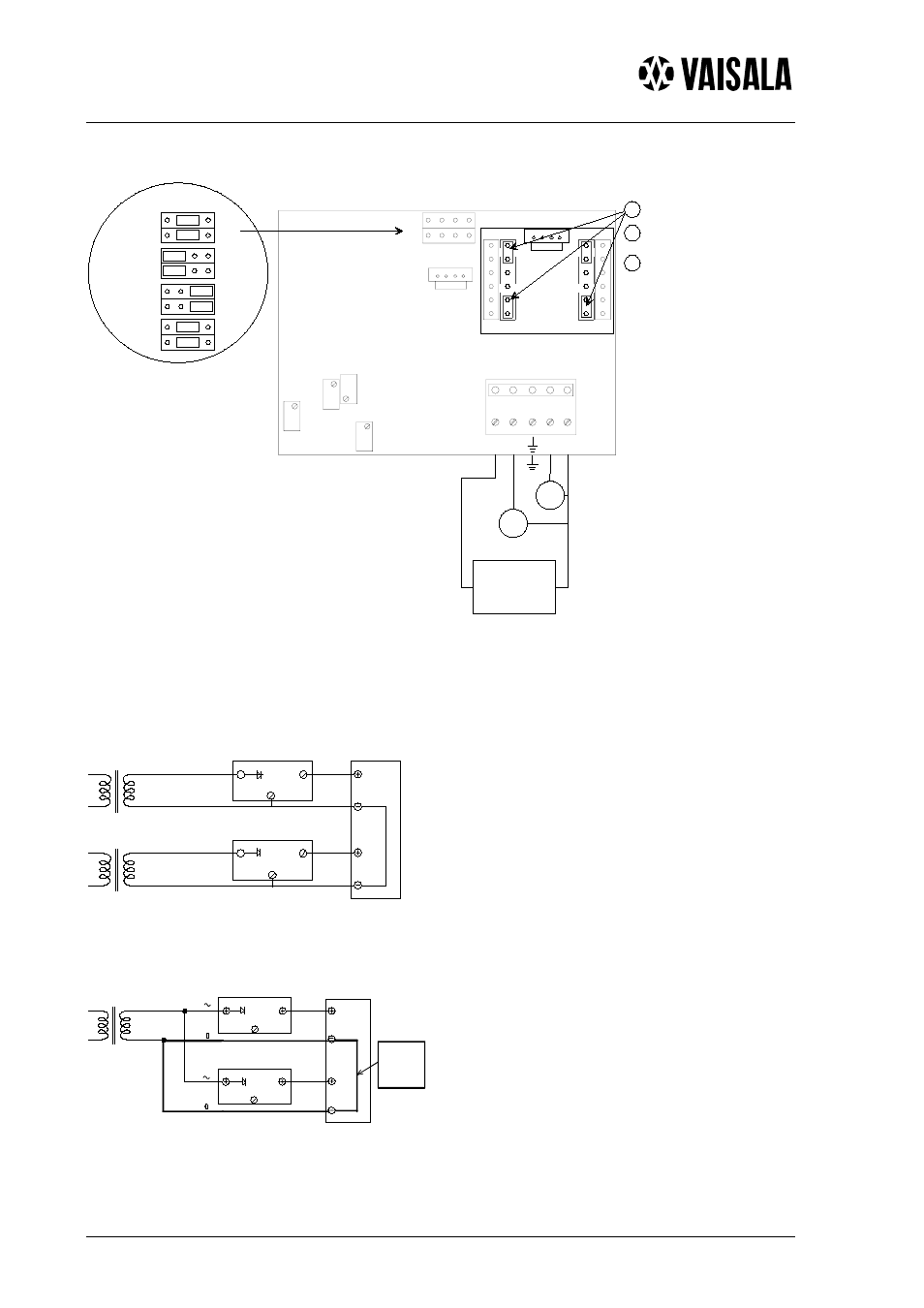

Abbildung 3: Elektrische Anschlüsse und Installation
des Strommoduls
ANSCHLUSS AN EINE AC VERSORGUNG
HMD70U/Y
Steuergerät
Signal
Signal
24 VAC
24 VAC
Us
RH/T
GND
HMD70U/Y
GND
Us
RH/T
+
+
Abbildung 4: Empfohlener AC
Anschluß
gemein-
samer
Leiter
Signal
HMD70U/Y
HMD70U/Y
Signal
Us
RH/T
RH/T
Us
GND
GND
24 VAC
Steuergerät
Abbildung 5: Bildung einer gemein-
samen Schleife bei einem AC Anschluß
Die Meßwertgeber HMD70U/Y können
ohne externen Gleichrichter auch an eine
AC Versorgung angeschlossen werden.
Wenn aber mehr als ein Meßwertgeber an
einen AC Transformator angeschlossen
werden, wird eine gemeinsame Schleife
gebildet und es besteht ein erhöhtes
Kurzschlußrisiko. Um dies zu vermeiden,
verwenden Sie für jeden Meßwertgeber
stets eine separat angeschlossene
Versorgung (siehe Abbildung 4). Wenn
aber mehrere Meßwertgeber an einen
Transformator angeschlossen werden
müssen, muß die Phase (
∼
) immer mit
der Anschlußklemme U
s
jedes Meßwert-
gebers verbunden werden (siehe
Abbildung 5).
