HMD70U/Y
Bedienungsanleitung
HMD70U/Y-U162de-1.4
4

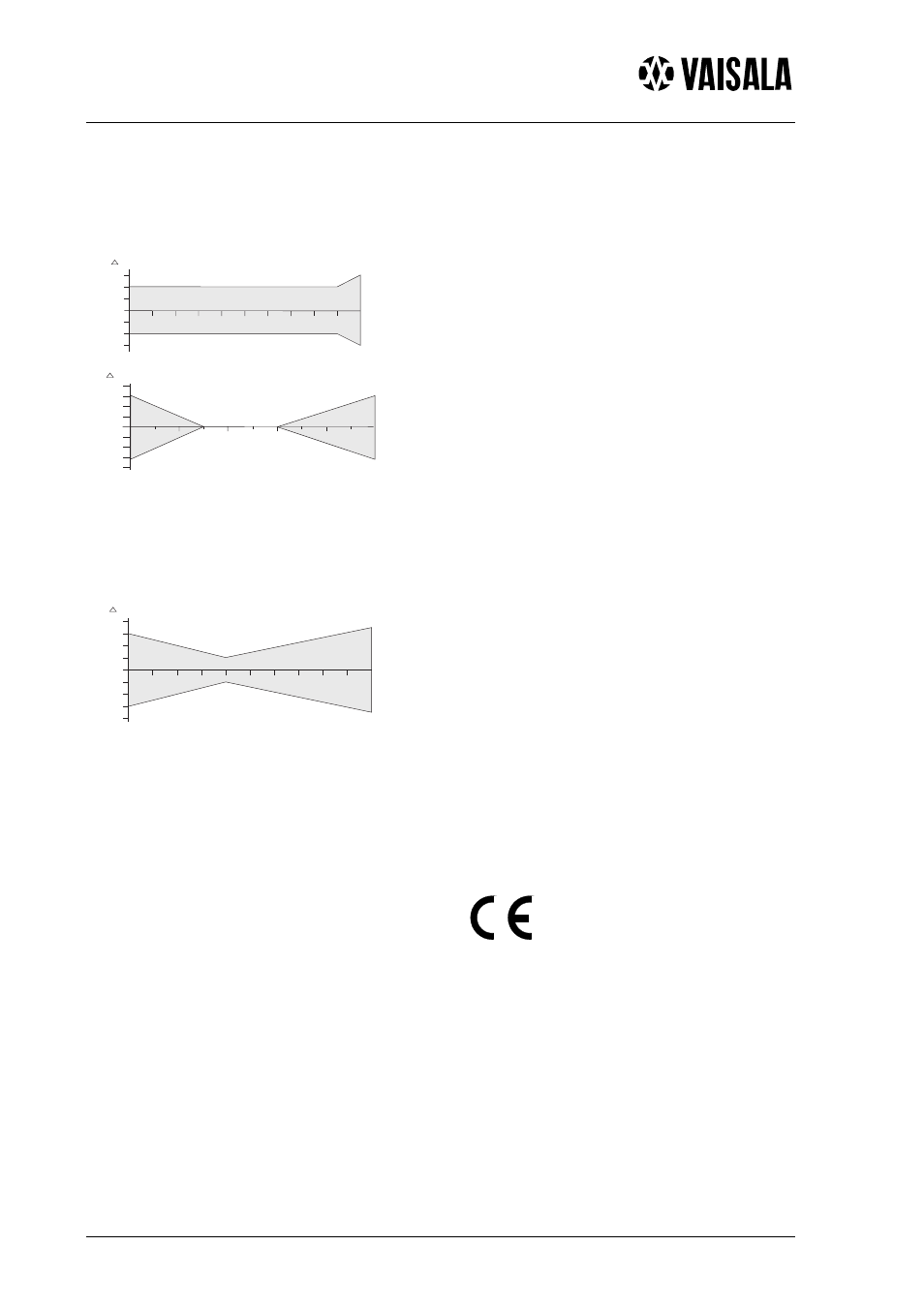

TECHNISCHE DATEN
Relative Feuchte
Meßbereich 0...100 %rF
Genauigkeit bei 20
°
C
1 0 4 0 2 0 6 0 5 0 3 0 8 0 7 0 % R H
%RH
3
2
1
0
-1
-2
-3
0 9 0 1 0 0
Temperaturabhängigkeit
- 2 0 2 0 0
2.0
1.5
1.0
0.5
0
-0.5
-1.0
-1.5
-2.0
8 0 4 0 6 0 ° C 1 0 - 1 0 3 0 5 0 7 0
%RH
Ansprechzeit (90%)
bei +20
°
C in ruhender Luft 15 s mit Membranfilter
Feuchtesensor HUMICAP

180
Temperatur (nur Y Version)
Meßbereich -20...+80
°
C
Genauigkeit
- 1 0
0.8
0.6
0.4
0.2
0
-0.2
-0.4
-0.6
-0.8
°C
0 - 2 0 1 0 2 0 3 0 4 0 5 0 6 0 7 0 8 0 ° C
Linearität besser als 0,1
°
C
Temperatursensor Pt 1000 IEC 751Kl. B
Allgemeines
Der Bereich der Versorgungsspannung hängt vom
gewählten Ausgangssignal ab. Wenn eine AC
Versorgung verwendet wird, empfiehlt sich eine
isolierte Quelle. Die Stromausgänge erfordern ein
optionales Ausgangsmodul, Teil Nr. 18945HM.
DC AC
0...1 V 10...35 V 9...24 V
0...5 V 14...35 V 12...24 V
0...10 V 19...35 V 16...24 V
0...20 mA (RL = 0
Ω
) 10...35 V 11...24 V
0...20 mA (RL = 500
Ω
) 20...35 V 17...24 V
Werkeinstellung 0...1V. Andere Ausgänge sind durch
Stecken der Kurzschlußbrücken möglich. Eine
Änderung der Ausgänge verursacht einen Fehler von
weniger als 0,5 %rF ohne Neukalibrierung.
Betriebstemperaturbereich:
Elektronik
-5...+55
°
C
Sonde -40...+80
°
C
Lagertemperaturbereich -40...+80
°
C
Gehäuse:
Sonde
rostfreier Stahl
Elektronikgehäuse Aluminium-Druckguß
Kabelverschraubung für 7...10 mm (PG9)
Kabeldurchmesser
(Gehäuseschutzart IP65/
NEMA 4),
Teil Nr. 18941HM
oder Sonderausführung für
amierteErdkabel
Teil Nr. 10528HM
Sensorschutz:
Standard
Membranfilter
(Teil Nr. 17039HM)
Option Edelstahl-Sinterfilter
(Teil Nr. HM46670)
Elektrische Anschlüsse Schraubklemmen
für 0.5...1.5 m2
Kabeldurchmesser
Elektromagnetische Verträglichkeit
Die Tests zur Störaussendung und Störfestigkeit
wurden entsprechend den Normen EN50081-1 und
EN50082-1 durchgeführt.
Störaussendung:
Prüfung
Norm Klassifiz.
Gestrahlte
Störgrößen
EN55022 Klasse B
Störfestigkeit:
Prüfung Norm Klassifiz.
Entladung statischer
Elektrizität
IEC 801-2:1991 Krit. B
Schnelle transiente
elektr. Störgrößen IEC 801-4:1988 Krit. B
Hochfrequente
elektromagn. Felder IEC 801-3:1984 Krit. A
*Elektromagn. Felder
digitaler Funktelefone ENV50204:1995 Krit. A
(*zusätzlicher Test)
GARANTIE
Vaisala gewährt eine Garantie auf Material und
Verarbeitung dieses Produktes bei Betrieb unter
üblichen Bedingungen von einem (1) Jahr ab dem
Datum des Lieferscheins. Außergewöhnliche
Betriebsbedingungen sowie Beschädigungen durch
unsachgemäßen Gebrauch lassen die Garantie
erlöschen.
