4 INBETRIEBNAHME DES GERÄTES
D-14

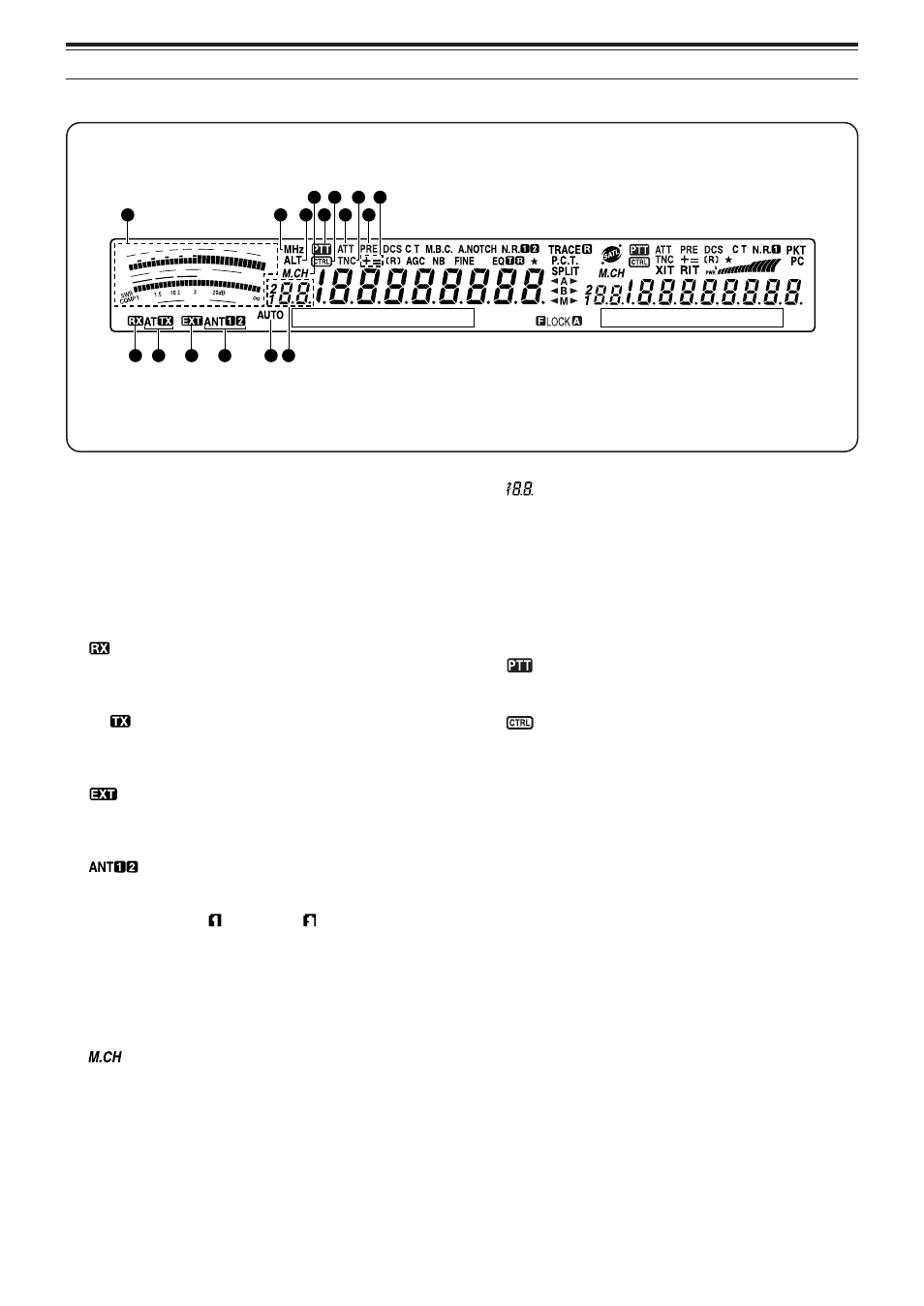

DISPLAY
FILTER
S
1 3 5 7 9 20 40
60dB
PWR
10 25 50
100W%
ALC
6 1
2 4 10 9 3 5
11 13 15 7
8 12 14 16
q METER
Während des Empfangs fungiert das Meter als S-Meter für die
Anzeige der Empfangsstärke. Außerdem wird die
Filterbandbreite angezeigt. Während der Übertragung dient es
als Leistungs- und ALC-Meter, als SWR- oder
Sprachkomprimierungsmeter. Die Peak Hold-Funktion hält
den Spitzenpegel jeweils ungefähr eine halbe Sekunde.
Hinweis: Die SWR-Meterfunktion ist nur für das KW und
50 MHz-Band belegt.
w
Wird angezeigt, wenn der interne Antennen- {Seite 72} oder ein
externer Antennen-Tuner sich in den KW/ 50 MHz-Empfang
eingeklinkt hat.
e AT
Wird angezeigt, wenn der interne {Seite 72} oder ein externer
Antennen-Tuner sich in die KW/ 50 MHz-Übertragung
eingeklinkt hat.
r
Wird angezeigt, wenn der HF RX ANT-Anschluss {Seite 76}
Signale im KW-Band empfangen kann. Über diese Buchse
können jedoch keine Signale übertragen werden.
t
Je nachdem, welchen Antennenanschluss Sie für das
KW/ 50 MHz-Band {Seite 72} gewählt haben (1 oder 2),
leuchtet entweder „ANT “ oder „ANT “.
y
MHz
Wird angezeigt, wenn Sie den MHz Auf/ Ab-Modus für den
MULTI/ CH-Regler aktiviert haben {Seite 37}.
u ALT
Erscheint, wenn die ALT-Funktion („Auto Lock“ Abstimmung)
für das 1,2 GHz (FM)-Band aktiviert wurde {Seite 72}.
i
Erscheint während der Verwendung der Speicheraufruf- oder
Speicher-Scrollen-Funktion {Seite 59}.
o
Zeigt die Nummer des für den MAIN-Transceiver gewählten
Speichers an. Wenn Sie einen Kanal mit einer größeren
Nummer als 99 wählen, erscheint eine weitere Ziffer (1 oder 2).
(Die Speichernummern reichen von 00 bis 299). Außerdem
wird hier die Nummer des gewählten Schnellspeicher-
Speichers angezeigt „0_“ – „9_“.
!0
AUTO
Wird angezeigt, wenn die automatische Moduswahl aktiv ist
{Seite 73}.
!1
Wird angezeigt, wenn der MAIN-Transceiver als TX-band
gewählt wurde.
!2
Wird angezeigt, solange die Funktionen des MAIN-
Transceivers über die frontseitigen Bedienelemente eingestellt
werden können.
!3 ATT
Wird angezeigt, wenn die RX-abschwächung des MAIN-
Transceivers eingeschaltet ist (–12 dB) {Seite 57, 73}.
!4 TNC
Wird angezeigt, wenn der interne TNC dem MAIN-Transceiver
zugeordnet ist {Seite 49}.
!5 PRE
Wird angezeigt, wenn der RX-vorverstärker des MAIN-
Transceivers eingeschaltet ist {Seite 57}.
!6
+ =
„+“ oder „–“ gibt an, in welcher Richtung der Versatz für den
MAIN-Transceiver eingestellt ist. Die Anzeige „=“ bedeutet,
dass ein Versatz von –7,6 MHz (430 MHz) oder –6,0 MHz
(1,2 GHz) gewählt wurde (nur alle E-Typen) {Seite 32}.
